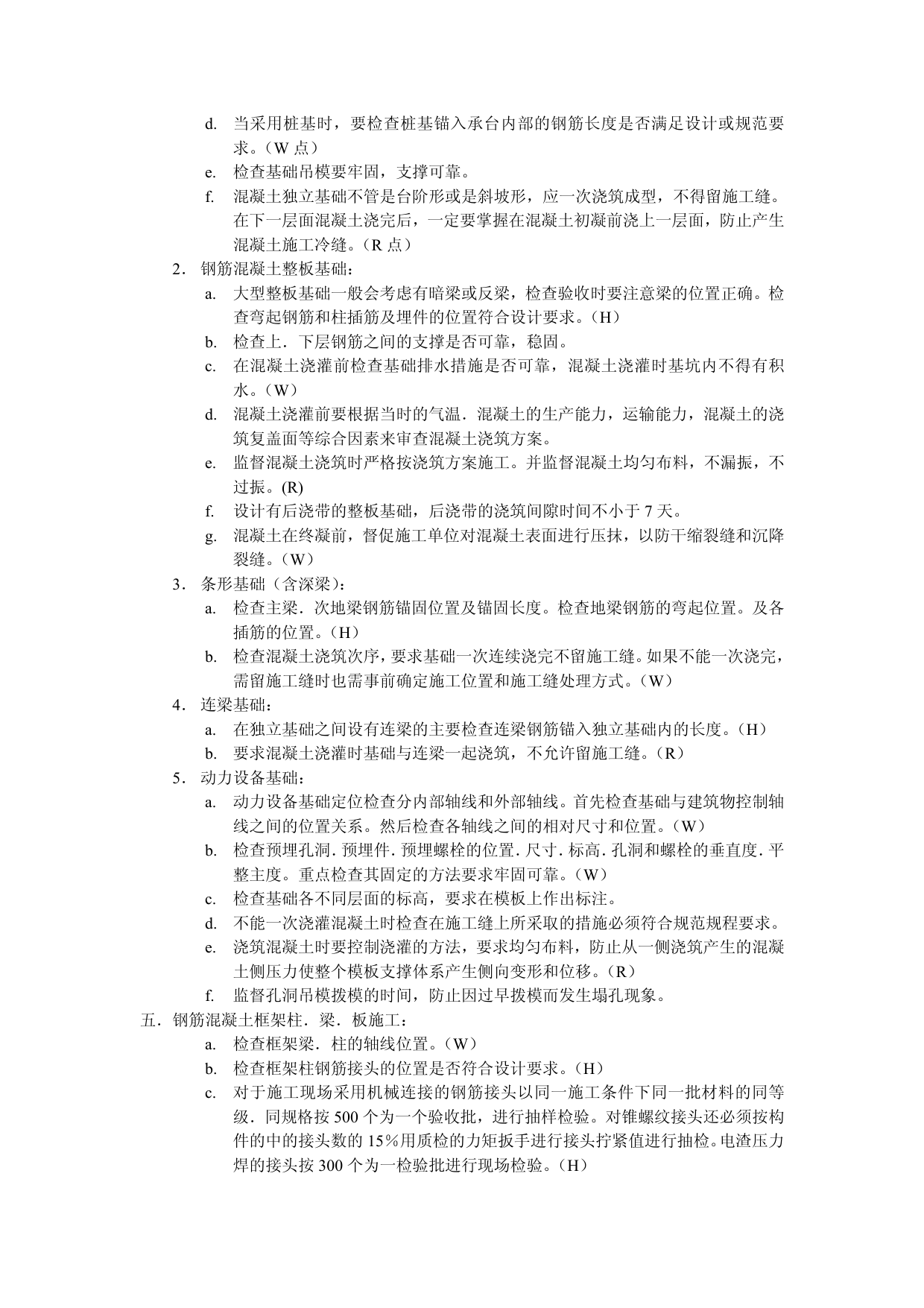

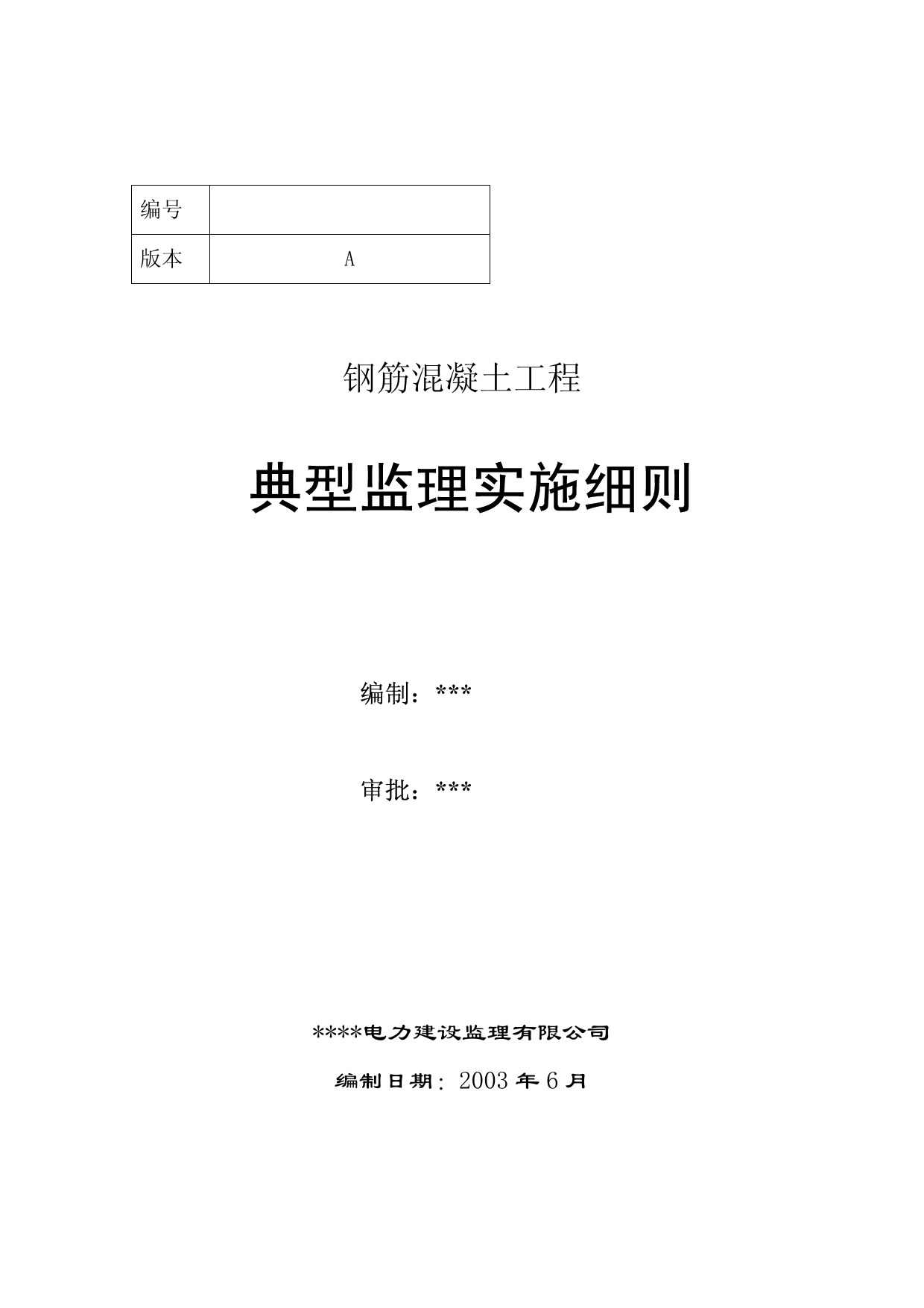

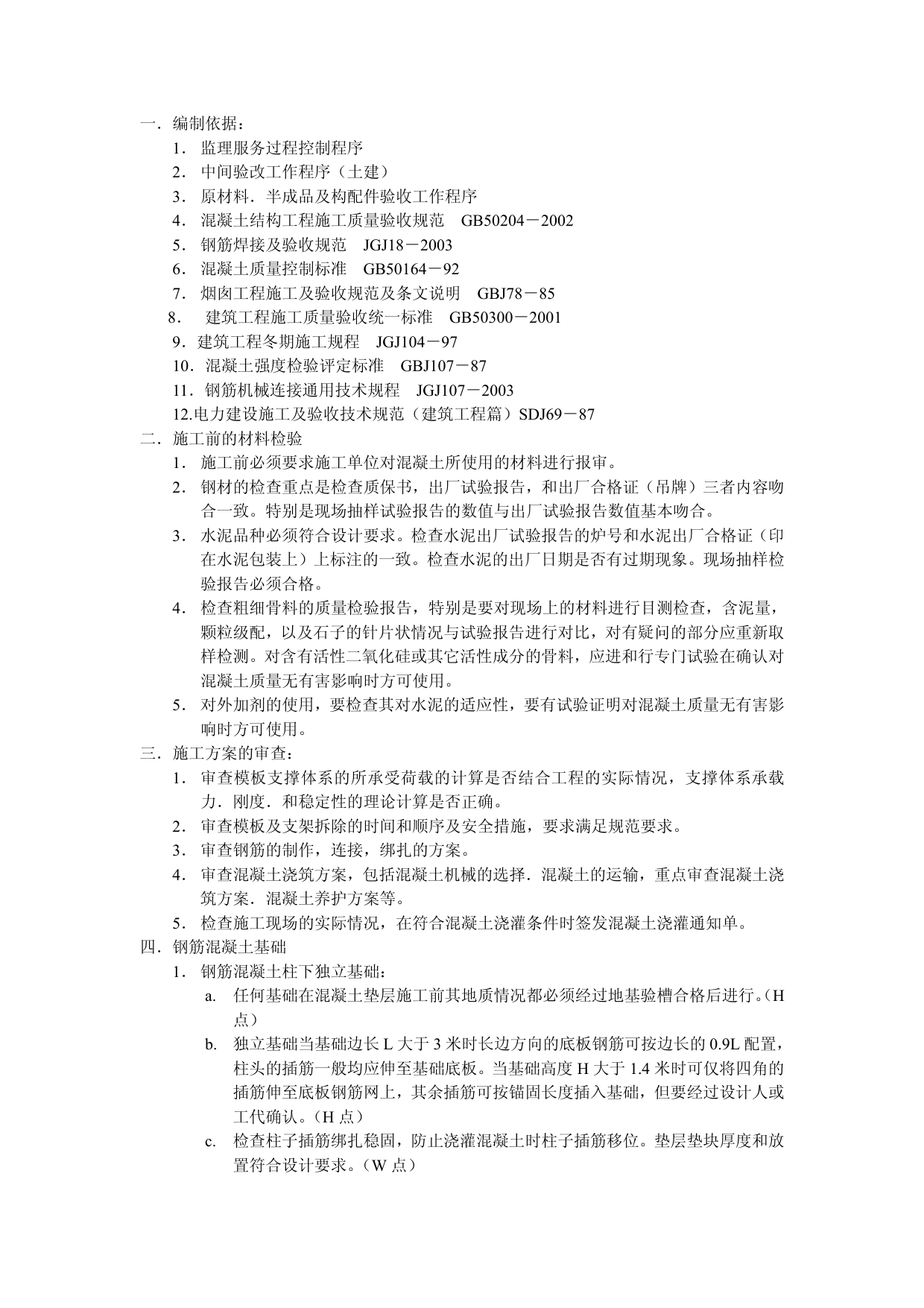

钢筋混凝土工程典型监理实施细则编制：***审批：*******电力建设监理有限公司编制日期：2003年6月编号版本A一．编制依据：1．监理服务过程控制程序2．中间验改工作程序（土建）3．原材料．半成品及构配件验收工作程序4．混凝土结构工程施工质量验收规范GB50204－20025．钢筋焊接及验收规范JGJ18－20036．混凝土质量控制标准GB50164－927．烟囱工程施工及验收规范及条文说明GBJ78－858．建筑工程施工质量验收统一标准GB50300－20019．建筑工程冬期施工规程JGJ104－9710．混凝土强度检验评定标准GBJ107－8711．钢筋机械连接通用技术规程JGJ107－200312.电力建设施工及验收技术规范（建筑工程篇）SDJ69－87二．施工前的材料检验1．施工前必须要求施工单位对混凝土所使用的材料进行报审。2．钢材的检查重点是检查质保书，出厂试验报告，和出厂合格证（吊牌）三者内容吻合一致。特别是现场抽样试验报告的数值与出厂试验报告数值基本吻合。3．水泥品种必须符合设计要求。检查水泥出厂试验报告的炉号和水泥出厂合格证（印在水泥包装上）上标注的一致。检查水泥的出厂日期是否有过期现象。现场抽样检验报告必须合格。4．检查粗细骨料的质量检验报告，特别是要对现场上的材料进行目测检查，含泥量，颗粒级配，以及石子的针片状情况与试验报告进行对比，对有疑问的部分应重新取样检测。对含有活性二氧化硅或其它活性成分的骨料，应进和行专门试验在确认对混凝土质量无有害影响时方可使用。5．对外加剂的使用，要检查其对水泥的适应性，要有试验证明对混凝土质量无有害影响时方可使用。三．施工方案的审查：1．审查模板支撑体系的所承受荷载的计算是否结合工程的实际情况，支撑体系承载力．刚度．和稳定性的理论计算是否正确。2．审查模板及支架拆除的时间和顺序及安全措施，要求满足规范要求。3．审查钢筋的制作，连接，绑扎的方案。4．审查混凝土浇筑方案，包括混凝土机械的选择．混凝土的运输，重点审查混凝土浇筑方案．混凝土养护方案等。5．检查施工现场的实际情况，在符合混凝土浇灌条件时签发混凝土浇灌通知单。四．钢筋混凝土基础1．钢筋混凝土柱下独立基础：a.任何基础在混凝土垫层施工前其地质情况都必须经过地基验槽合格后进行。（H点）b.独立基础当基础边长L大于3米时长边方向的底板钢筋可按边长的0.9L配置，柱头的插筋一般均应伸至基础底板。当基础高度H大于1.4米时可仅将四角的插筋伸至底板钢筋网上，其余插筋可按锚固长度插入基础，但要经过设计人或工代确认。（H点）c.检查柱子插筋绑扎稳固，防止浇灌混凝土时柱子插筋移位。垫层垫块厚度和放置符合设计要求。（W点）d.当采用桩基时，要检查桩基锚入承台内部的钢筋长度是否满足设计或规范要求。（W点）e.检查基础吊模要牢固，支撑可靠。f.混凝土独立基础不管是台阶形或是斜坡形，应一次浇筑成型，不得留施工缝。在下一层面混凝土浇完后，一定要掌握在混凝土初凝前浇上一层面，防止产生混凝土施工冷缝。（R点）2．钢筋混凝土整板基础：a.大型整板基础一般会考虑有暗梁或反梁，检查验收时要注意梁的位置正确。检查弯起钢筋和柱插筋及埋件的位置符合设计要求。（H）b.检查上．下层钢筋之间的支撑是否可靠，稳固。c.在混凝土浇灌前检查基础排水措施是否可靠，混凝土浇灌时基坑内不得有积水。（W）d.混凝土浇灌前要根据当时的气温．混凝土的生产能力，运输能力，混凝土的浇筑复盖面等综合因素来审查混凝土浇筑方案。e.监督混凝土浇筑时严格按浇筑方案施工。并监督混凝土均匀布料，不漏振，不过振。(R)f.设计有后浇带的整板基础，后浇带的浇筑间隙时间不小于7天。g.混凝土在终凝前，督促施工单位对混凝土表面进行压抹，以防干缩裂缝和沉降裂缝。（W）3．条形基础（含深梁）：a.检查主梁．次地梁钢筋锚固位置及锚固长度。检查地梁钢筋的弯起位置。及各插筋的位置。（H）b.检查混凝土浇筑次序，要求基础一次连续浇完不留施工缝。如果不能一次浇完，需留施工缝时也需事前确定施工位置和施工缝处理方式。（W）4．连梁基础：a.在独立基础之间设有连梁的主要检查连梁钢筋锚入独立基础内的长度。（H）b.要求混凝土浇灌时基础与连梁一起浇筑，不允许留施工缝。（R）5．动力设备基础：a.动力设备基础定位检查分内部轴线和外部轴线。首先检查基础与建筑物控制轴线之间的位置关系。然后检查各轴线之间的相对尺寸和位置。（W）b.检查预埋孔洞．预埋件．预埋螺栓的位置．尺寸．标高．孔洞和螺栓的垂直度．平整主度。重点检查其固定的方法要求牢固可靠。（W）c.检查基础各不同层面的标高，要求在模板上作出标注。d.不能一次浇灌混凝土时检查在施工缝上所采取的措施必须符合规范规程要求。e.浇筑混凝土时要控制浇灌的方法，要求均匀布料，防止从一侧浇筑产生的混凝土侧压力使整个模板支撑体系产生侧向变形和位移。（R）f.监督孔洞吊模拨模的时间，防止因过早拨模而发生塌孔现象。五．钢筋混凝土框架柱．梁．板施工：a.检查框架梁．柱的轴线位置。（W）b.检查框架柱钢筋接头的位置是否符合设计要求。（H）c.对于施工现场采用机械连接的钢筋接头以同一施工条件下同一批材料的同等级．同规格按500个为一个验收批，进行抽样检验。对锥螺纹接头还必须按构件的中的接头数的15％用质检的力矩扳手进行接头拧紧值进行抽检。电渣压力焊的接头按300个为一检验批进行现场检验。（H）d.检查梁．柱箍筋的形式和加密区的位置是否符合设计要求。（H）e.检查梁锚入柱内的锚接方式和锚接长度。（H）f.检查梁柱节点处箍筋的数量和位置。（H）g.检查梁中弯起钢点的起弯点位置和梁中吊筋的位置。（H）h.检查梁．柱中钢筋排列，确保排列合理，以便混凝土施工。i.逐块检查预埋件和预留孔洞的位置．方向和数量。以及固定方式。（H）j.检查柱模板的垂直度，检查梁底模板是否按规范要求进行起拱，梁模板的高度。（W）k.检查模板的支撑体系要求稳固。特别是框架底层梁板的支撑必须采取可靠的措施连成一起，防止支撑沉降。l.楼梯段与框架不一起施工时，施工缝应设在梯段板的上三跑和下三跑处。而不应该留设在台口梁处。（H）m.框架柱在封模板前要检查施工缝必须打毛并冲洗干净。（W）n.检查混凝土保护层的厚度，特别是按设计要求对不同部位提出的保护层厚度要求（W）。o.框架柱在浇灌混凝土时要防止过振。在柱顶出现浮浆时要将浮浆清除或采取其它的方法进行处理。（R）p.检查施工单位的混凝土浇筑方案，对采取框架整体浇筑方案时要注意框架柱浇完后一定要有1－2个小时的技术间隙时间，防止柱体中混凝土因沉降收缩而产生裂纹。（R）q.在主厂房梁板混凝土浇灌时为防止出现施工缝可要求施工单位先将若干条梁浇至板底标高后再浇板。（R）r.监督检查在钢筋密集区浇灌混凝土时将绑扎好的钢筋随意橇开而不采取措施的现象。（R）s.督促施工单位在混凝土浇灌时对楼板层的负弯矩钢筋采取保护措施，对踩损的负弯矩筋要督促施工单位派专人进行整改。（R）六．汽机基座施工：a.检查汽机基座的施工缝留设位置是否符合设计要求，如设计无要求其施工缝一般留在基础底板与柱相接处和中间平台面。在柱模板封模前对施工缝处理情况进行检查。b.汽机基座的钢筋检查要点参见第四条中的有关要求。c.检查汽机框架的模板支撑体系要有一定的刚度，要稳定。一般排架间距不宜大于0.8米。d.汽机基础的轴线检查重点检查纵轴线与主厂房轴线的偏差，以汽轮机中心横轴线为基线与厂房轴线的偏差。检查汽轮机中心横轴线与发电机中心横轴线以及励磁机中心线之间的偏差。再分别以各部分的中心线为基准来检查与之有关的预埋件和孔洞尺寸。（W）e.汽机底脚螺栓当采用预留孔式时，在梁底模铺设时就要检查孔洞在底模上固定的位置和下端固定方式。要准确可靠。检查预埋钢套管的垂直度和水平位置及标高。当采用直埋螺栓时要检查样板钢构架的的强度，刚度和稳定性。检查螺栓的标高和水平位置。（H）f.检查预埋件的型号．位置．尺寸及平整度，预埋件的固定可靠。g.检查汽机平台各个部位的标高的控制点标高的正确性。（W）h.在汽机基础浇灌混凝土前请汽机专业．电气专业对所有的预埋件及预留孔进行综合验收，合格后方可同意施工单位进行混凝土浇灌工作。（H）i.混凝土浇灌时宜从1号框架开始浇。在框架柱浇完后必须等1个小时之后才能浇与之相连的框架梁和平台。（R）j.重点检查斜梁的下部混凝土振捣情况，必须保证混凝土的密实性。（R）k.混凝土振捣时要注意不能将振动捧碰振预埋件和预留管。（R）l.施工汽机平台面时要随时检测平台面的各部分浇筑层面的标高。m.汽机平台面需二次浇灌的部分必须全部打毛。（W）七．钢筋混凝土煤斗施工：a.检查钢筋混凝土煤斗的脚手架支撑体系的方案必须安全合理。特别是内模支撑体系既要稳固又要方便制模施工。b.检查外模放样尺寸，特别检查煤斗中心线位置垂直。（W）c.煤斗内模板可一次支完，也可随混凝土浇灌时分层安装。采取一次支完方法时则应在内模上预留梅花形布置的浇灌孔。d.落煤口侧模在最后封模之前，应检查模板内侧杂物及施工垃圾清理干净。（W）e.检查煤斗上口的钢筋与框架梁上预留的铁件连接符合设计和规范的要求。（W）f.检查煤斗转角处的钢筋排列和钢筋形状尺寸满足设计要求。（H）g.检查煤斗的预埋件位置正确与否。特别是预埋锚脚要求分部均匀。h.煤斗在浇灌混凝土时应一次浇灌成型，不得留设施工缝。（R）i.当内模采取一次支设时，混凝土浇灌时特别要重视检查出料口和斗壁转角处的浇灌方法，确保混凝土的密实性。（R）j.煤斗壁的混凝土拆模必须等施工现场同条件养护试块的强度达到设计强度后方可拆模。（H）八．混凝土筒库结构施工：a．检查筒体中心位置，并做好固定的标记。并中间平台施工结束后即时将中心点翻测到中间平台上去。（W）b．检查模板围檩支撑体系要稳固，采用对拉螺栓支撑体系的一般以筒内支撑体系为主，外支撑系统为辅。外围檩必须形成封闭。c．筒库结构要根据筒库的直径，对模板的曲率进行检查，确保筒库的外形质量。d．干灰库的积灰平台的混凝土荷重较大，平台的支撑体系要能满足施工要求。（H）e．检查环向和竖向钢筋接头位置必须符合设计和规范要求。（H）f．在留有孔洞处要检查孔洞周边的钢筋切断和加固钢筋的位置和数量符合设计要求。（H）g．混凝土浇灌时要求分层均匀布料，防止从一侧布料产生侧压力过大，导致模板系统变形和受力不均产生爆模现象。（R）h．采用翻模施工工艺的监理要点参见烟囱工程监理细则。九．混凝土冬季施工：a．检查混凝土的骨料必须清洁，不得含有冰雪等冻结物及易冻裂的矿物质。b．严格控制水灰比。c．检查混凝土拌合物出机温度，要求不得低于10度。入模温度不得低于5度。（W）d．分层浇筑厚大的整体式结构混凝土时已浇筑层的混凝土温度在未被上一层复盖前温度不行低于2度。
