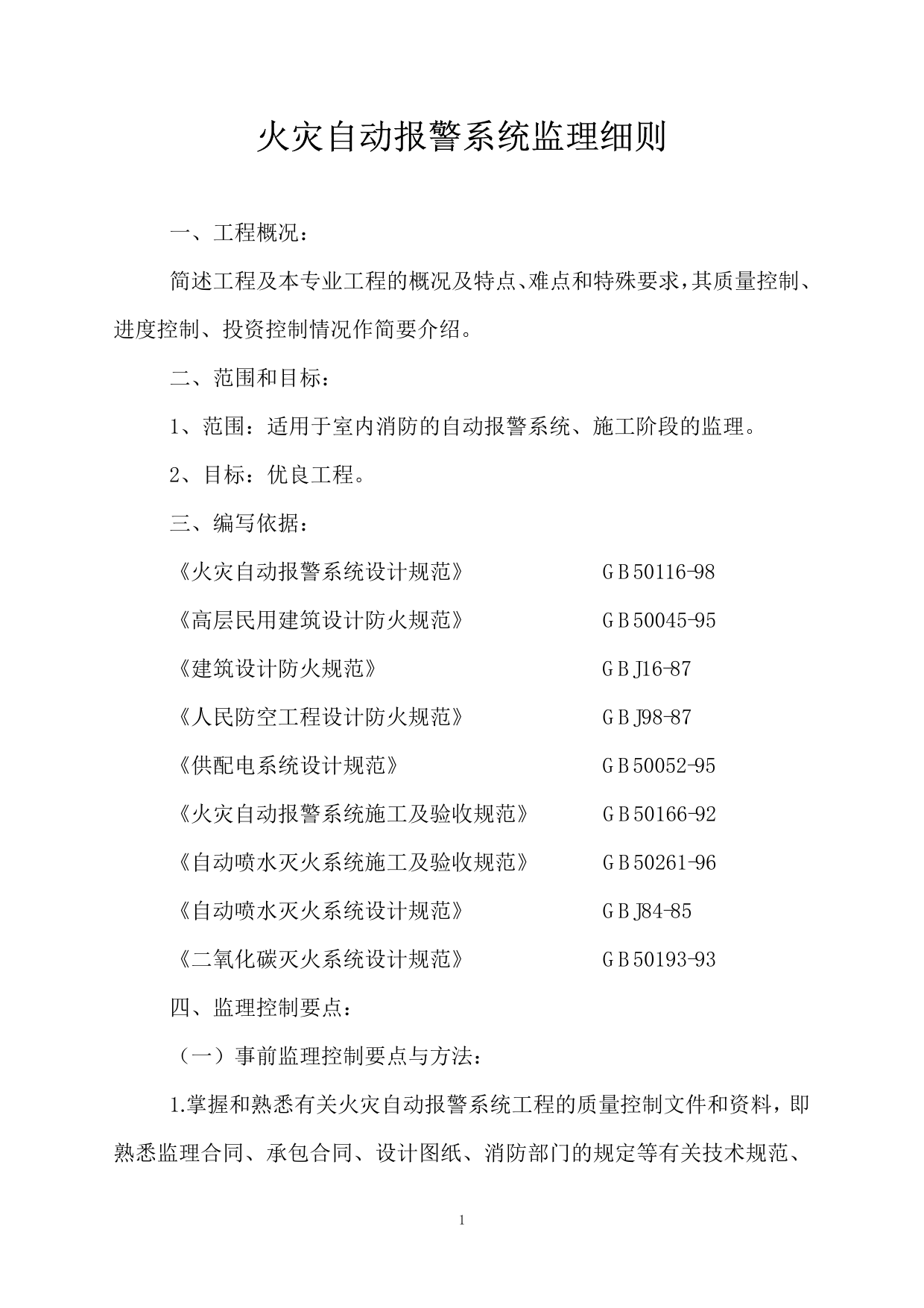

1火灾自动报警系统监理细则一、工程概况：简述工程及本专业工程的概况及特点、难点和特殊要求，其质量控制、进度控制、投资控制情况作简要介绍。二、范围和目标：1、范围：适用于室内消防的自动报警系统、施工阶段的监理。2、目标：优良工程。三、编写依据：《火灾自动报警系统设计规范》GB50116-98《高层民用建筑设计防火规范》GB50045-95《建筑设计防火规范》GBJ16-87《人民防空工程设计防火规范》GBJ98-87《供配电系统设计规范》GB50052-95《火灾自动报警系统施工及验收规范》GB50166-92《自动喷水灭火系统施工及验收规范》GB50261-96《自动喷水灭火系统设计规范》GBJ84-85《二氧化碳灭火系统设计规范》GB50193-93四、监理控制要点：（一）事前监理控制要点与方法：1.掌握和熟悉有关火灾自动报警系统工程的质量控制文件和资料，即熟悉监理合同、承包合同、设计图纸、消防部门的规定等有关技术规范、2规定等资料。2.做好图纸会审工作，组织设计、施工等有关单位进行图纸会审，并做好会审记录。会审重点：（1）火灾自动报警系统是否符合设计规范及广州地区消防部门的技术要求。（2）所选用的设备、材料是否通过国家有关产品质量监督检测单位检验合格。（3）与其它专业管线是否有碰撞。3.对承包人的资质进行审核：（1）审查企业注册证明和资质等级证明（自动消防系统工程施工安装资格证）；（2）主要施工安装业绩；（3）技术力量情况；（4）对承包人近期完成或在建工程的实地考察；（5）承包人的财务状况等。4.审核火灾自动报警系统工程施工安装开工申请报告和施工组织设计。<1>开工报告的审查：（1）审查是否具备开工条件，各种开工手续是否齐备；（2）施工组织设计是否可行。<2>施工组织设计（施工方案）的审查。3（1）应包含火灾自动报警系统工程的施工组织设计和质量计划两部分内容；（2）施工方法，施工工艺是否切实可行，能否保证施工质量；（3）施工进度的安排能否满足目标工期。（二）事中过程监理控制要点与方法：1.系统布线：（1）火灾自动报警系统工程的布线，应符合现行国家标准《电气装置1KV及以下配线工程施工及验收规范》GB50258-96的规定。（2）火灾自动报警系统的传输线路的线芯截面，除满足技术条件外，还应满足机械强度要求。穿管敷设的铜芯绝缘导线最小截面不应小于1.0mm2；线槽内敷设的绝缘导线，最小截面不应小于0.75mm2；多芯电缆，最小截面不应小于0.5mm2。（3）其传输线路应采用穿金属管，经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。（4）当采用暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不宜小于3cm。（5）当采用明敷时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上涂防火涂料保护。（6）当采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆井或吊顶内有防火保护措施的封闭式线槽内。（7）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同槽孔内。4（8）导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。（9）从接线盒，线槽等处引至探测器底盒、控制设备盒、扬声器箱的线路，均应加金属软管保护。（10）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。（11）火灾自动报警系统导线敷设后，应对每回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。2.火灾探测器的安装（1）探测器至墙壁，梁边的水平距离不应小于0.5m。（2）探测器周围0.5m内，不应有遮挡物。（3）探测器至空调送风口的水平距离，不应小于1.5m，并宜接近回风口安装；至多孔送风顶棚孔口的水平距离，不应小于0.5m。（4）在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不超过10m；感烟探测器的安装间距，不超过15m；探测器距端墙的距离，不应大于探测器安装间距一半。（5）探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。（6）探测器的底座应固定牢靠，如有报警确认灯，应面向便于人员观察的入口方向。（7）探测器的外接导线，应留有不小于15cm的余量。（8）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。53.手动火灾报警按钮的安装手动火灾报警按钮可以起到确认火情或者人工发出火警信号的特殊作用，所以每个防火分区应至少设置一个手动火灾报警按钮。（1）手动火灾报警按钮应安装在墙上其底边距地（楼）面高度1.3~1.5m处，且应有明显标志。从一个防火分区内任何位置到最邻近手动火灾报警按钮的步行距离不应大于30m。（2）手动火灾报警按钮应安装牢固，不得倾斜。（3）手动火灾报警按钮的外接导线应留有不小于10cm的余量，且在其端部应有明显标志。4.火灾报警警铃及门灯安装（1）警铃是振动性很强的讯响设备，固定螺栓上要加弹簧垫片。（2）门灯需选用相配套的灯位盒或相应的接线盒，预埋在门上方墙内，且不应凸出墙体装饰面。5.火灾报警控制器的安装（1）火灾报警控制器在墙上安装时，其底边距地（楼）面高度宜为1.3~1.5m。（2）控制器应安装牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。（3）控制器主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。（4）控制器的接地应牢固，并有明显标志，消防控制室专设工作接
