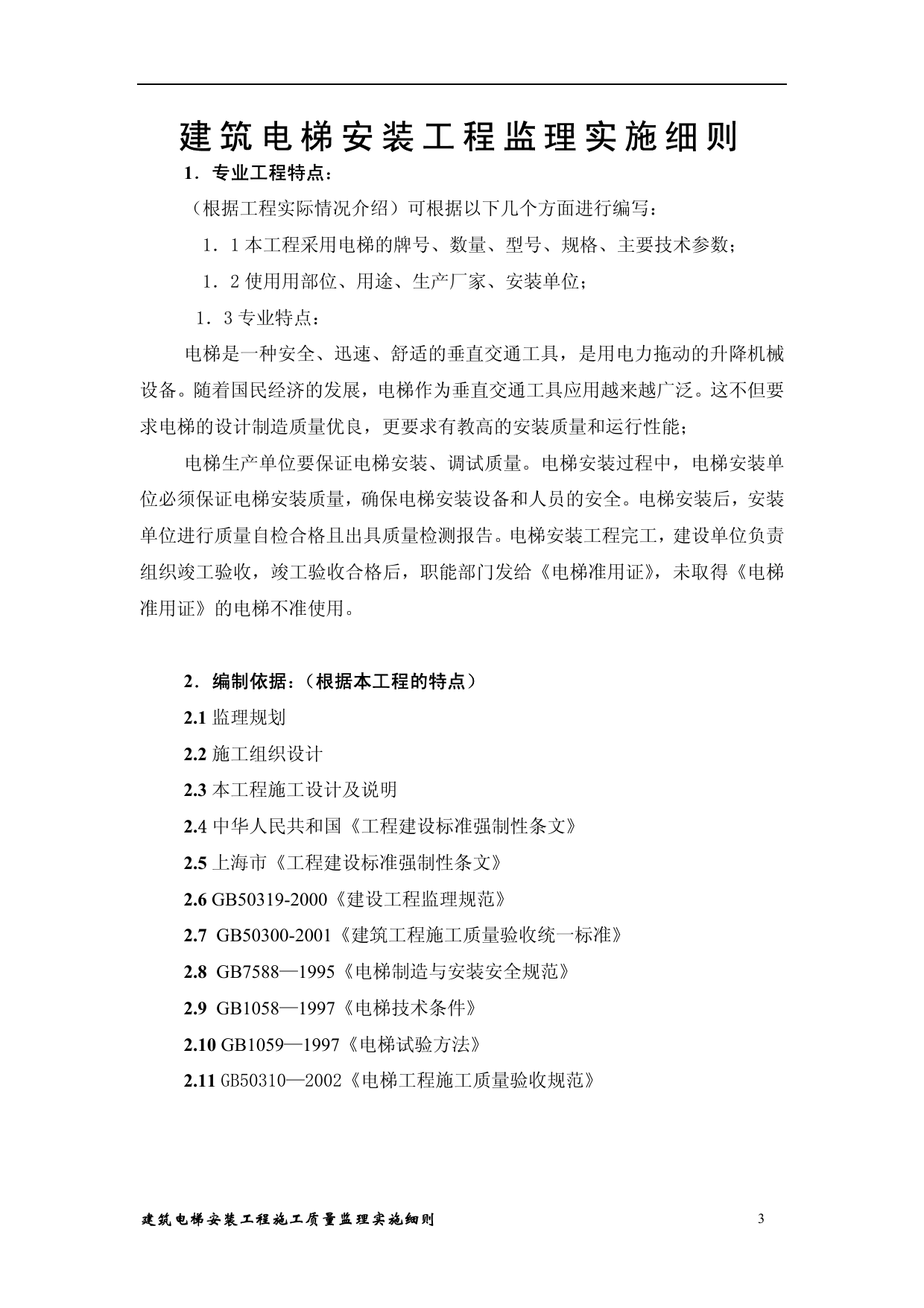

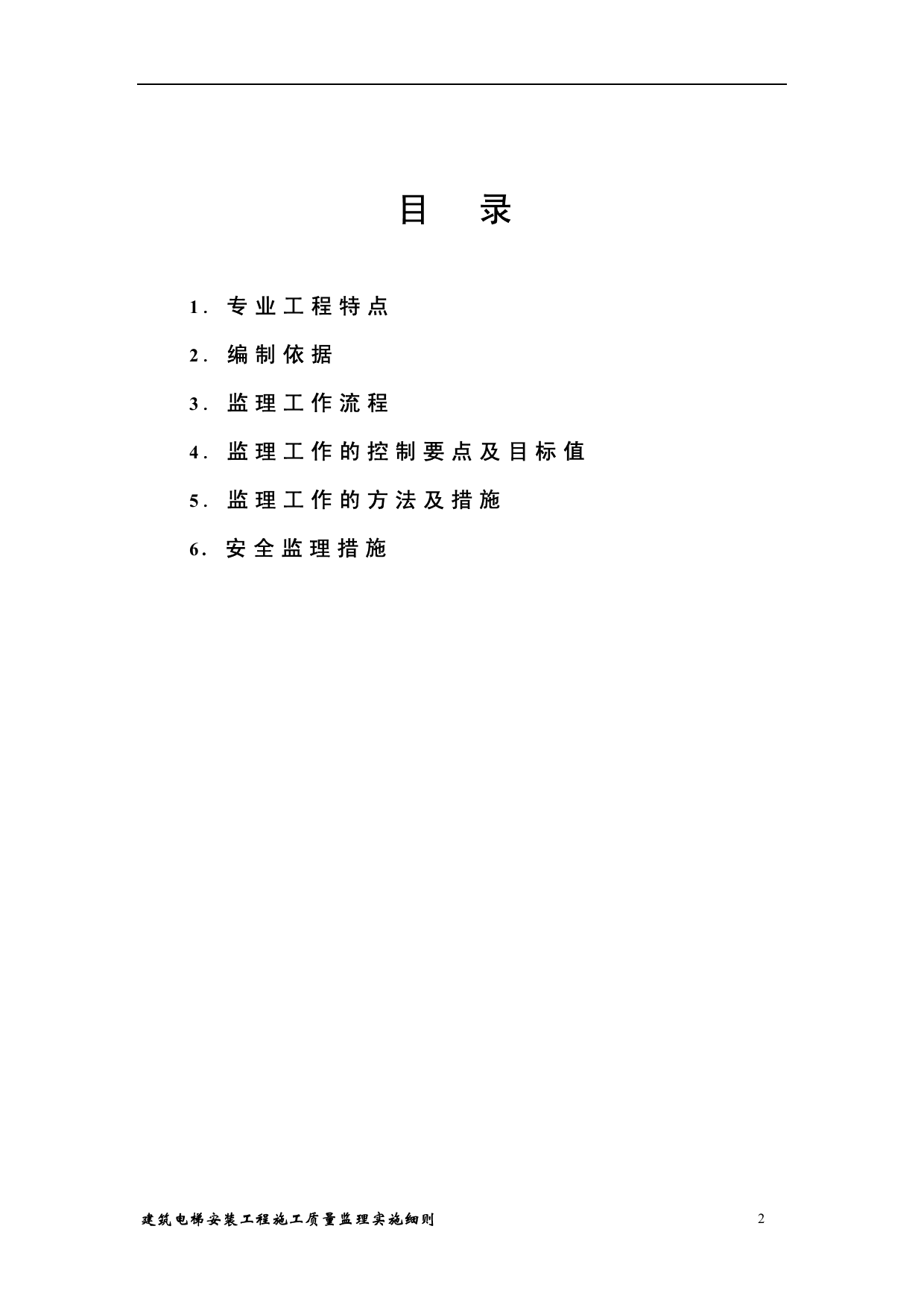

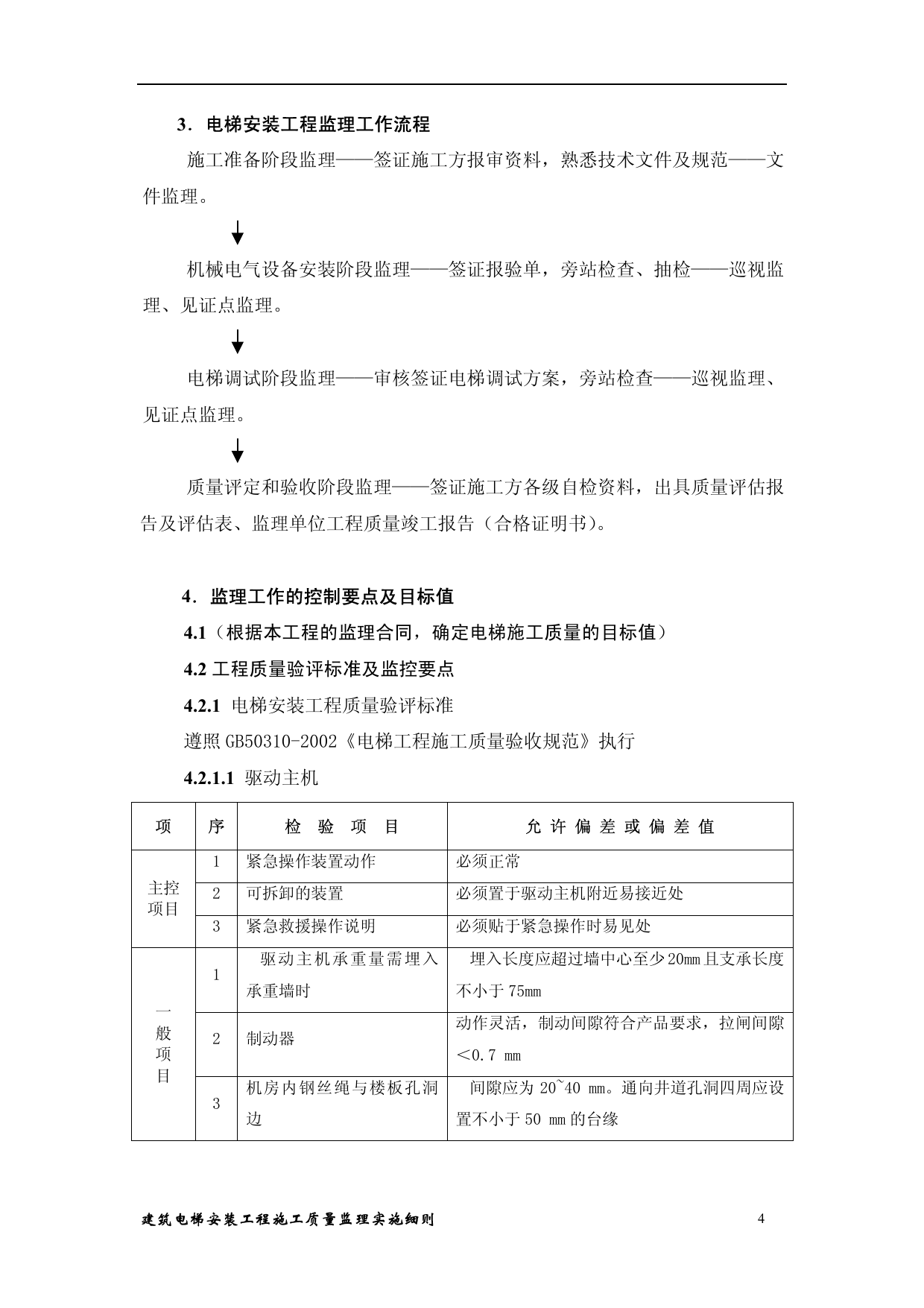

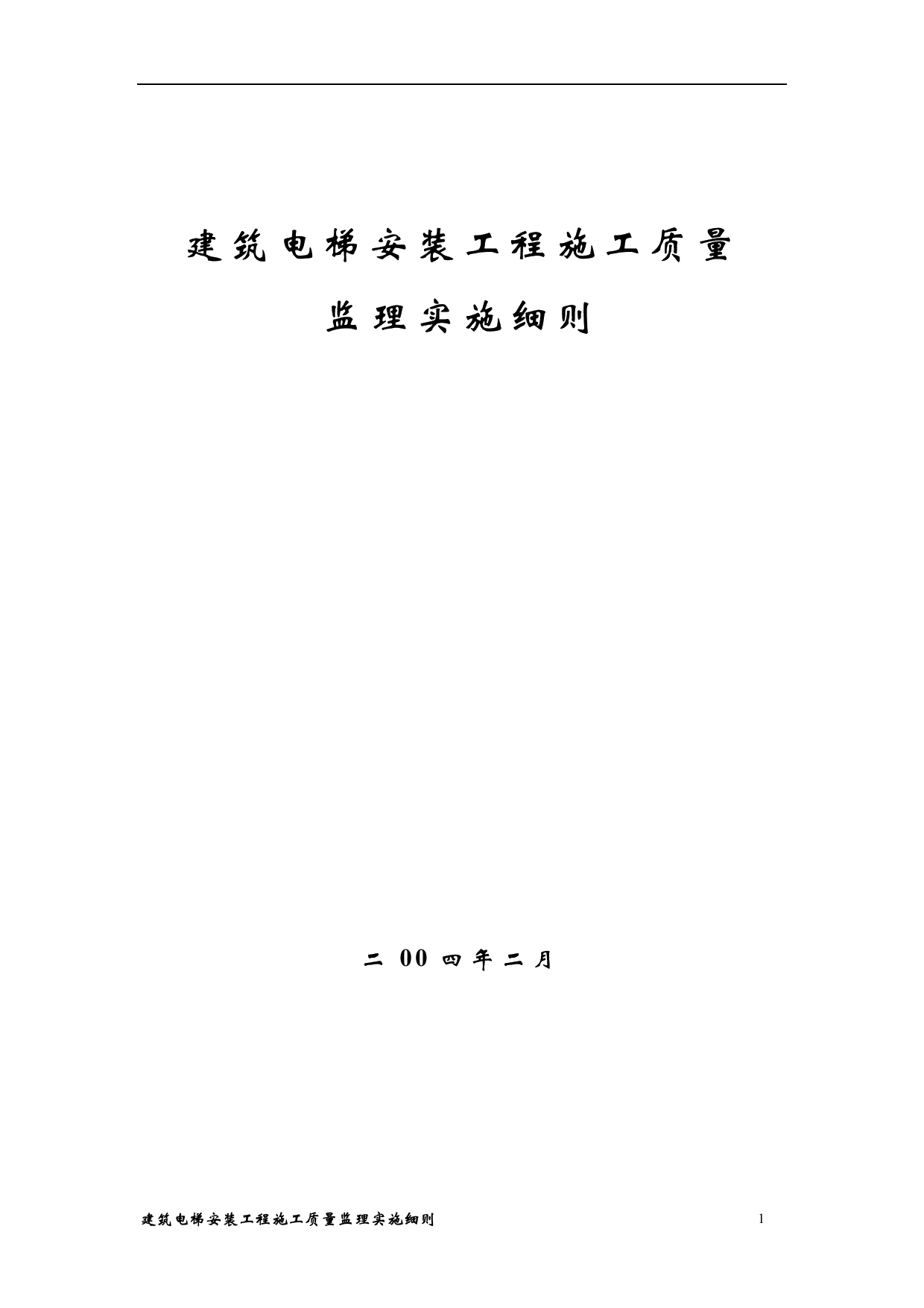

建筑电梯安装工程施工质量监理实施细则1建筑电梯安装工程施工质量监理实施细则二00四年二月建筑电梯安装工程施工质量监理实施细则2目录1．专业工程特点2．编制依据3．监理工作流程4．监理工作的控制要点及目标值5．监理工作的方法及措施6.安全监理措施建筑电梯安装工程施工质量监理实施细则3建筑电梯安装工程监理实施细则1．专业工程特点：（根据工程实际情况介绍）可根据以下几个方面进行编写：1．1本工程采用电梯的牌号、数量、型号、规格、主要技术参数；1．2使用用部位、用途、生产厂家、安装单位；1．3专业特点：电梯是一种安全、迅速、舒适的垂直交通工具，是用电力拖动的升降机械设备。随着国民经济的发展，电梯作为垂直交通工具应用越来越广泛。这不但要求电梯的设计制造质量优良，更要求有教高的安装质量和运行性能；电梯生产单位要保证电梯安装、调试质量。电梯安装过程中，电梯安装单位必须保证电梯安装质量，确保电梯安装设备和人员的安全。电梯安装后，安装单位进行质量自检合格且出具质量检测报告。电梯安装工程完工，建设单位负责组织竣工验收，竣工验收合格后，职能部门发给《电梯准用证》，未取得《电梯准用证》的电梯不准使用。2．编制依据：（根据本工程的特点）2.1监理规划2.2施工组织设计2.3本工程施工设计及说明2.4中华人民共和国《工程建设标准强制性条文》2.5上海市《工程建设标准强制性条文》2.6GB50319-2000《建设工程监理规范》2.7GB50300-2001《建筑工程施工质量验收统一标准》2.8GB7588—1995《电梯制造与安装安全规范》2.9GB1058—1997《电梯技术条件》2.10GB1059—1997《电梯试验方法》2.11GB50310—2002《电梯工程施工质量验收规范》建筑电梯安装工程施工质量监理实施细则43．电梯安装工程监理工作流程施工准备阶段监理——签证施工方报审资料，熟悉技术文件及规范——文件监理。机械电气设备安装阶段监理——签证报验单，旁站检查、抽检——巡视监理、见证点监理。电梯调试阶段监理——审核签证电梯调试方案，旁站检查——巡视监理、见证点监理。质量评定和验收阶段监理——签证施工方各级自检资料，出具质量评估报告及评估表、监理单位工程质量竣工报告（合格证明书）。4．监理工作的控制要点及目标值4.1（根据本工程的监理合同，确定电梯施工质量的目标值）4.2工程质量验评标准及监控要点4.2.1电梯安装工程质量验评标准遵照GB50310-2002《电梯工程施工质量验收规范》执行4.2.1.1驱动主机项序检验项目允许偏差或偏差值1紧急操作装置动作必须正常2可拆卸的装置必须置于驱动主机附近易接近处主控项目3紧急救援操作说明必须贴于紧急操作时易见处1驱动主机承重量需埋入承重墙时埋入长度应超过墙中心至少20mm且支承长度不小于75mm2制动器动作灵活，制动间隙符合产品要求，拉闸间隙＜0.7mm一般项目3机房内钢丝绳与楼板孔洞边间隙应为20~40mm。通向井道孔洞四周应设置不小于50mm的台缘建筑电梯安装工程施工质量监理实施细则54.2.1.2导轨项序检验项目允许偏差或偏差值主控项目1导轨安装位置必须符合土建布置图要求1两列导轨顶面间距偏差轿厢导轨0~+2mm，对重导轨0~+3mm2导轨支架安装在井道壁安装牢固可靠，预埋件符合土建布置图要求。轿厢导轨和设有安全钳的对重（平衡重）导轨0.6mm3每列导轨工作面与安装基准线每5m的偏差不设安全钳的对重（平衡重）导轨1.0mm轿厢导轨和设有安全钳的对重（平衡重）导轨不应有连续缝隙，导轨接头处台阶不大于0.05mm.一般项目4导轨工作面接头缝隙不设安全钳的对重（平衡重）导轨缝隙不大于1.0mm.导轨工作面接头处台阶不大于0.15mm4.2.1.3门系统项序检验项目允许偏差或偏差值1层门地坎至桥厢地坎间水平距离偏差为0～+3mm2﹡层门强迫关门必须动作正常主控项目3﹡层门锁钩必须动作灵活，在证实锁紧的电气安全装置动作前，锁紧元件的最小啮合长度为7mm1门刀与层门地坎、门锁滚轮与轿厢地坎间隙不小于5mm2层门地坎水平度不得大于2/1000，地坎应高出装修地面2～5mm客梯不大于6mm一般项目4门扇与门扇、门套、门楣、门口处轿壁、门扇下端与地坎间隙货梯不大于8mm4.2.1.4桥厢项序检验项目允许偏差或偏差值1当轿顶有反绳轮时反绳轮应设置防护装置和挡绳装置一般项目2当轿顶外侧边缘至井道壁水平方向的自由距离大于0.3m轿顶应装设防护栏及警示性标识
