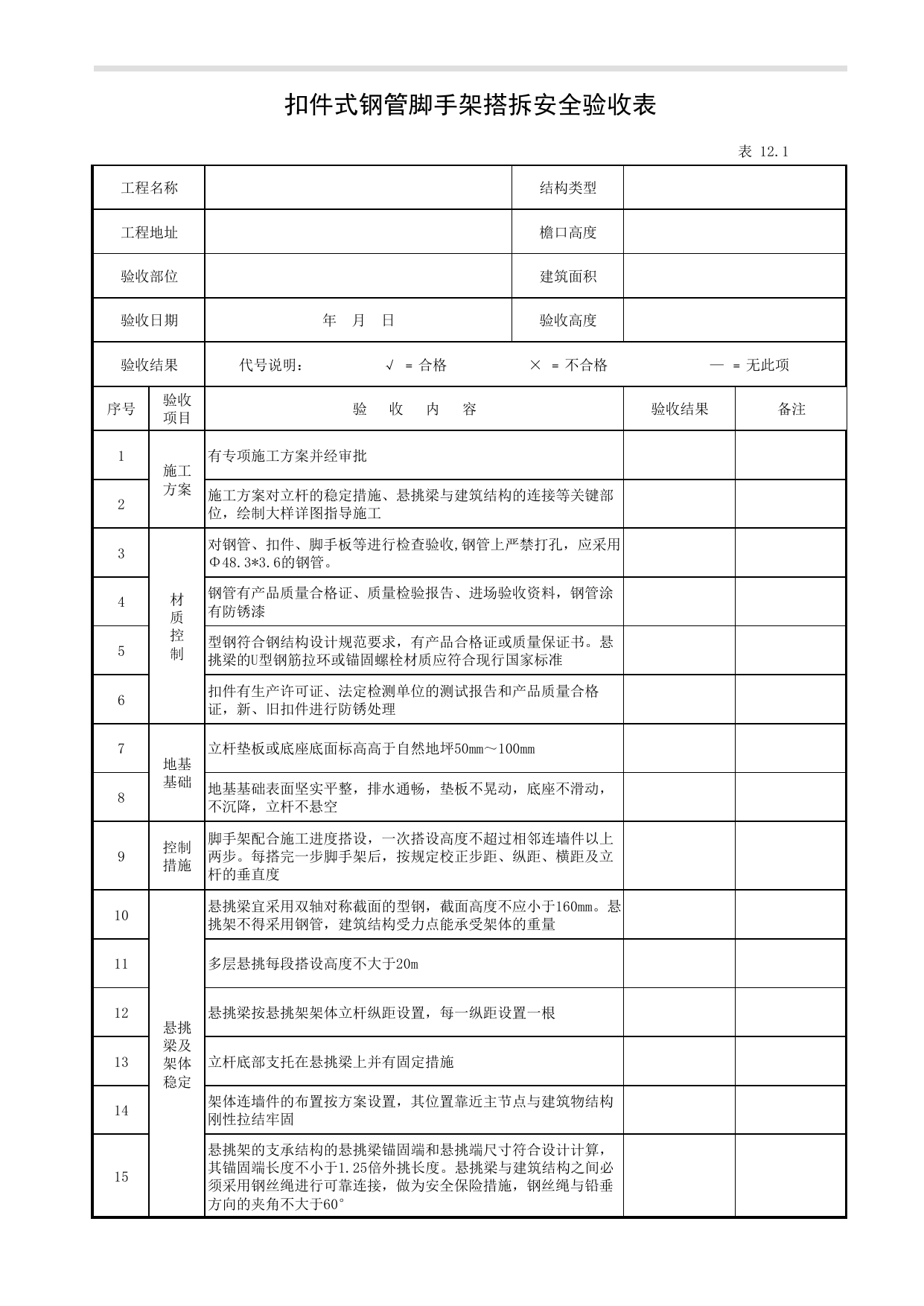

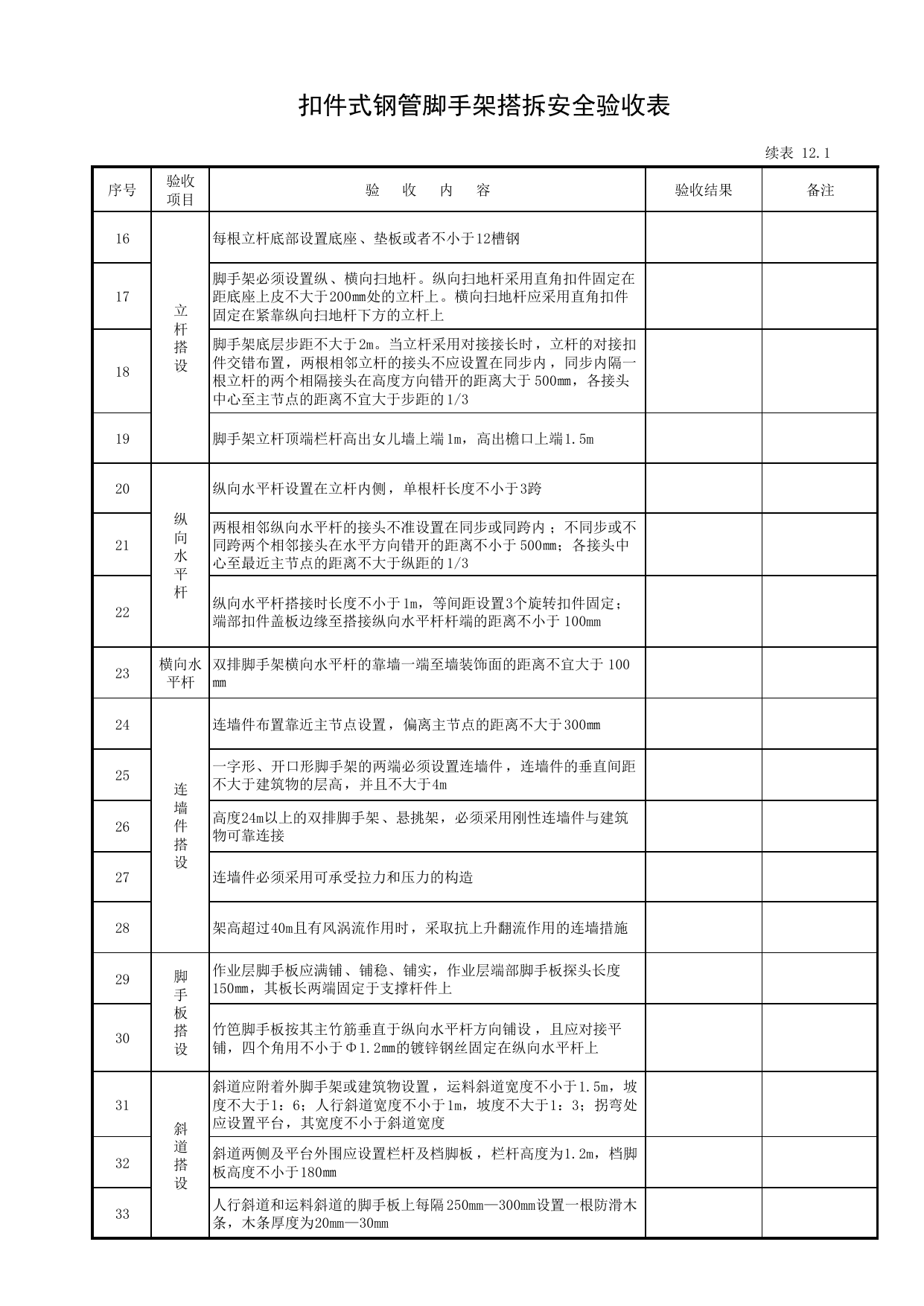

扣件式钢管脚手架搭拆安全验收表表12.1工程名称结构类型工程地址檐口高度验收部位建筑面积验收日期年月日验收高度验收结果代号说明：√﹦合格×﹦不合格—﹦无此项序号验收项目验收内容验收结果备注1施工方案有专项施工方案并经审批2施工方案对立杆的稳定措施、悬挑梁与建筑结构的连接等关键部位，绘制大样详图指导施工3材质控制对钢管、扣件、脚手板等进行检查验收,钢管上严禁打孔，应采用Φ48.3*3.6的钢管。4钢管有产品质量合格证、质量检验报告、进场验收资料，钢管涂有防锈漆5型钢符合钢结构设计规范要求，有产品合格证或质量保证书。悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准6扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，新、旧扣件进行防锈处理7地基基础立杆垫板或底座底面标高高于自然地坪50mm～100mm8地基基础表面坚实平整，排水通畅，垫板不晃动，底座不滑动，不沉降，立杆不悬空9控制措施脚手架配合施工进度搭设，一次搭设高度不超过相邻连墙件以上两步。每搭完一步脚手架后，按规定校正步距、纵距、横距及立杆的垂直度10悬挑梁及架体稳定悬挑梁宜采用双轴对称截面的型钢，截面高度不应小于160mm。悬挑架不得采用钢管，建筑结构受力点能承受架体的重量11多层悬挑每段搭设高度不大于20m12悬挑梁按悬挑架架体立杆纵距设置，每一纵距设置一根13立杆底部支托在悬挑梁上并有固定措施14架体连墙件的布置按方案设置，其位置靠近主节点与建筑物结构刚性拉结牢固15悬挑架的支承结构的悬挑梁锚固端和悬挑端尺寸符合设计计算，其锚固端长度不小于1.25倍外挑长度。悬挑梁与建筑结构之间必须采用钢丝绳进行可靠连接，做为安全保险措施，钢丝绳与铅垂方向的夹角不大于60°扣件式钢管脚手架搭拆安全验收表续表12.1序号验收项目验收内容验收结果备注16立杆搭设每根立杆底部设置底座、垫板或者不小于12槽钢17脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200㎜处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上18脚手架底层步距不大于2m。当立杆采用对接接长时，立杆的对接扣件交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离大于500㎜，各接头中心至主节点的距离不宜大于步距的1/319脚手架立杆顶端栏杆高出女儿墙上端1m，高出檐口上端1.5m20纵向水平杆纵向水平杆设置在立杆内侧，单根杆长度不小于3跨21两根相邻纵向水平杆的接头不准设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500㎜；各接头中心至最近主节点的距离不大于纵距的1/322纵向水平杆搭接时长度不小于1m，等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm23横向水平杆双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100㎜24连墙件搭设连墙件布置靠近主节点设置，偏离主节点的距离不大于300㎜25一字形、开口形脚手架的两端必须设置连墙件，连墙件的垂直间距不大于建筑物的层高，并且不大于4m26高度24m以上的双排脚手架、悬挑架，必须采用刚性连墙件与建筑物可靠连接27连墙件必须采用可承受拉力和压力的构造28架高超过40m且有风涡流作用时，采取抗上升翻流作用的连墙措施29脚手板搭设作业层脚手板应满铺、铺稳、铺实，作业层端部脚手板探头长度150㎜，其板长两端固定于支撑杆件上30竹笆脚手板按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角用不小于Φ1.2㎜的镀锌钢丝固定在纵向水平杆上31斜道搭设斜道应附着外脚手架或建筑物设置，运料斜道宽度不小于1.5m，坡度不大于1：6；人行斜道宽度不小于1m，坡度不大于1：3；拐弯处应设置平台，其宽度不小于斜道宽度32斜道两侧及平台外围应设置栏杆及档脚板，栏杆高度为1.2m，档脚板高度不小于180㎜33人行斜道和运料斜道的脚手板上每隔250mm—300mm设置一根防滑木条，木条厚度为20mm—30mm扣件式钢管脚手架搭拆安全验收表续表12.1序号验收项目验收内容验收结果备注34架体防护架体外立杆内侧用密目式安全网封严35作业层脚手架的脚手板铺满、铺稳并固定，有探头板36底层的脚手板与建筑物之间的空隙封严，并用安全网双层兜底37作业层外侧设置1.2m和0.6m双道防护栏和18㎝高的档脚板38开口架处设置横向斜撑且防护严密39脚手架层间防护严密40剪刀撑脚手架外侧按照规范要求设置剪刀撑41剪刀撑的搭接长度大于1m专业承包单位意见：项目部意见：项目经理：项目技术负责人：项目专职安全管理人员：年月日（签章）施工总承包单位：（签章）年月日年月日监理单位意见：建设单位意见：（超过一定规模的危险性较大分部分项工程）（签章）（签章）年月日年月日续表12.1注：提供钢管、扣件等材料检测报告附件
