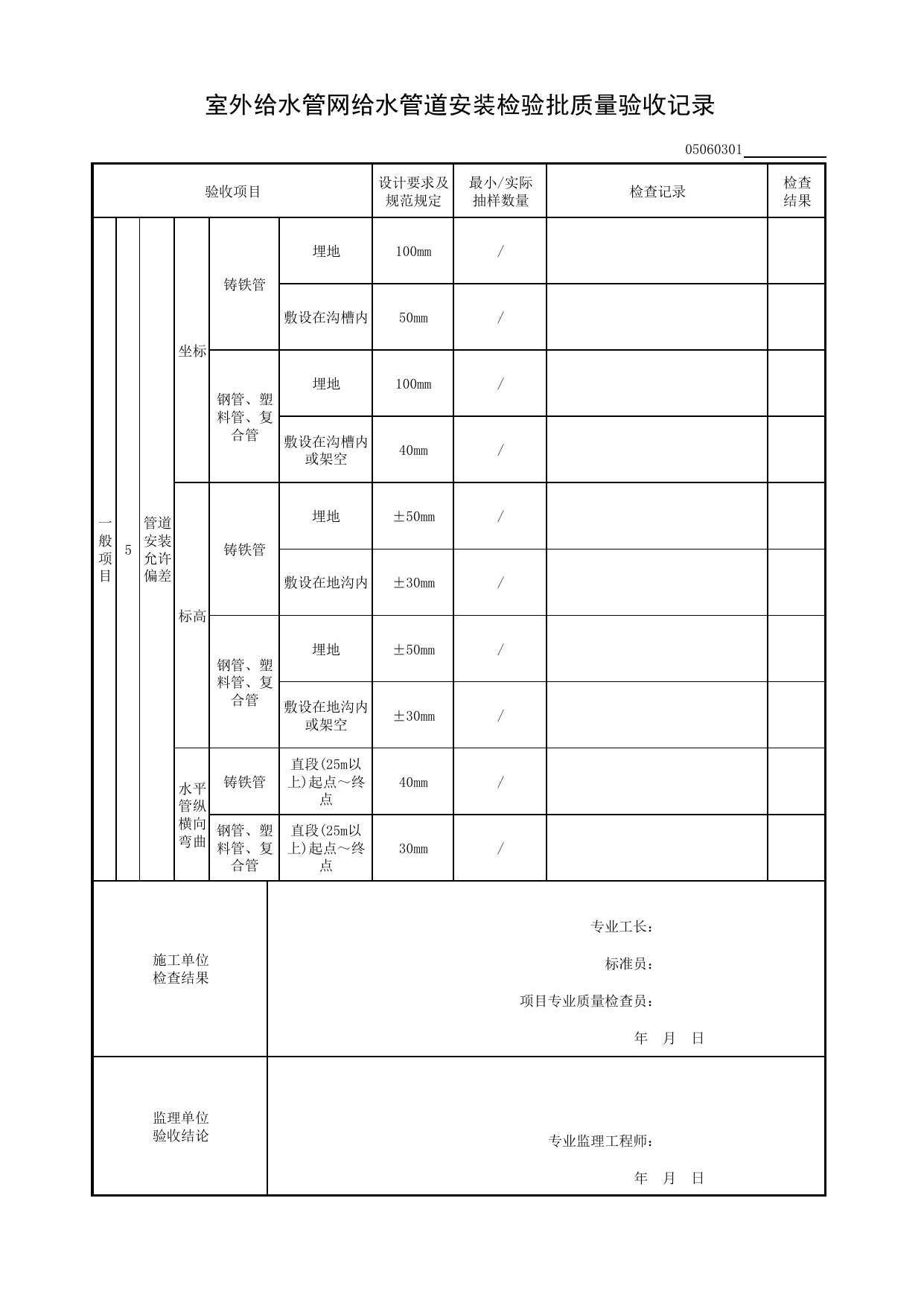

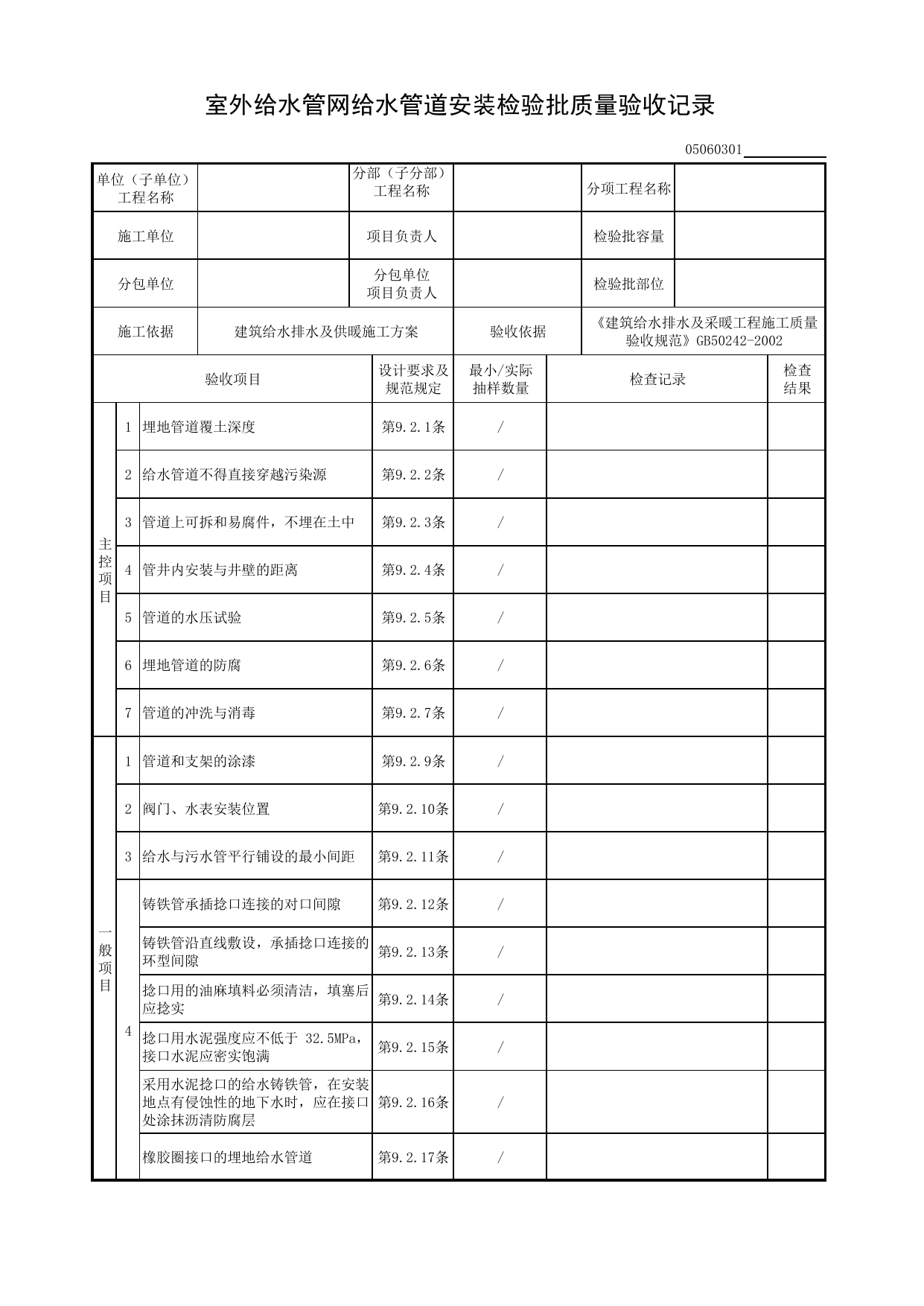

室外给水管网给水管道安装检验批质量验收记录05060301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1埋地管道覆土深度第9.2.1条/2给水管道不得直接穿越污染源第9.2.2条/3管道上可拆和易腐件，不埋在土中第9.2.3条/4管井内安装与井壁的距离第9.2.4条/5管道的水压试验第9.2.5条/6埋地管道的防腐第9.2.6条/7管道的冲洗与消毒第9.2.7条/一般项目1管道和支架的涂漆第9.2.9条/2阀门、水表安装位置第9.2.10条/3给水与污水管平行铺设的最小间距第9.2.11条/4铸铁管承插捻口连接的对口间隙第9.2.12条/铸铁管沿直线敷设，承插捻口连接的环型间隙第9.2.13条/捻口用的油麻填料必须清洁，填塞后应捻实第9.2.14条/捻口用水泥强度应不低于32.5MPa，接口水泥应密实饱满第9.2.15条/采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地下水时，应在接口处涂抹沥清防腐层第9.2.16条/橡胶圈接口的埋地给水管道第9.2.17条/室外给水管网给水管道安装检验批质量验收记录05060301验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目5管道安装允许偏差坐标铸铁管埋地100mm/敷设在沟槽内50mm/钢管、塑料管、复合管埋地100mm/敷设在沟槽内或架空40mm/标高铸铁管埋地±50mm/敷设在地沟内±30mm/钢管、塑料管、复合管埋地±50mm/敷设在地沟内或架空±30mm/水平管纵横向弯曲铸铁管直段(25m以上)起点～终点40mm/钢管、塑料管、复合管直段(25m以上)起点～终点30mm/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
