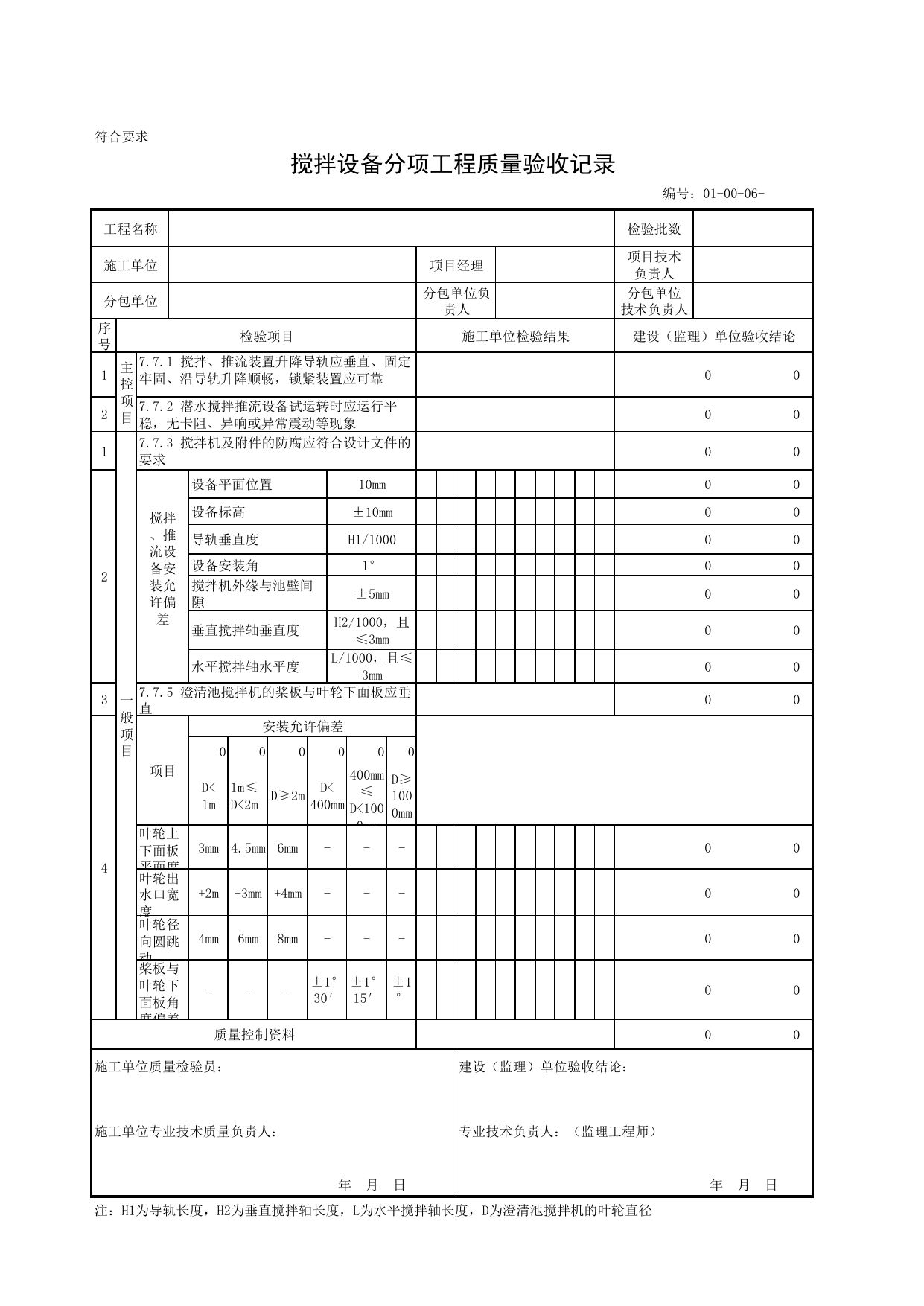

符合要求搅拌设备分项工程质量验收记录编号：01-00-06-工程名称检验批数施工单位项目经理项目技术负责人分包单位分包单位负责人分包单位技术负责人序号检验项目施工单位检验结果建设（监理）单位验收结论1主控项目7.7.1搅拌、推流装置升降导轨应垂直、固定牢固、沿导轨升降顺畅，锁紧装置应可靠0027.7.2潜水搅拌推流设备试运转时应运行平稳，无卡阻、异响或异常震动等现象001一般项目7.7.3搅拌机及附件的防腐应符合设计文件的要求002搅拌、推流设备安装允许偏差设备平面位置10mm00设备标高±10mm00导轨垂直度H1/100000设备安装角1°00搅拌机外缘与池壁间隙±5mm00垂直搅拌轴垂直度H2/1000，且≤3mm00水平搅拌轴水平度L/1000，且≤3mm0037.7.5澄清池搅拌机的桨板与叶轮下面板应垂直004项目安装允许偏差000000D<1m1m≤D<2mD≥2mD<400mm400mm≤D<1000mmD≥1000mm叶轮上下面板平面度3mm4.5mm6mm---00叶轮出水口宽度+2m+3mm+4mm---00叶轮径向圆跳动4mm6mm8mm---00桨板与叶轮下面板角度偏差---±1°30′±1°15′±1°00质量控制资料00施工单位质量检验员：建设（监理）单位验收结论：施工单位专业技术质量负责人：专业技术负责人：（监理工程师）年月日年月日注：H1为导轨长度，H2为垂直搅拌轴长度，L为水平搅拌轴长度，D为澄清池搅拌机的叶轮直径
