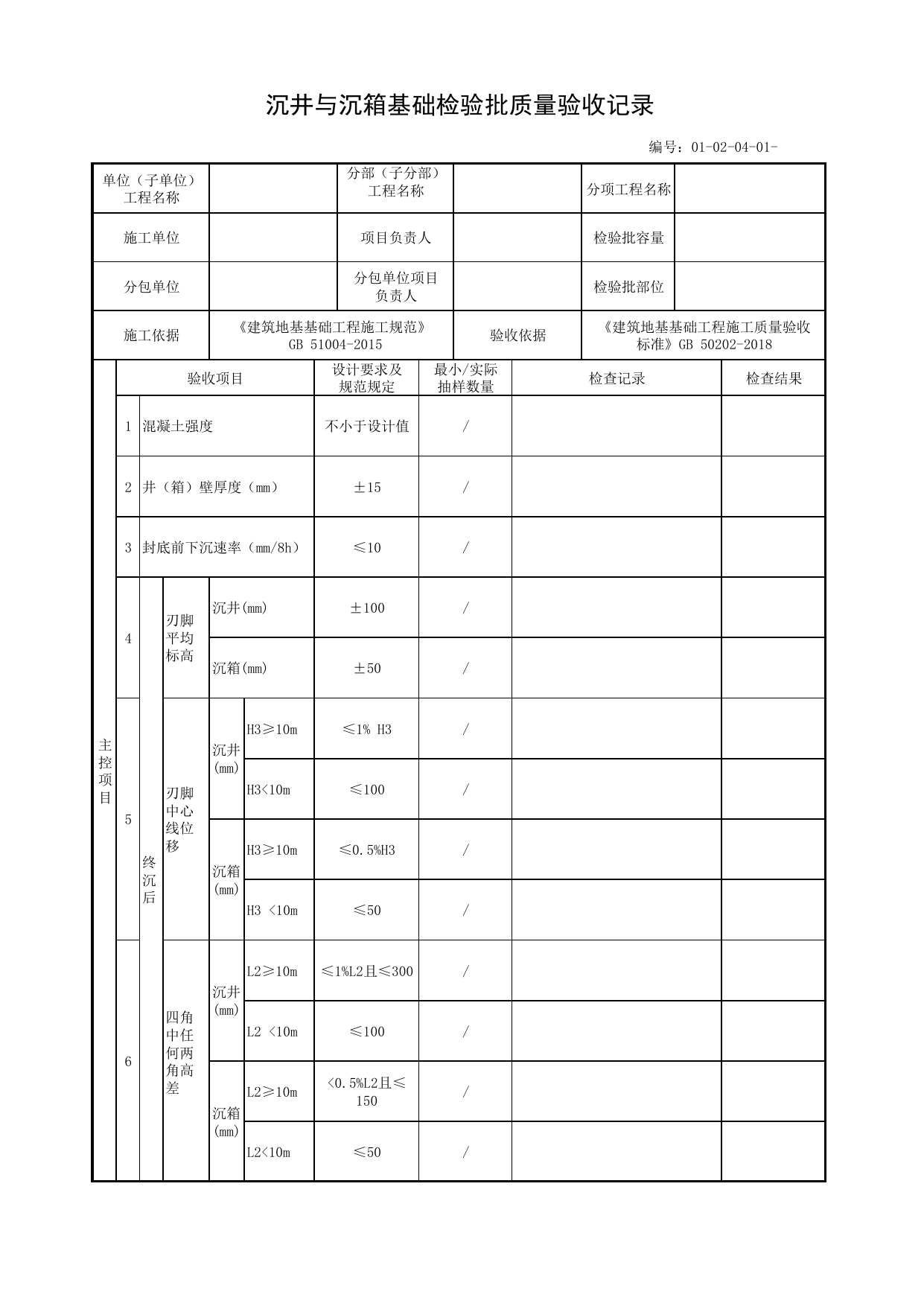

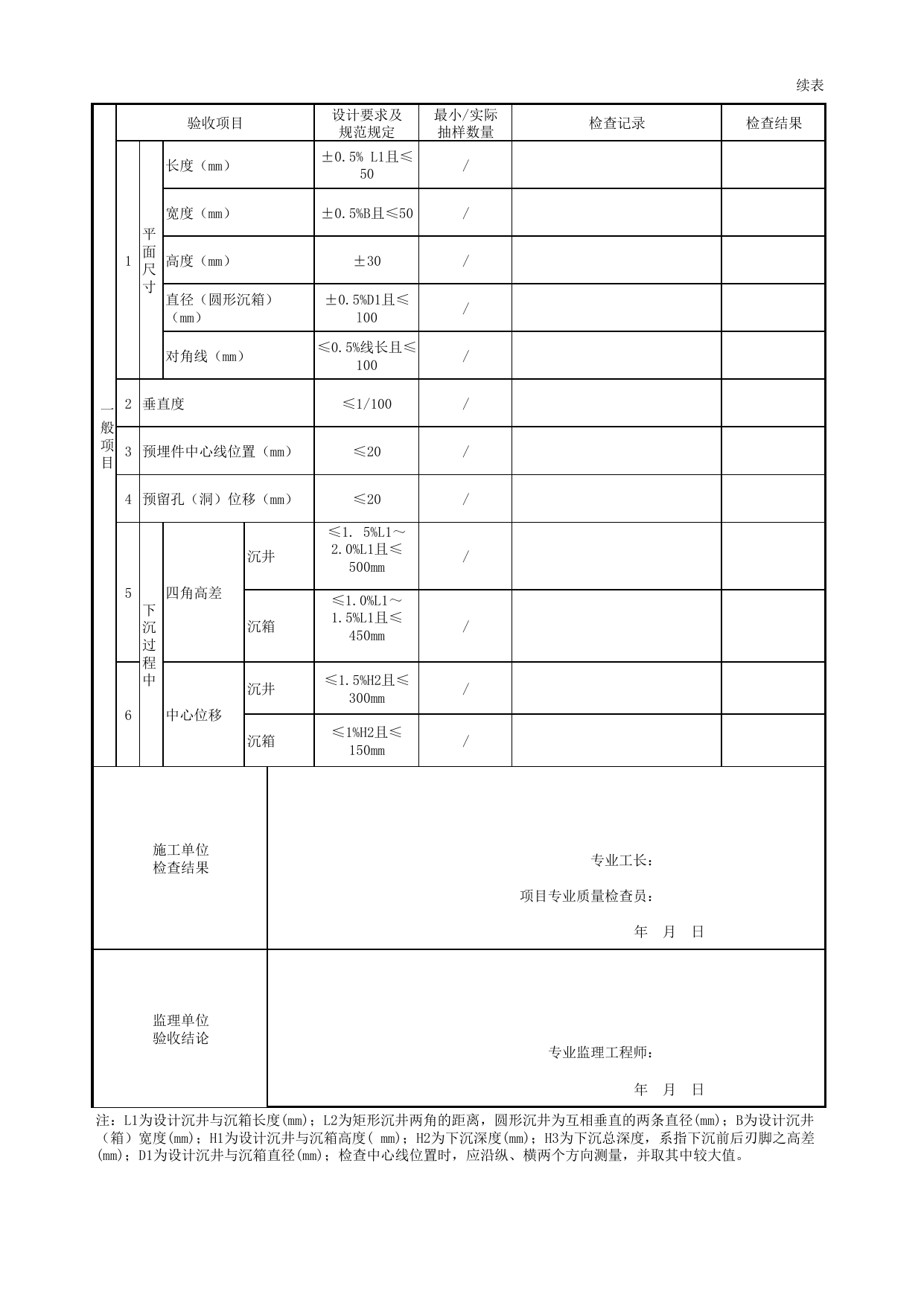

沉井与沉箱基础检验批质量验收记录编号：01-02-04-01-单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1混凝土强度不小于设计值/2井（箱）壁厚度（mm）±15/3封底前下沉速率（mm/8h）≤10/4终沉后刃脚平均标高沉井(mm)±100/沉箱(mm)±50/5刃脚中心线位移沉井(mm)H3≥10m≤1%H3/H3<10m≤100/沉箱(mm)H3≥10m≤0.5%H3/H3<10m≤50/6四角中任何两角高差沉井(mm)L2≥10m≤1%L2且≤300/L2<10m≤100/沉箱(mm)L2≥10m<0.5%L2且≤150/L2<10m≤50/续表一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1平面尺寸长度（mm）±0.5%L1且≤50/宽度（mm）±0.5%B且≤50/高度（mm）±30/直径（圆形沉箱）（mm）±0.5%D1且≤l00/对角线（mm）≤0.5%线长且≤100/2垂直度≤1/100/3预埋件中心线位置（mm）≤20/4预留孔（洞）位移（mm）≤20/5下沉过程中四角高差沉井≤1.5%L1～2.0%L1且≤500mm/沉箱≤1.0%L1～1.5%L1且≤450mm/6中心位移沉井≤1.5%H2且≤300mm/沉箱≤1%H2且≤150mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：L1为设计沉井与沉箱长度(mm)；L2为矩形沉井两角的距离，圆形沉井为互相垂直的两条直径(mm)；B为设计沉井（箱）宽度(mm)；H1为设计沉井与沉箱高度(mm)；H2为下沉深度(mm)；H3为下沉总深度，系指下沉前后刃脚之高差(mm)；D1为设计沉井与沉箱直径(mm)；检查中心线位置时，应沿纵、横两个方向测量，并取其中较大值。
