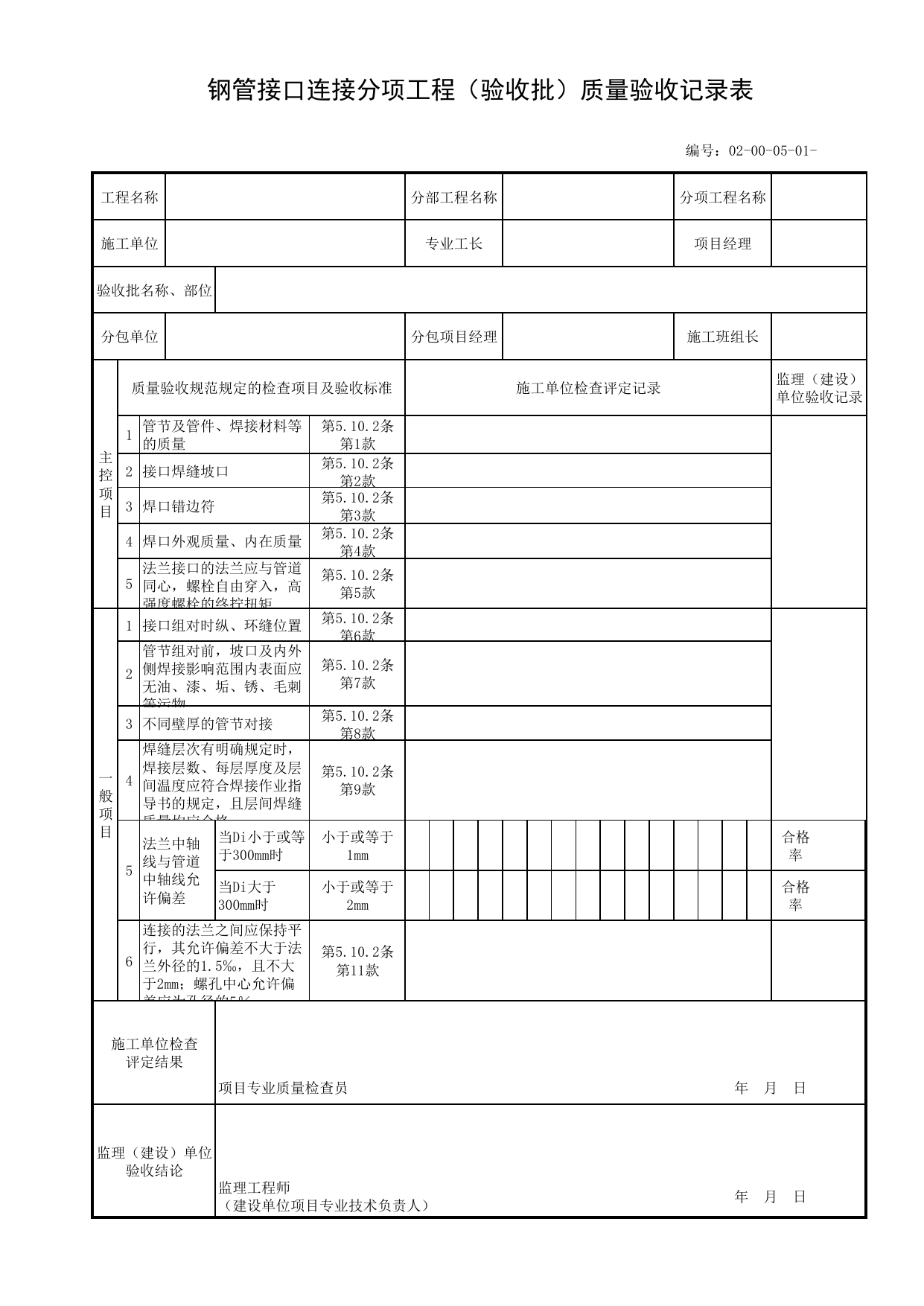

钢管接口连接分项工程（验收批）质量验收记录表编号：02-00-05-01-工程名称分部工程名称分项工程名称施工单位专业工长项目经理验收批名称、部位分包单位分包项目经理施工班组长主控项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记录1管节及管件、焊接材料等的质量第5.10.2条第1款2接口焊缝坡口第5.10.2条第2款3焊口错边符第5.10.2条第3款4焊口外观质量、内在质量第5.10.2条第4款5法兰接口的法兰应与管道同心，螺栓自由穿入，高强度螺栓的终拧扭矩第5.10.2条第5款一般项目1接口组对时纵、环缝位置第5.10.2条第6款2管节组对前，坡口及内外侧焊接影响范围内表面应无油、漆、垢、锈、毛刺等污物第5.10.2条第7款3不同壁厚的管节对接第5.10.2条第8款4焊缝层次有明确规定时，焊接层数、每层厚度及层间温度应符合焊接作业指导书的规定，且层间焊缝质量均应合格第5.10.2条第9款5法兰中轴线与管道中轴线允许偏差当Di小于或等于300mm时小于或等于1mm合格率当Di大于300mm时小于或等于2mm合格率6连接的法兰之间应保持平行，其允许偏差不大于法兰外径的1.5‰，且不大于2mm；螺孔中心允许偏差应为孔径的5％第5.10.2条第11款施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日
