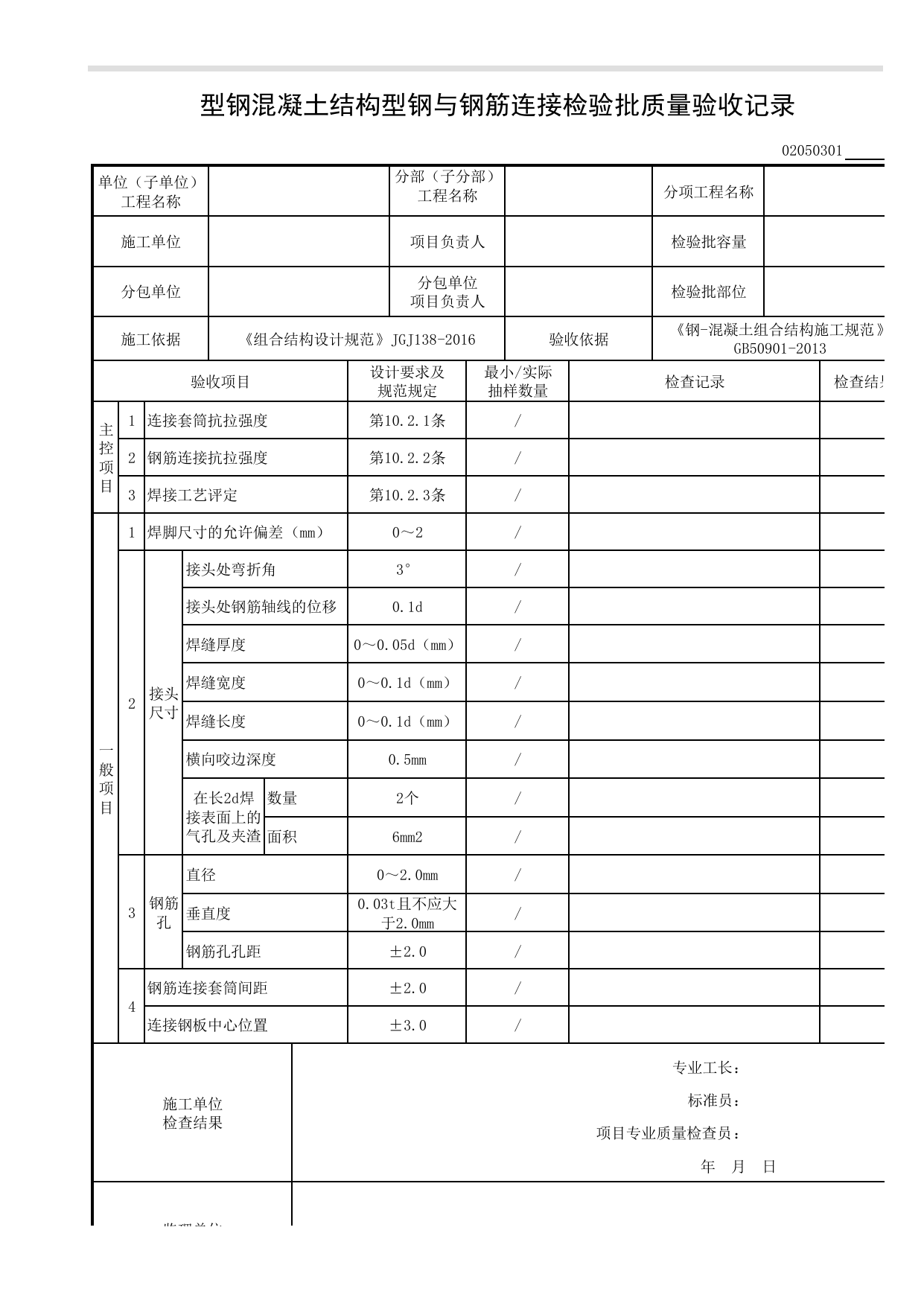

型钢混凝土结构型钢与钢筋连接检验批质量验收记录02050301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《组合结构设计规范》JGJ138-2016验收依据《钢-混凝土组合结构施工规范》GB50901-2013验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1连接套筒抗拉强度第10.2.1条/2钢筋连接抗拉强度第10.2.2条/3焊接工艺评定第10.2.3条/一般项目1焊脚尺寸的允许偏差（mm）0～2/2接头尺寸接头处弯折角3°/接头处钢筋轴线的位移0.1d/焊缝厚度0～0.05d（mm）/焊缝宽度0～0.1d（mm）/焊缝长度0～0.1d（mm）/横向咬边深度0.5mm/在长2d焊接表面上的气孔及夹渣数量2个/面积6mm2/3钢筋孔直径0～2.0mm/垂直度0.03t且不应大于2.0mm/钢筋孔孔距±2.0/4钢筋连接套筒间距±2.0/连接钢板中心位置±3.0/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
