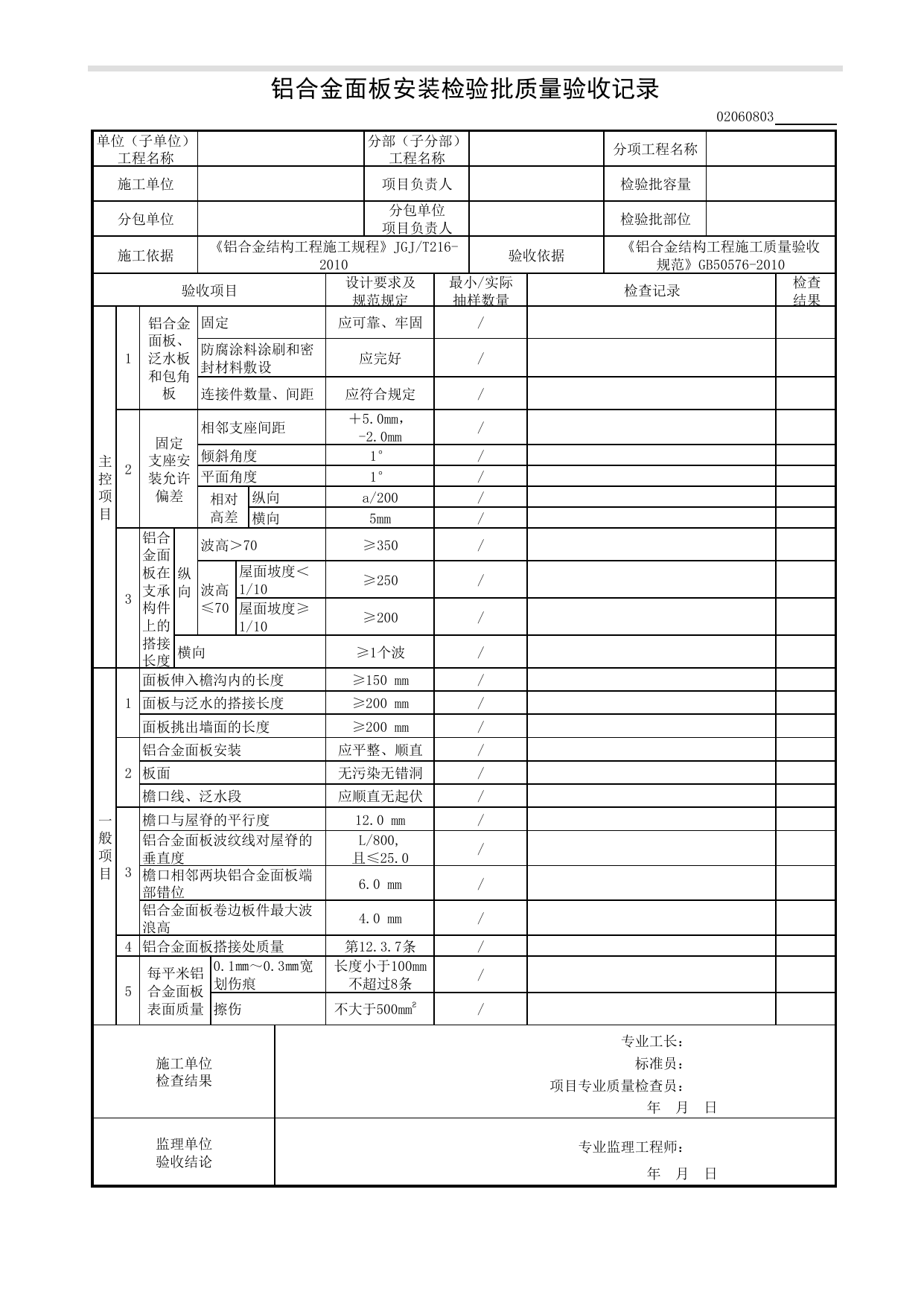

铝合金面板安装检验批质量验收记录02060803单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1铝合金面板、泛水板和包角板固定应可靠、牢固/防腐涂料涂刷和密封材料敷设应完好/连接件数量、间距应符合规定/2固定支座安装允许偏差相邻支座间距＋5.0mm，-2.0mm/倾斜角度1°/平面角度1°/相对高差纵向a/200/横向5mm/3铝合金面板在支承构件上的搭接长度纵向波高＞70≥350/波高≤70屋面坡度＜1/10≥250/屋面坡度≥1/10≥200/横向≥1个波/一般项目1面板伸入檐沟内的长度≥150mm/面板与泛水的搭接长度≥200mm/面板挑出墙面的长度≥200mm/2铝合金面板安装应平整、顺直/板面无污染无错洞/檐口线、泛水段应顺直无起伏/3檐口与屋脊的平行度12.0mm/铝合金面板波纹线对屋脊的垂直度L/800,且≤25.0/檐口相邻两块铝合金面板端部错位6.0mm/铝合金面板卷边板件最大波浪高4.0mm/4铝合金面板搭接处质量第12.3.7条/5每平米铝合金面板表面质量0.1㎜～0.3㎜宽划伤痕长度小于100mm不超过8条/擦伤不大于500mm/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
