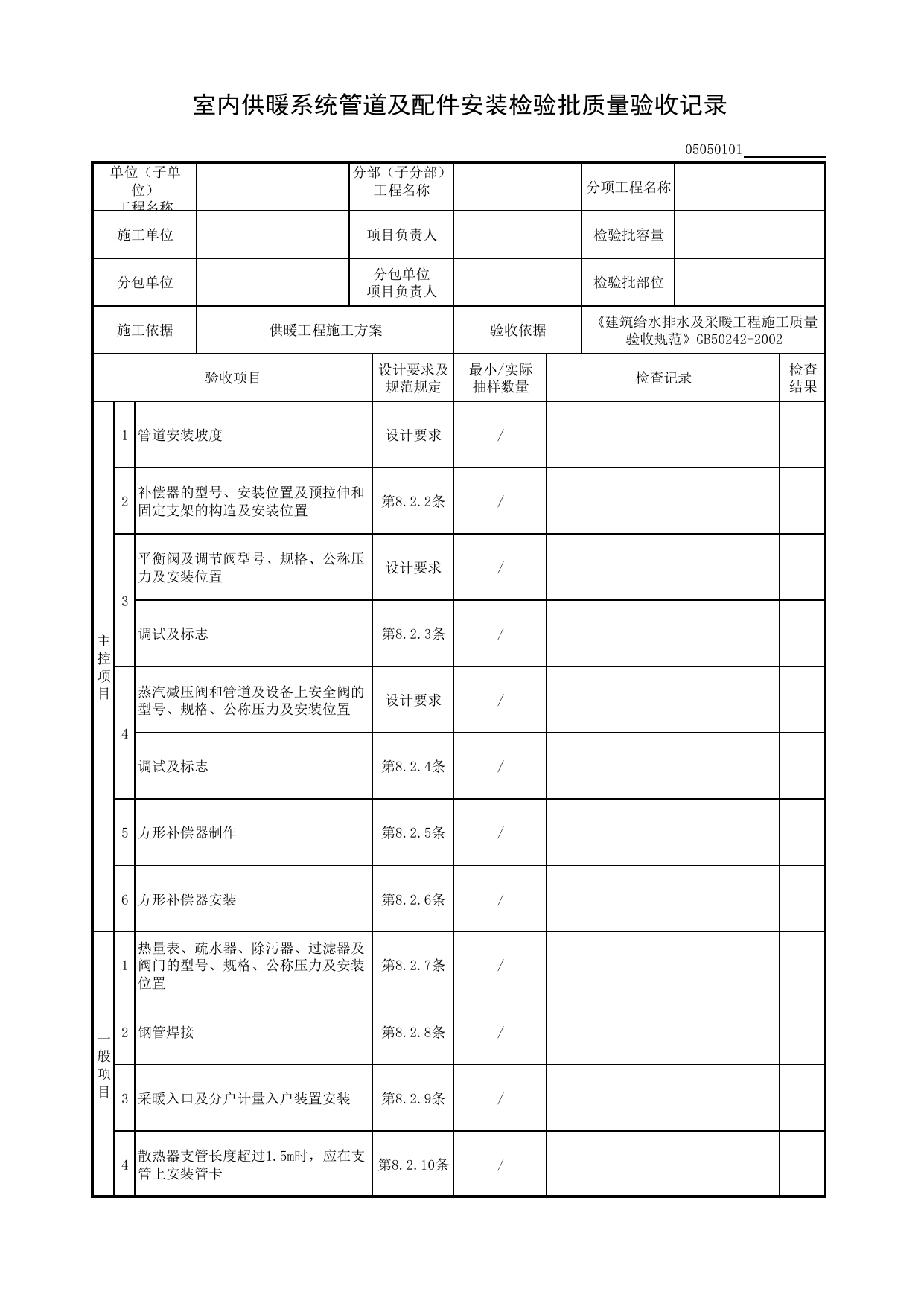

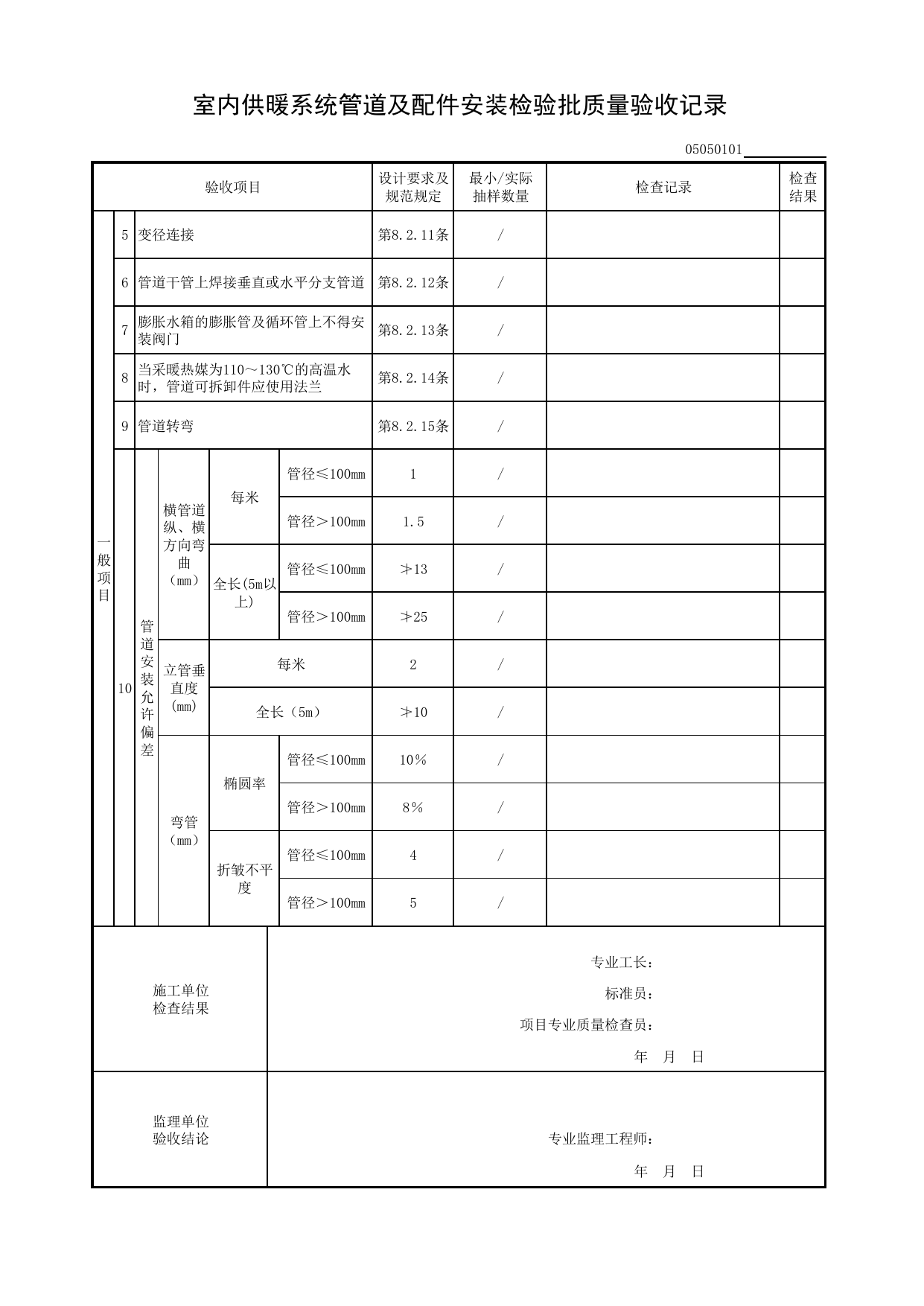

室内供暖系统管道及配件安装检验批质量验收记录05050101单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据供暖工程施工方案验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1管道安装坡度设计要求/2补偿器的型号、安装位置及预拉伸和固定支架的构造及安装位置第8.2.2条/3平衡阀及调节阀型号、规格、公称压力及安装位置设计要求/调试及标志第8.2.3条/4蒸汽减压阀和管道及设备上安全阀的型号、规格、公称压力及安装位置设计要求/调试及标志第8.2.4条/5方形补偿器制作第8.2.5条/6方形补偿器安装第8.2.6条/一般项目1热量表、疏水器、除污器、过滤器及阀门的型号、规格、公称压力及安装位置第8.2.7条/2钢管焊接第8.2.8条/3采暖入口及分户计量入户装置安装第8.2.9条/4散热器支管长度超过1.5m时，应在支管上安装管卡第8.2.10条/室内供暖系统管道及配件安装检验批质量验收记录05050101验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目5变径连接第8.2.11条/6管道干管上焊接垂直或水平分支管道第8.2.12条/7膨胀水箱的膨胀管及循环管上不得安装阀门第8.2.13条/8当采暖热媒为110～130℃的高温水时，管道可拆卸件应使用法兰第8.2.14条/9管道转弯第8.2.15条/10管道安装允许偏差横管道纵、横方向弯曲（mm）每米管径≤100mm1/管径＞100mm1.5/全长(5m以上)管径≤100mm≯13/管径＞100mm≯25/立管垂直度(mm)每米2/全长（5m）≯10/弯管（mm）椭圆率管径≤100mm10％/管径＞100mm8％/折皱不平度管径≤100mm4/管径＞100mm5/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
