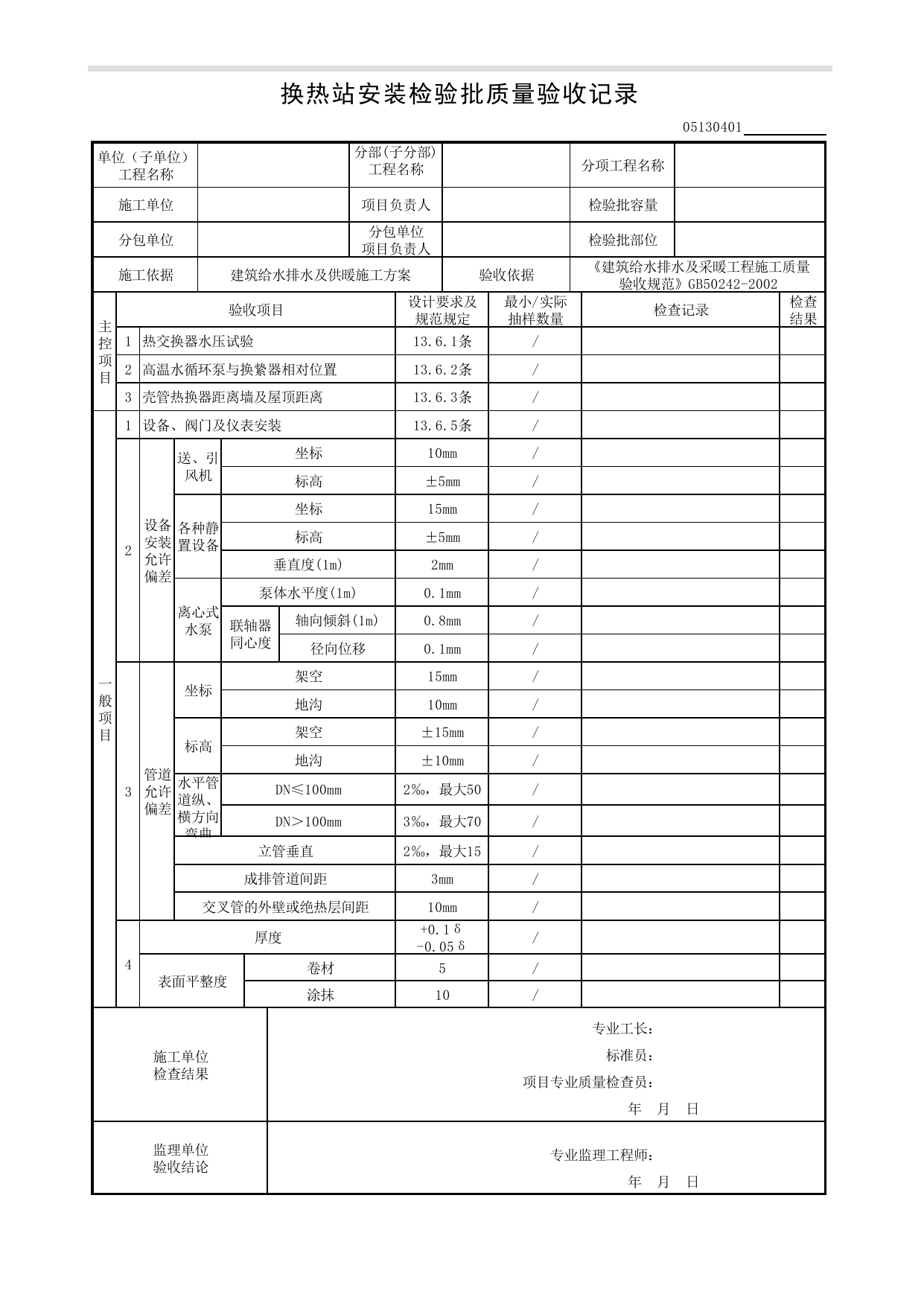

换热站安装检验批质量验收记录05130401单位（子单位）工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1热交换器水压试验13.6.1条/2高温水循环泵与换絷器相对位置13.6.2条/3壳管热换器距离墙及屋顶距离13.6.3条/一般项目1设备、阀门及仪表安装13.6.5条/2设备安装允许偏差送、引风机坐标10mm/标高±5mm/各种静置设备坐标15mm/标高±5mm/垂直度(1m)2mm/离心式水泵泵体水平度(1m)0.1mm/联轴器同心度轴向倾斜(1m)0.8mm/径向位移0.1mm/3管道允许偏差坐标架空15mm/地沟10mm/标高架空±15mm/地沟±10mm/水平管道纵、横方向弯曲DN≤100mm2‰，最大50/DN＞100mm3‰，最大70/立管垂直2‰，最大15/成排管道间距3mm/交叉管的外壁或绝热层间距10mm/4厚度+0.1δ-0.05δ/表面平整度卷材5/涂抹10/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
