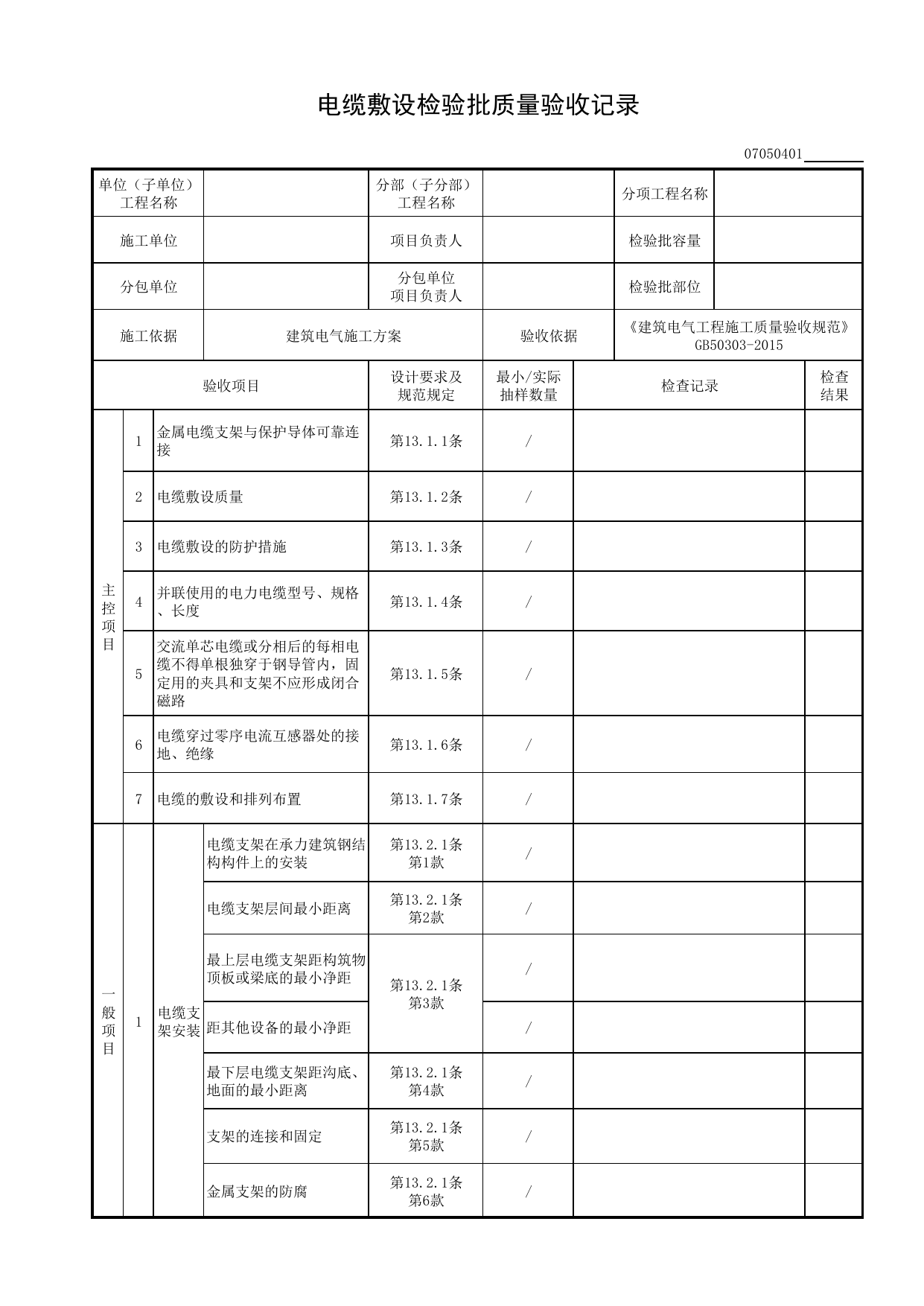

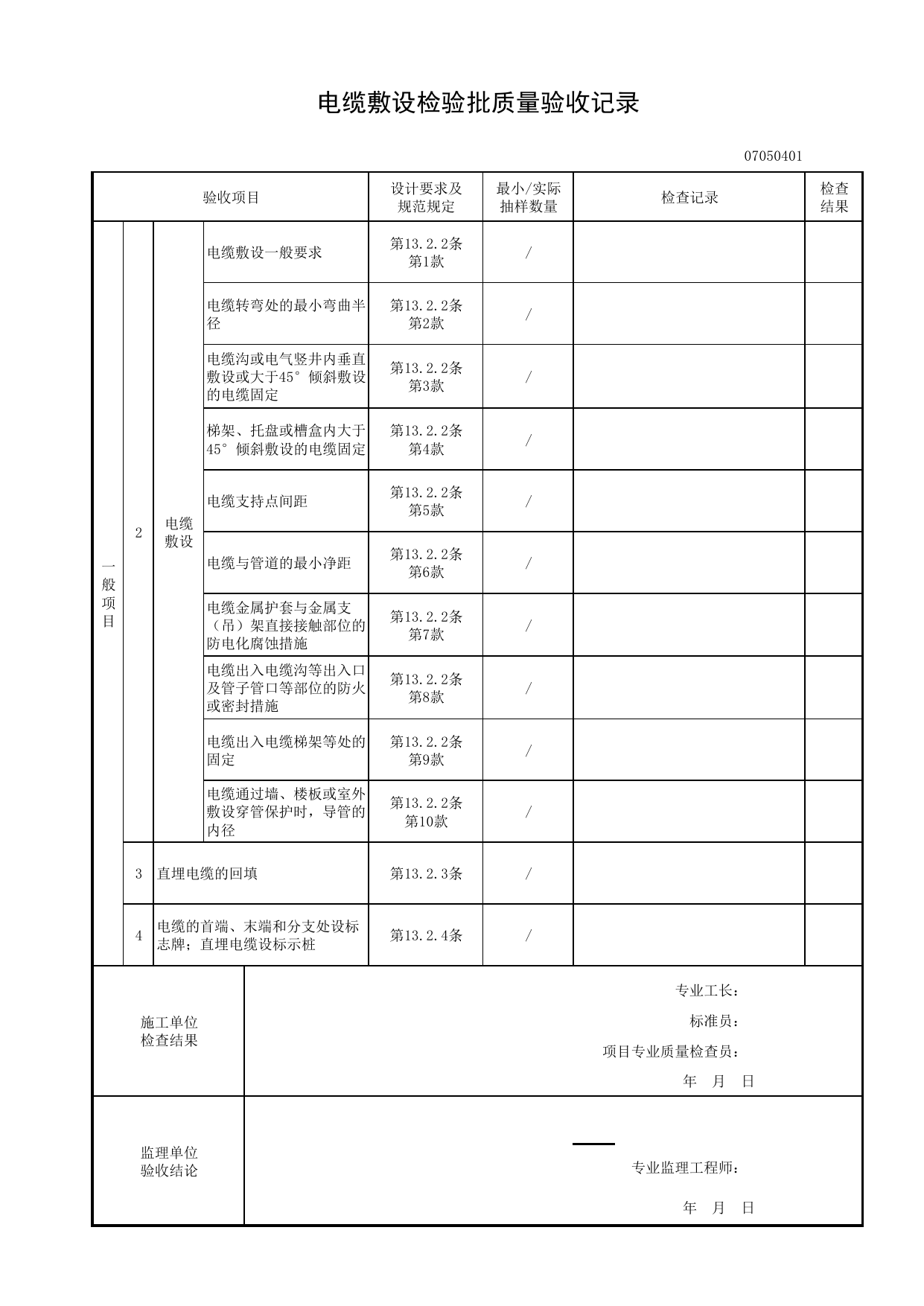

电缆敷设检验批质量验收记录07050401单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1金属电缆支架与保护导体可靠连接第13.1.1条/2电缆敷设质量第13.1.2条/3电缆敷设的防护措施第13.1.3条/4并联使用的电力电缆型号、规格、长度第13.1.4条/5交流单芯电缆或分相后的每相电缆不得单根独穿于钢导管内，固定用的夹具和支架不应形成闭合磁路第13.1.5条/6电缆穿过零序电流互感器处的接地、绝缘第13.1.6条/7电缆的敷设和排列布置第13.1.7条/一般项目1电缆支架安装电缆支架在承力建筑钢结构构件上的安装第13.2.1条第1款/电缆支架层间最小距离第13.2.1条第2款/最上层电缆支架距构筑物顶板或梁底的最小净距第13.2.1条第3款/距其他设备的最小净距/最下层电缆支架距沟底、地面的最小距离第13.2.1条第4款/支架的连接和固定第13.2.1条第5款/金属支架的防腐第13.2.1条第6款/电缆敷设检验批质量验收记录07050401验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2电缆敷设电缆敷设一般要求第13.2.2条第1款/电缆转弯处的最小弯曲半径第13.2.2条第2款/电缆沟或电气竖井内垂直敷设或大于45°倾斜敷设的电缆固定第13.2.2条第3款/梯架、托盘或槽盒内大于45°倾斜敷设的电缆固定第13.2.2条第4款/电缆支持点间距第13.2.2条第5款/电缆与管道的最小净距第13.2.2条第6款/电缆金属护套与金属支（吊）架直接接触部位的防电化腐蚀措施第13.2.2条第7款/电缆出入电缆沟等出入口及管子管口等部位的防火或密封措施第13.2.2条第8款/电缆出入电缆梯架等处的固定第13.2.2条第9款/电缆通过墙、楼板或室外敷设穿管保护时，导管的内径第13.2.2条第10款/3直埋电缆的回填第13.2.3条/4电缆的首端、末端和分支处设标志牌；直埋电缆设标示桩第13.2.4条/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
