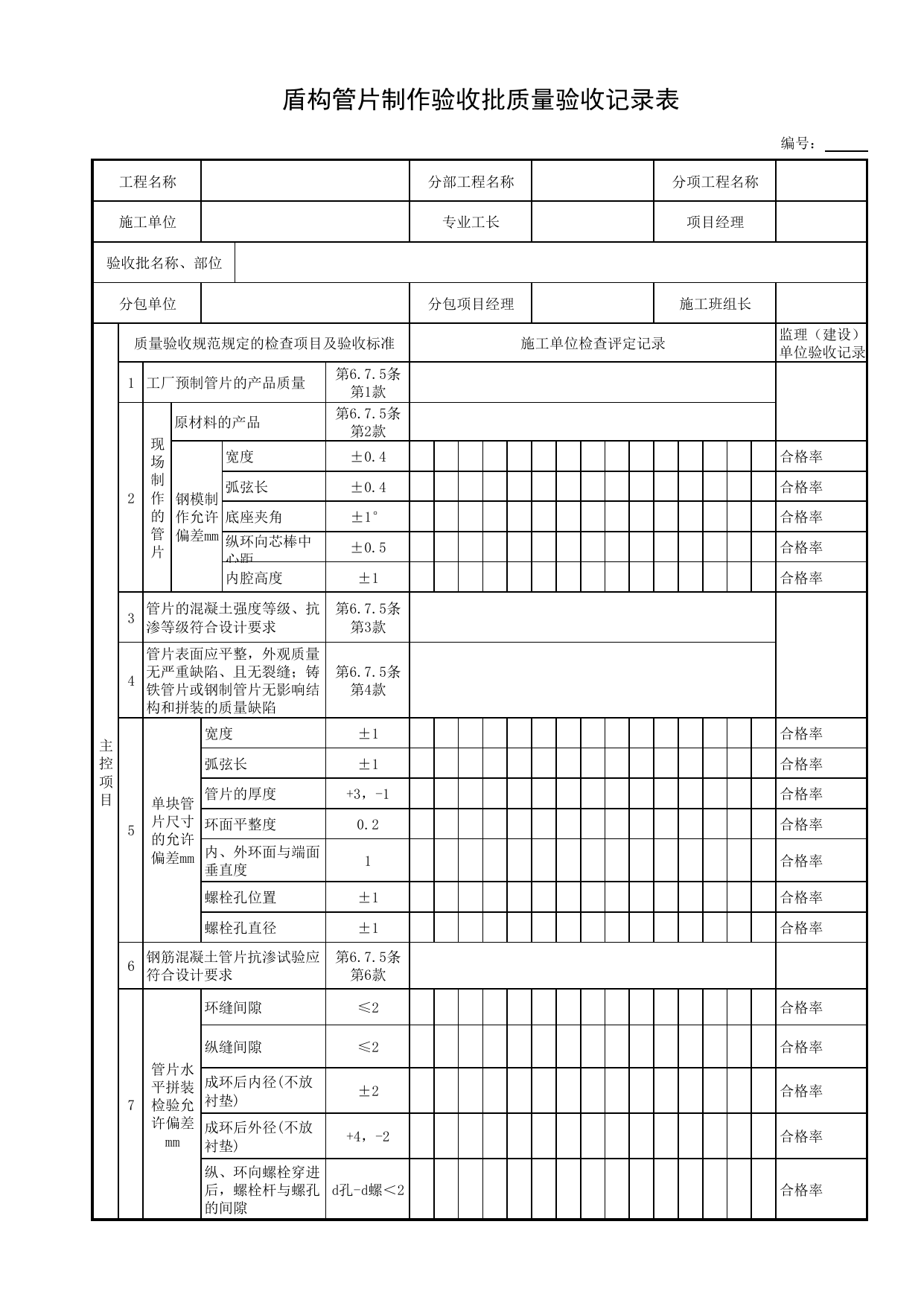

盾构管片制作验收批质量验收记录表编号：工程名称分部工程名称分项工程名称施工单位专业工长项目经理验收批名称、部位分包单位分包项目经理施工班组长主控项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记录1工厂预制管片的产品质量第6.7.5条第1款2现场制作的管片原材料的产品第6.7.5条第2款钢模制作允许偏差mm宽度±0.4合格率弧弦长±0.4合格率底座夹角±1°合格率纵环向芯棒中心距±0.5合格率内腔高度±1合格率3管片的混凝土强度等级、抗渗等级符合设计要求第6.7.5条第3款4管片表面应平整，外观质量无严重缺陷、且无裂缝；铸铁管片或钢制管片无影响结构和拼装的质量缺陷第6.7.5条第4款5单块管片尺寸的允许偏差mm宽度±1合格率弧弦长±1合格率管片的厚度+3，-1合格率环面平整度0.2合格率内、外环面与端面垂直度1合格率螺栓孔位置±1合格率螺栓孔直径±1合格率6钢筋混凝土管片抗渗试验应符合设计要求第6.7.5条第6款7管片水平拼装检验允许偏差mm环缝间隙≤2合格率纵缝间隙≤2合格率成环后内径(不放衬垫)±2合格率成环后外径(不放衬垫)+4，-2合格率纵、环向螺栓穿进后，螺栓杆与螺孔的间隙d孔-d螺＜2合格率盾构管片制作验收批质量验收记录表编号：一般项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记1钢筋混凝土管片无缺棱、掉边、麻面和露筋，表面无明显气泡和一般质量缺陷；铸铁管片或钢制管片防腐层完整第6.7.5条第8款2管片预埋件齐全，预埋孔完整、位置正确第6.7.5条第9款3防水密封条安装凹槽表面光洁，线形直顺第6.7.5条第10款4钢筋混凝土管片的钢筋骨架制作允许偏差mm主筋间距±10合格率骨架长、宽、高+5，-10合格率环、纵向螺栓孔畅通、内圆面平整主筋保护层±3合格率分布筋长度±10合格率分布筋间距±5合格率箍筋间距±10合格率预埋件位置±5合格率施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
