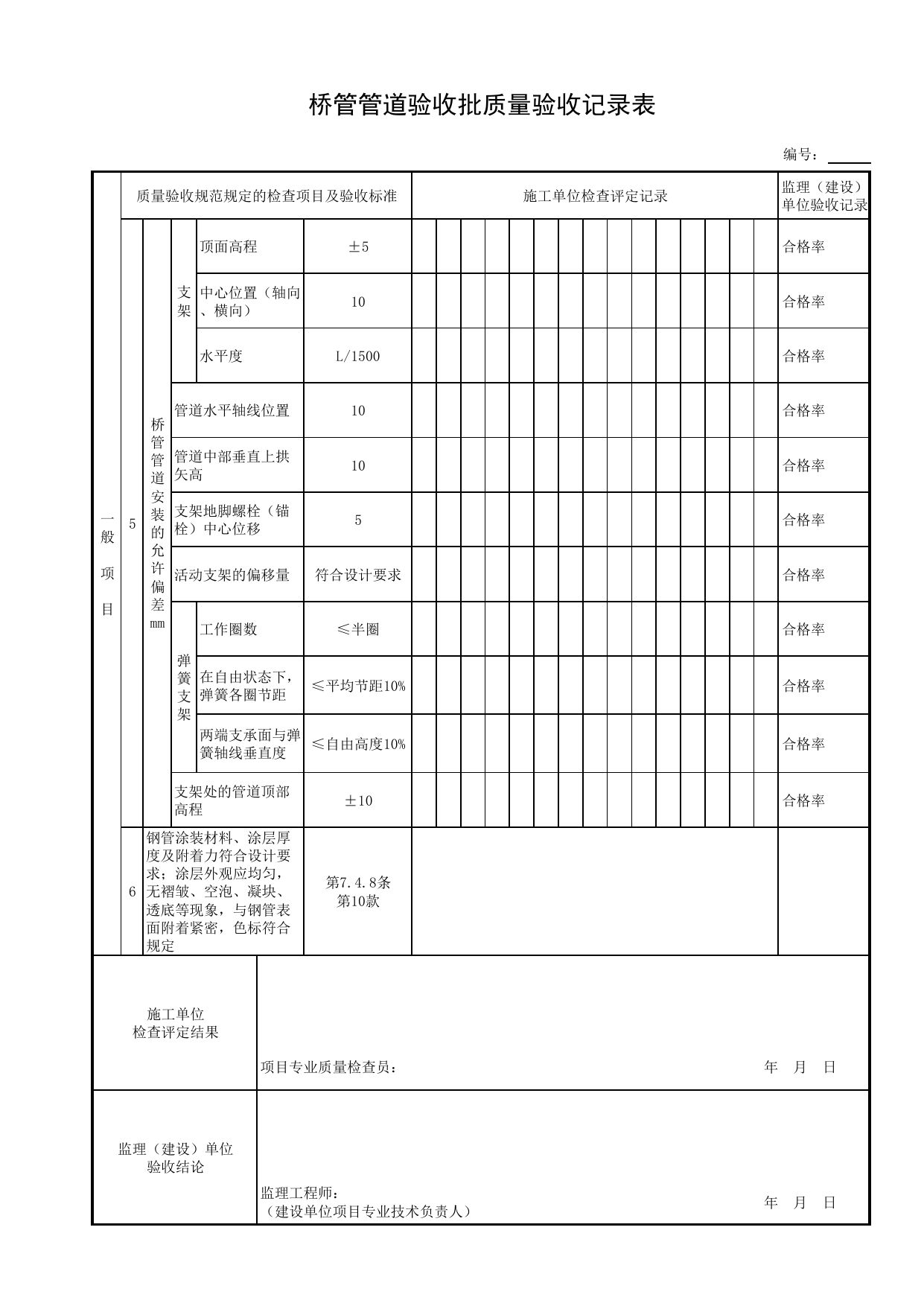

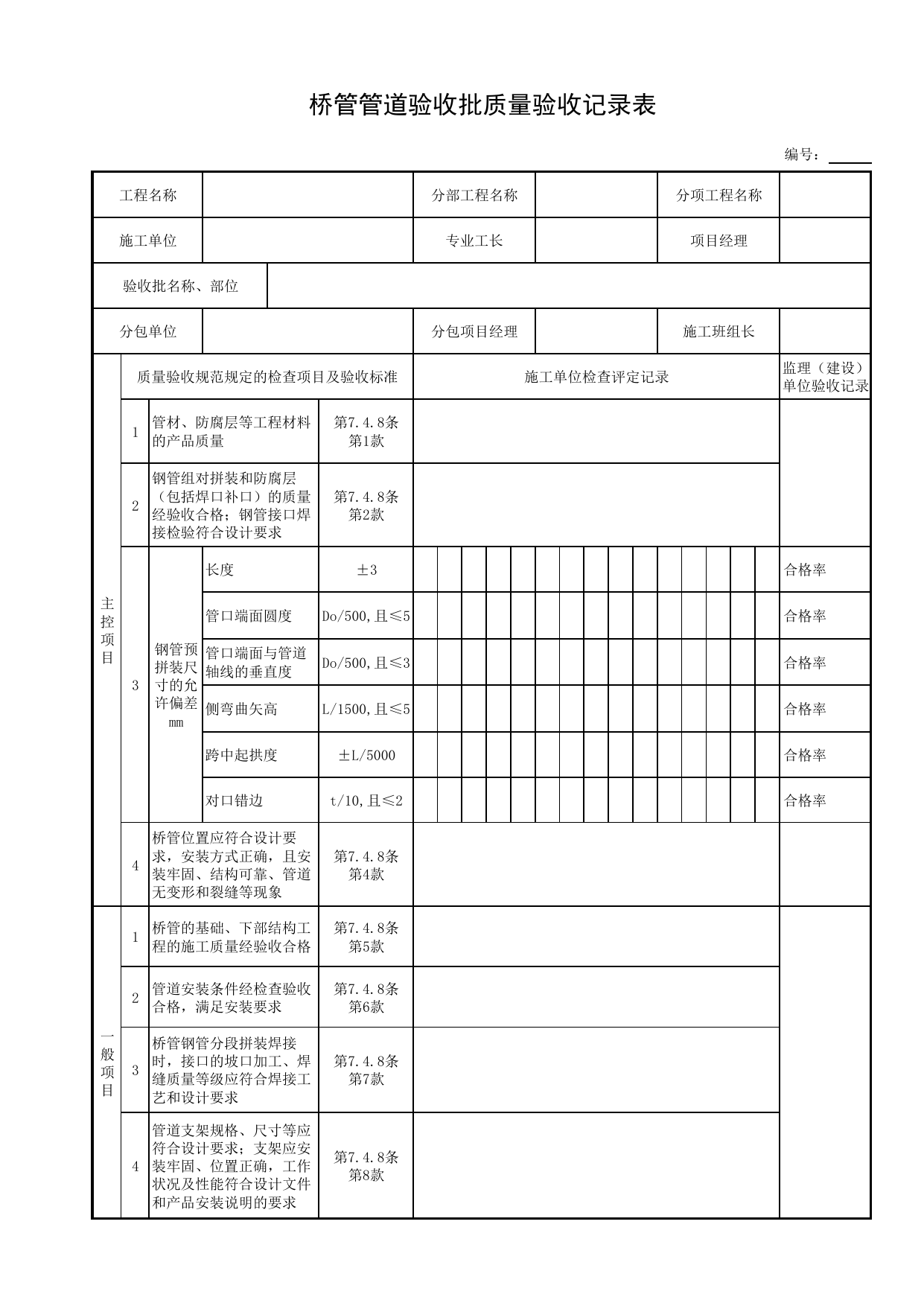

桥管管道验收批质量验收记录表编号：工程名称分部工程名称分项工程名称施工单位专业工长项目经理验收批名称、部位分包单位分包项目经理施工班组长主控项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记录1管材、防腐层等工程材料的产品质量第7.4.8条第1款2钢管组对拼装和防腐层（包括焊口补口）的质量经验收合格；钢管接口焊接检验符合设计要求第7.4.8条第2款3钢管预拼装尺寸的允许偏差mm长度±3合格率管口端面圆度Do/500,且≤5合格率管口端面与管道轴线的垂直度Do/500,且≤3合格率侧弯曲矢高L/1500,且≤5合格率跨中起拱度±L/5000合格率对口错边t/10,且≤2合格率4桥管位置应符合设计要求，安装方式正确，且安装牢固、结构可靠、管道无变形和裂缝等现象第7.4.8条第4款一般项目1桥管的基础、下部结构工程的施工质量经验收合格第7.4.8条第5款2管道安装条件经检查验收合格，满足安装要求第7.4.8条第6款3桥管钢管分段拼装焊接时，接口的坡口加工、焊缝质量等级应符合焊接工艺和设计要求第7.4.8条第7款4管道支架规格、尺寸等应符合设计要求；支架应安装牢固、位置正确，工作状况及性能符合设计文件和产品安装说明的要求第7.4.8条第8款桥管管道验收批质量验收记录表编号：一般项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记录5桥管管道安装的允许偏差mm支架顶面高程±5合格率中心位置（轴向、横向）10合格率水平度L/1500合格率管道水平轴线位置10合格率管道中部垂直上拱矢高10合格率支架地脚螺栓（锚栓）中心位移5合格率活动支架的偏移量符合设计要求合格率弹簧支架工作圈数≤半圈合格率在自由状态下，弹簧各圈节距≤平均节距10%合格率两端支承面与弹簧轴线垂直度≤自由高度10%合格率支架处的管道顶部高程±10合格率6钢管涂装材料、涂层厚度及附着力符合设计要求；涂层外观应均匀，无褶皱、空泡、凝块、透底等现象，与钢管表面附着紧密，色标符合规定第7.4.8条第10款施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
