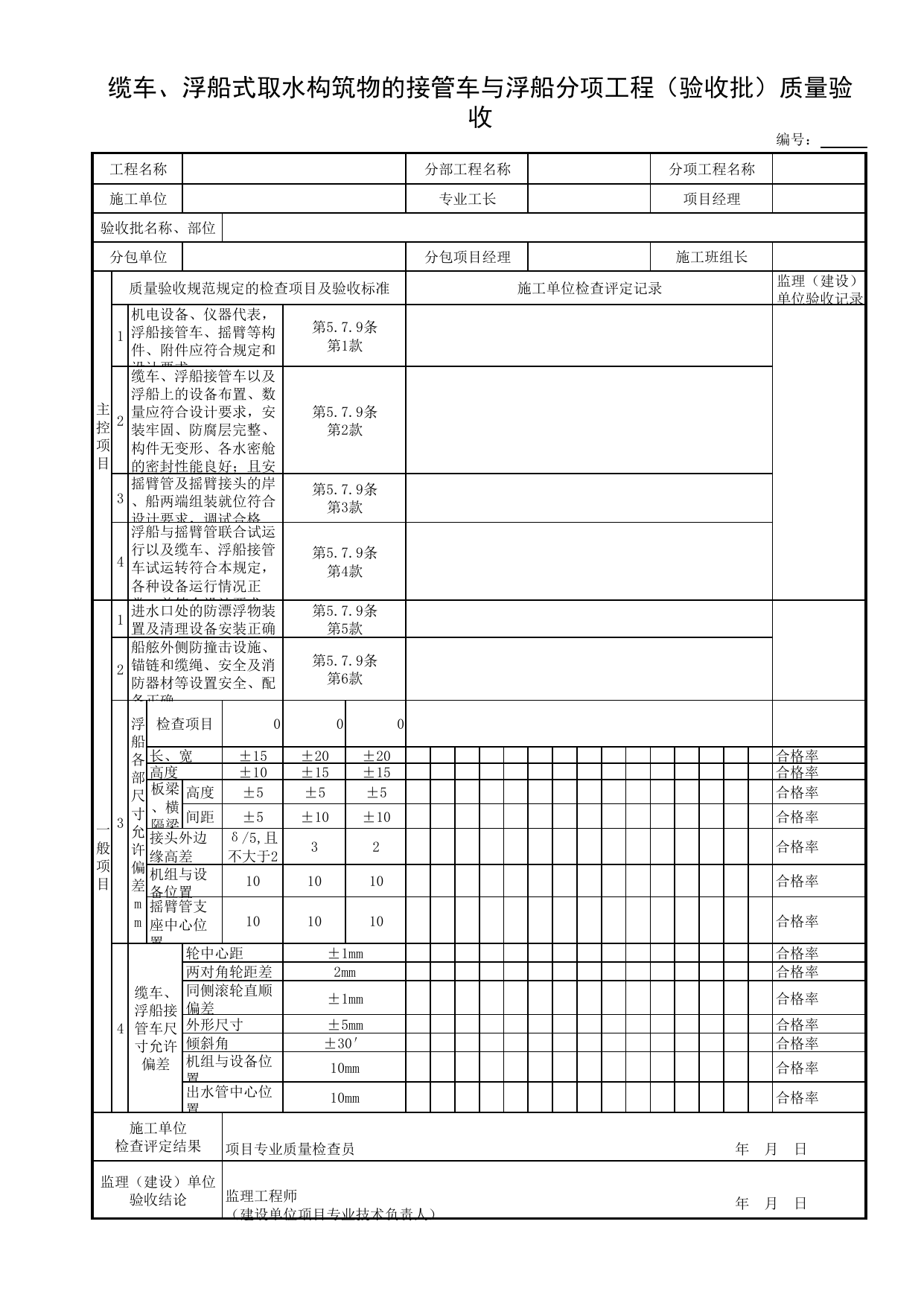

缆车、浮船式取水构筑物的接管车与浮船分项工程（验收批）质量验收编号：工程名称分部工程名称分项工程名称施工单位专业工长项目经理验收批名称、部位分包单位分包项目经理施工班组长主控项目质量验收规范规定的检查项目及验收标准施工单位检查评定记录监理（建设）单位验收记录1机电设备、仪器代表，浮船接管车、摇臂等构件、附件应符合规定和设计要求第5.7.9条第1款2缆车、浮船接管车以及浮船上的设备布置、数量应符合设计要求，安装牢固、防腐层完整、构件无变形、各水密舱的密封性能良好；且安第5.7.9条第2款3摇臂管及摇臂接头的岸、船两端组装就位符合设计要求，调试合格第5.7.9条第3款4浮船与摇臂管联合试运行以及缆车、浮船接管车试运转符合本规定，各种设备运行情况正常，并符合设计要求第5.7.9条第4款一般项目1进水口处的防漂浮物装置及清理设备安装正确第5.7.9条第5款2船舷外侧防撞击设施、锚链和缆绳、安全及消防器材等设置安全、配备正确第5.7.9条第6款3浮船各部尺寸允许偏差mm检查项目000长、宽±15±20±20合格率高度±10±15±15合格率板梁、横隔梁高度±5±5±5合格率间距±5±10±10合格率接头外边缘高差δ/5,且不大于232合格率机组与设备位置101010合格率摇臂管支座中心位置101010合格率4缆车、浮船接管车尺寸允许偏差轮中心距±1mm合格率两对角轮距差2mm合格率同侧滚轮直顺偏差±1mm合格率外形尺寸±5mm合格率倾斜角±30′合格率机组与设备位置10mm合格率出水管中心位置10mm合格率施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日
