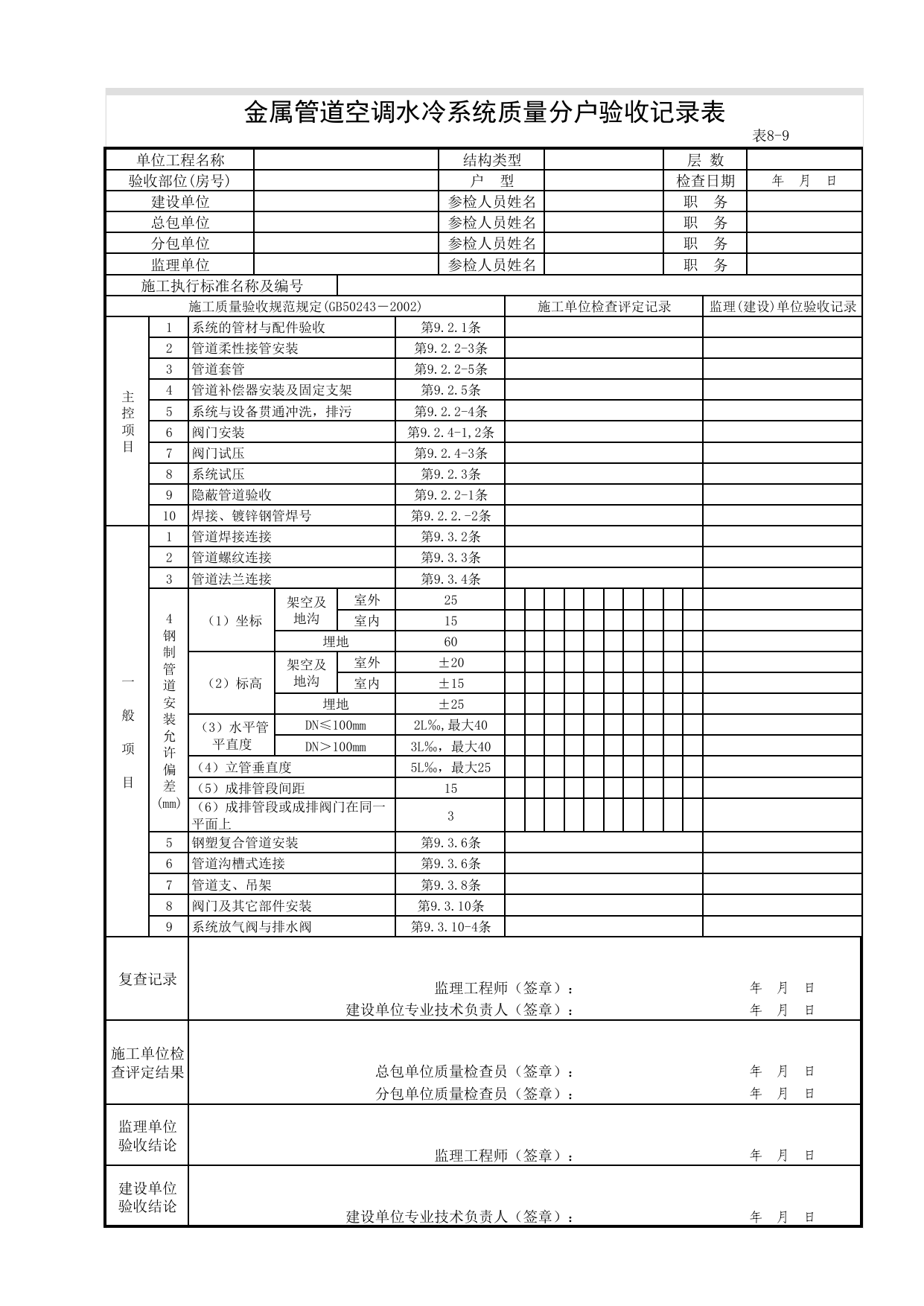

金属管道空调水冷系统质量分户验收记录表表8-9单位工程名称结构类型层数验收部位(房号)户型检查日期年月日建设单位参检人员姓名职务总包单位参检人员姓名职务分包单位参检人员姓名职务监理单位参检人员姓名职务施工执行标准名称及编号施工质量验收规范规定(GB50243－2002)施工单位检查评定记录监理(建设)单位验收记录主控项目1系统的管材与配件验收第9.2.1条2管道柔性接管安装第9.2.2-3条3管道套管第9.2.2-5条4管道补偿器安装及固定支架第9.2.5条5系统与设备贯通冲洗，排污第9.2.2-4条6阀门安装第9.2.4-1,2条7阀门试压第9.2.4-3条8系统试压第9.2.3条9隐蔽管道验收第9.2.2-1条10焊接、镀锌钢管焊号第9.2.2.-2条一般项目1管道焊接连接第9.3.2条2管道螺纹连接第9.3.3条3管道法兰连接第9.3.4条4钢制管道安装允许偏差(mm)（1）坐标架空及地沟室外25室内15埋地60（2）标高架空及地沟室外±20室内±15埋地±25（3）水平管平直度DN≤100mm2L‰,最大40DN＞100mm3L‰，最大40（4）立管垂直度5L‰，最大25（5）成排管段间距15（6）成排管段或成排阀门在同一平面上35钢塑复合管道安装第9.3.6条6管道沟槽式连接第9.3.6条7管道支、吊架第9.3.8条8阀门及其它部件安装第9.3.10条9系统放气阀与排水阀第9.3.10-4条复查记录监理工程师（签章）：年月日建设单位专业技术负责人（签章）：年月日施工单位检查评定结果总包单位质量检查员（签章）：年月日分包单位质量检查员（签章）：年月日监理单位验收结论监理工程师（签章）：年月日建设单位验收结论建设单位专业技术负责人（签章）：年月日
