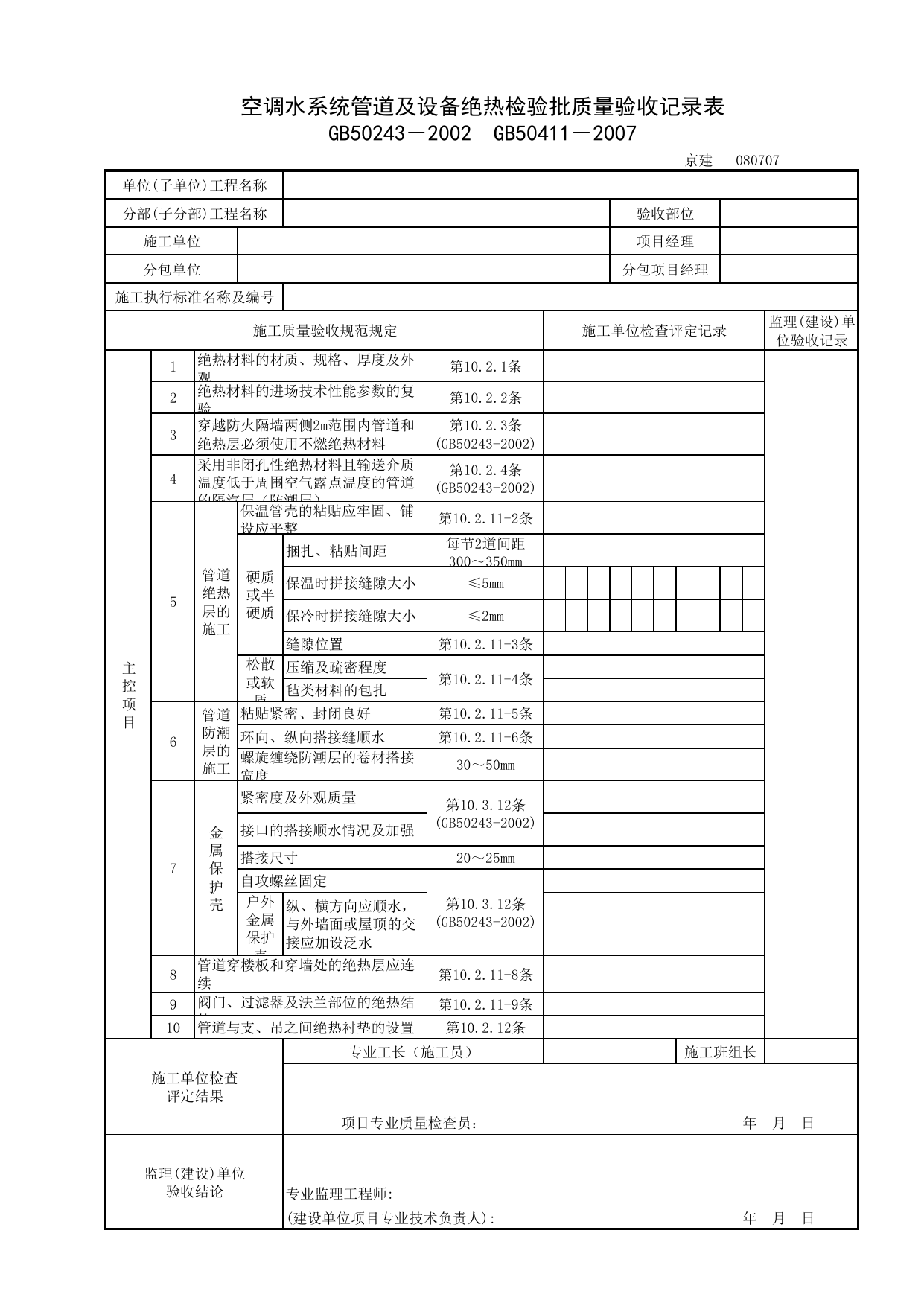

空调水系统管道及设备绝热检验批质量验收记录表GB50243－2002GB50411－2007京建080707单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1绝热材料的材质、规格、厚度及外观第10.2.1条2绝热材料的进场技术性能参数的复验第10.2.2条3穿越防火隔墙两侧2m范围内管道和绝热层必须使用不燃绝热材料第10.2.3条(GB50243-2002)4采用非闭孔性绝热材料且输送介质温度低于周围空气露点温度的管道的隔汽层（防潮层）第10.2.4条(GB50243-2002)5管道绝热层的施工保温管壳的粘贴应牢固、铺设应平整第10.2.11-2条硬质或半硬质捆扎、粘贴间距每节2道间距300～350mm保温时拼接缝隙大小≤5mm保冷时拼接缝隙大小≤2mm缝隙位置第10.2.11-3条松散或软质压缩及疏密程度第10.2.11-4条毡类材料的包扎6管道防潮层的施工粘贴紧密、封闭良好第10.2.11-5条环向、纵向搭接缝顺水第10.2.11-6条螺旋缠绕防潮层的卷材搭接宽度30～50mm7金属保护壳紧密度及外观质量第10.3.12条(GB50243-2002)接口的搭接顺水情况及加强搭接尺寸20～25mm自攻螺丝固定第10.3.12条(GB50243-2002)户外金属保护壳纵、横方向应顺水，与外墙面或屋顶的交接应加设泛水8管道穿楼板和穿墙处的绝热层应连续套管用不燃材料填实密封第10.2.11-8条9阀门、过滤器及法兰部位的绝热结构第10.2.11-9条10管道与支、吊之间绝热衬垫的设置第10.2.12条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人):年月日
