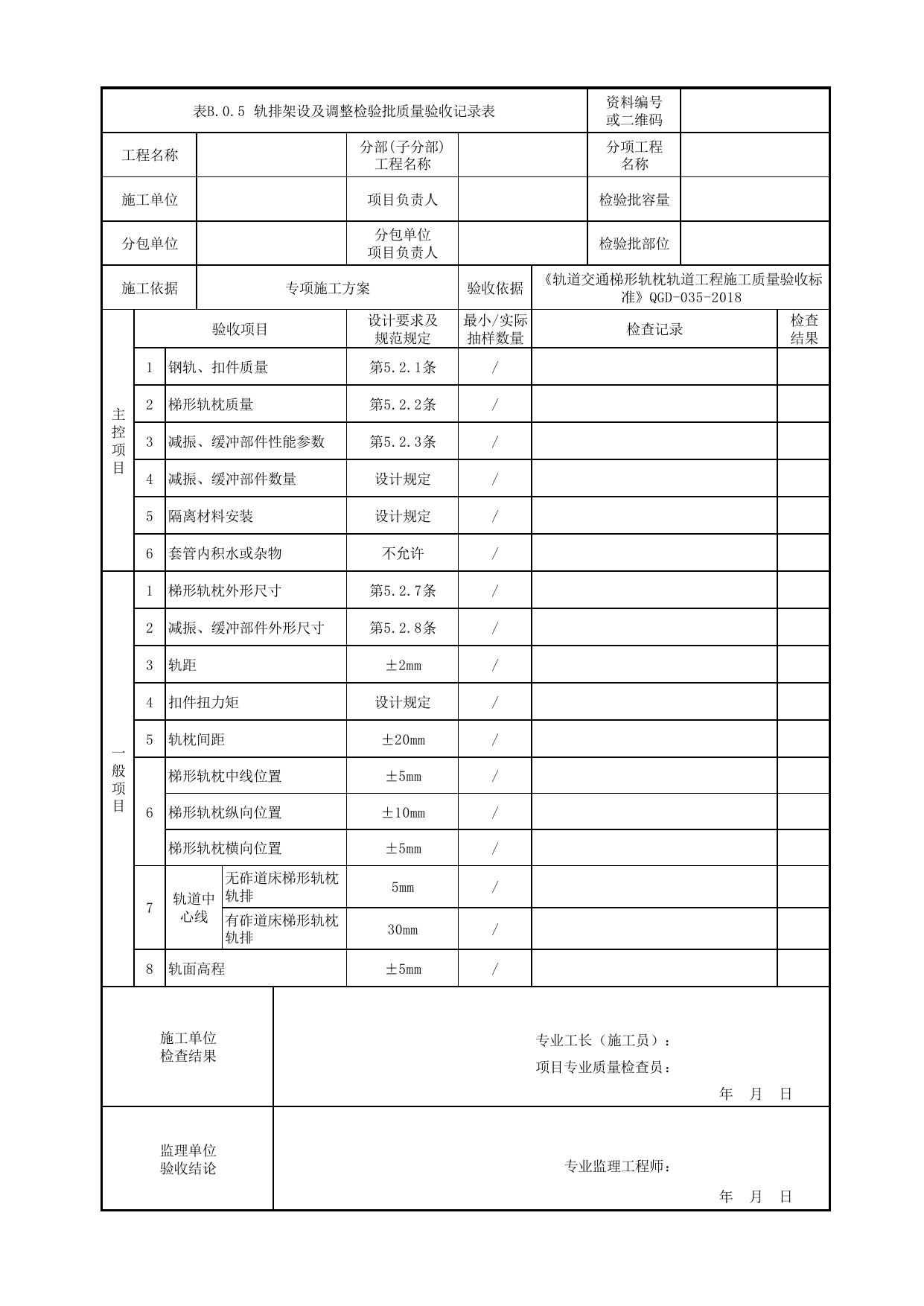

表B.0.5轨排架设及调整检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通梯形轨枕轨道工程施工质量验收标准》QGD-035-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1钢轨、扣件质量第5.2.1条/2梯形轨枕质量第5.2.2条/3减振、缓冲部件性能参数第5.2.3条/4减振、缓冲部件数量设计规定/5隔离材料安装设计规定/6套管内积水或杂物不允许/一般项目1梯形轨枕外形尺寸第5.2.7条/2减振、缓冲部件外形尺寸第5.2.8条/3轨距±2mm/4扣件扭力矩设计规定/5轨枕间距±20mm/6梯形轨枕中线位置±5mm/梯形轨枕纵向位置±10mm/梯形轨枕横向位置±5mm/7轨道中心线无砟道床梯形轨枕轨排5mm/有砟道床梯形轨枕轨排30mm/8轨面高程±5mm/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
