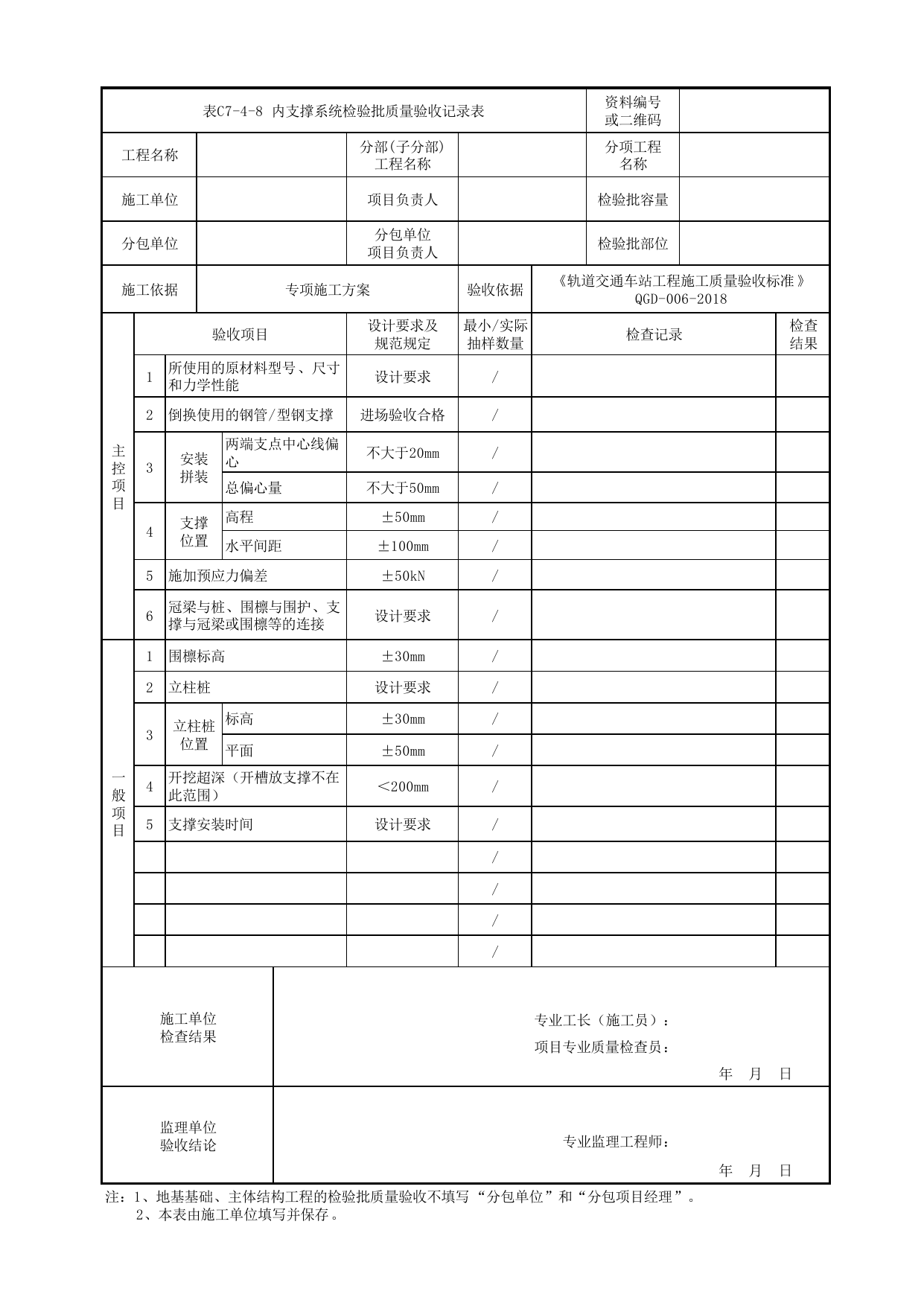

表C7-4-8内支撑系统检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通车站工程施工质量验收标准》QGD-006-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1所使用的原材料型号、尺寸和力学性能设计要求/2倒换使用的钢管/型钢支撑进场验收合格/3安装拼装两端支点中心线偏心不大于20mm/总偏心量不大于50mm/4支撑位置高程±50mm/水平间距±100mm/5施加预应力偏差±50kN/6冠梁与桩、围檩与围护、支撑与冠梁或围檩等的连接设计要求/一般项目1围檩标高±30mm/2立柱桩设计要求/3立柱桩位置标高±30mm/平面±50mm/4开挖超深（开槽放支撑不在此范围）＜200mm/5支撑安装时间设计要求/////施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
