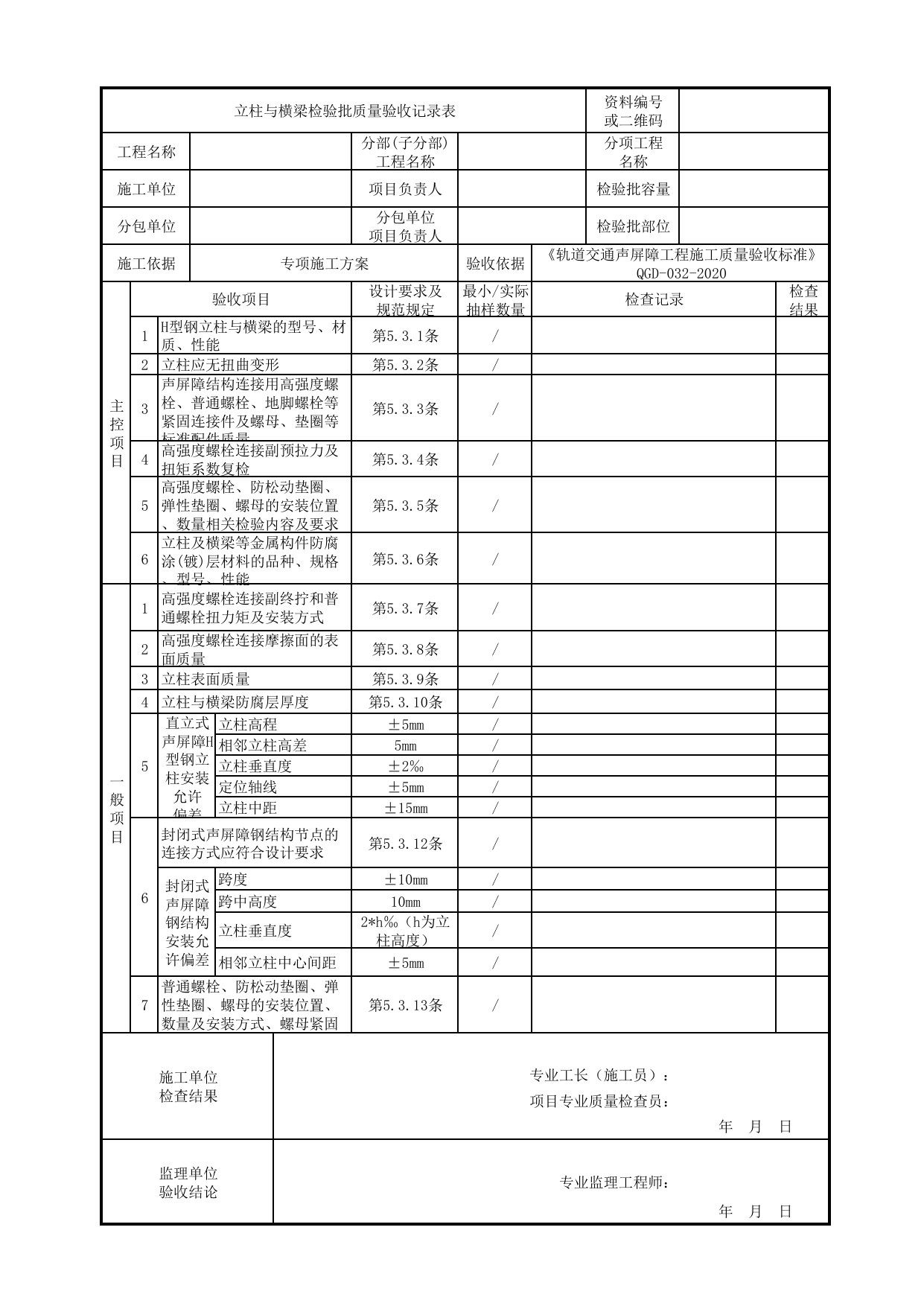

立柱与横梁检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通声屏障工程施工质量验收标准》QGD-032-2020主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1H型钢立柱与横梁的型号、材质、性能第5.3.1条/2立柱应无扭曲变形第5.3.2条/3声屏障结构连接用高强度螺栓、普通螺栓、地脚螺栓等紧固连接件及螺母、垫圈等标准配件质量第5.3.3条/4高强度螺栓连接副预拉力及扭矩系数复检第5.3.4条/5高强度螺栓、防松动垫圈、弹性垫圈、螺母的安装位置、数量相关检验内容及要求第5.3.5条/6立柱及横梁等金属构件防腐涂(镀)层材料的品种、规格、型号、性能第5.3.6条/一般项目1高强度螺栓连接副终拧和普通螺栓扭力矩及安装方式第5.3.7条/2高强度螺栓连接摩擦面的表面质量第5.3.8条/3立柱表面质量第5.3.9条/4立柱与横梁防腐层厚度第5.3.10条/5直立式声屏障H型钢立柱安装允许偏差立柱高程±5mm/相邻立柱高差5mm/立柱垂直度±2‰/定位轴线±5mm/立柱中距±15mm/6封闭式声屏障钢结构节点的连接方式应符合设计要求第5.3.12条/封闭式声屏障钢结构安装允许偏差跨度±10mm/跨中高度10mm/立柱垂直度2*h‰（h为立柱高度）/相邻立柱中心间距±5mm/7普通螺栓、防松动垫圈、弹性垫圈、螺母的安装位置、数量及安装方式、螺母紧固第5.3.13条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
