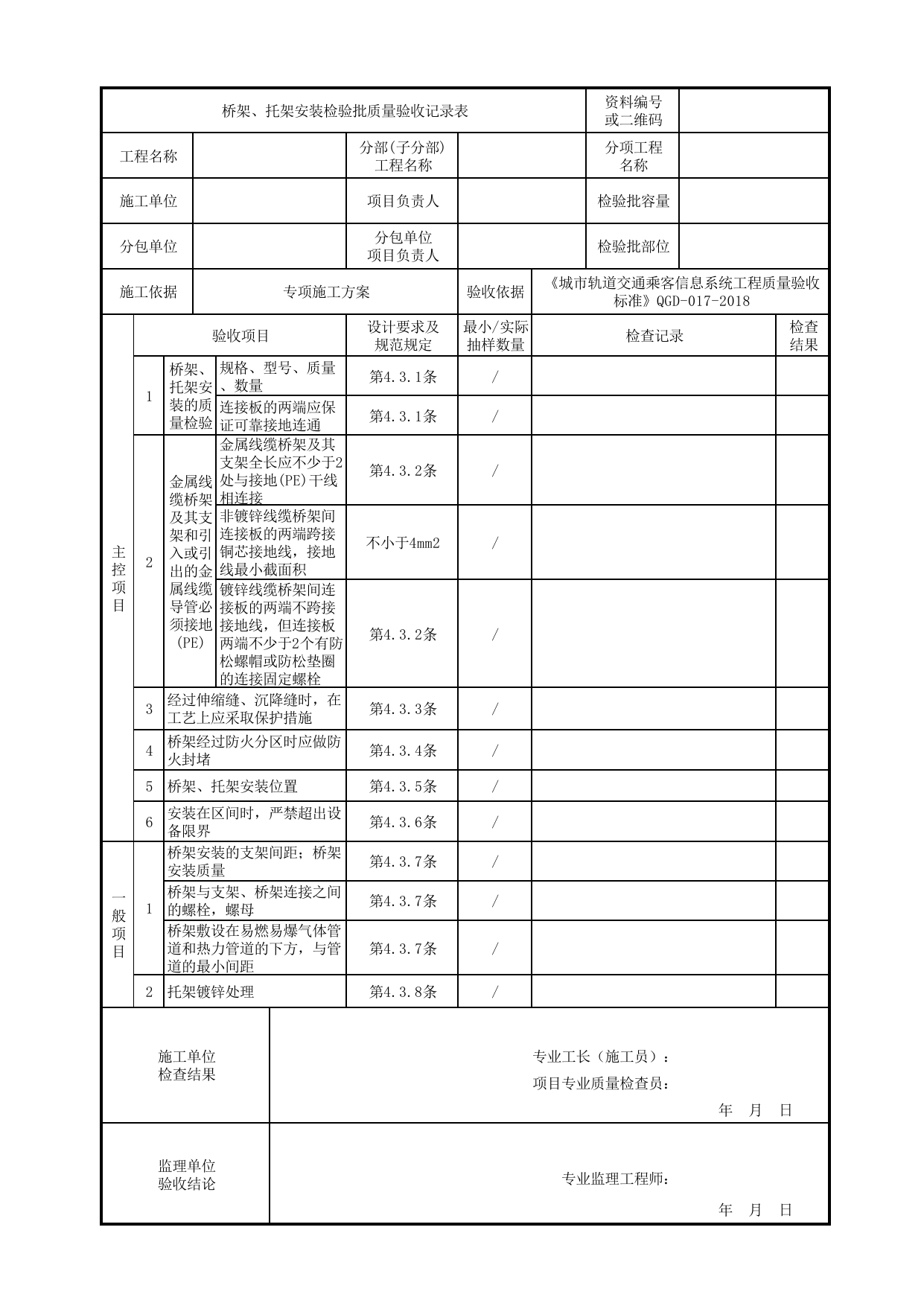

桥架、托架安装检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通乘客信息系统工程质量验收标准》QGD-017-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1桥架、托架安装的质量检验规格、型号、质量、数量第4.3.1条/连接板的两端应保证可靠接地连通第4.3.1条/2金属线缆桥架及其支架和引入或引出的金属线缆导管必须接地(PE)金属线缆桥架及其支架全长应不少于2处与接地(PE)干线相连接第4.3.2条/非镀锌线缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2/镀锌线缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓第4.3.2条/3经过伸缩缝、沉降缝时，在工艺上应采取保护措施第4.3.3条/4桥架经过防火分区时应做防火封堵第4.3.4条/5桥架、托架安装位置第4.3.5条/6安装在区间时，严禁超出设备限界第4.3.6条/一般项目1桥架安装的支架间距；桥架安装质量第4.3.7条/桥架与支架、桥架连接之间的螺栓，螺母第4.3.7条/桥架敷设在易燃易爆气体管道和热力管道的下方，与管道的最小间距第4.3.7条/2托架镀锌处理第4.3.8条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
