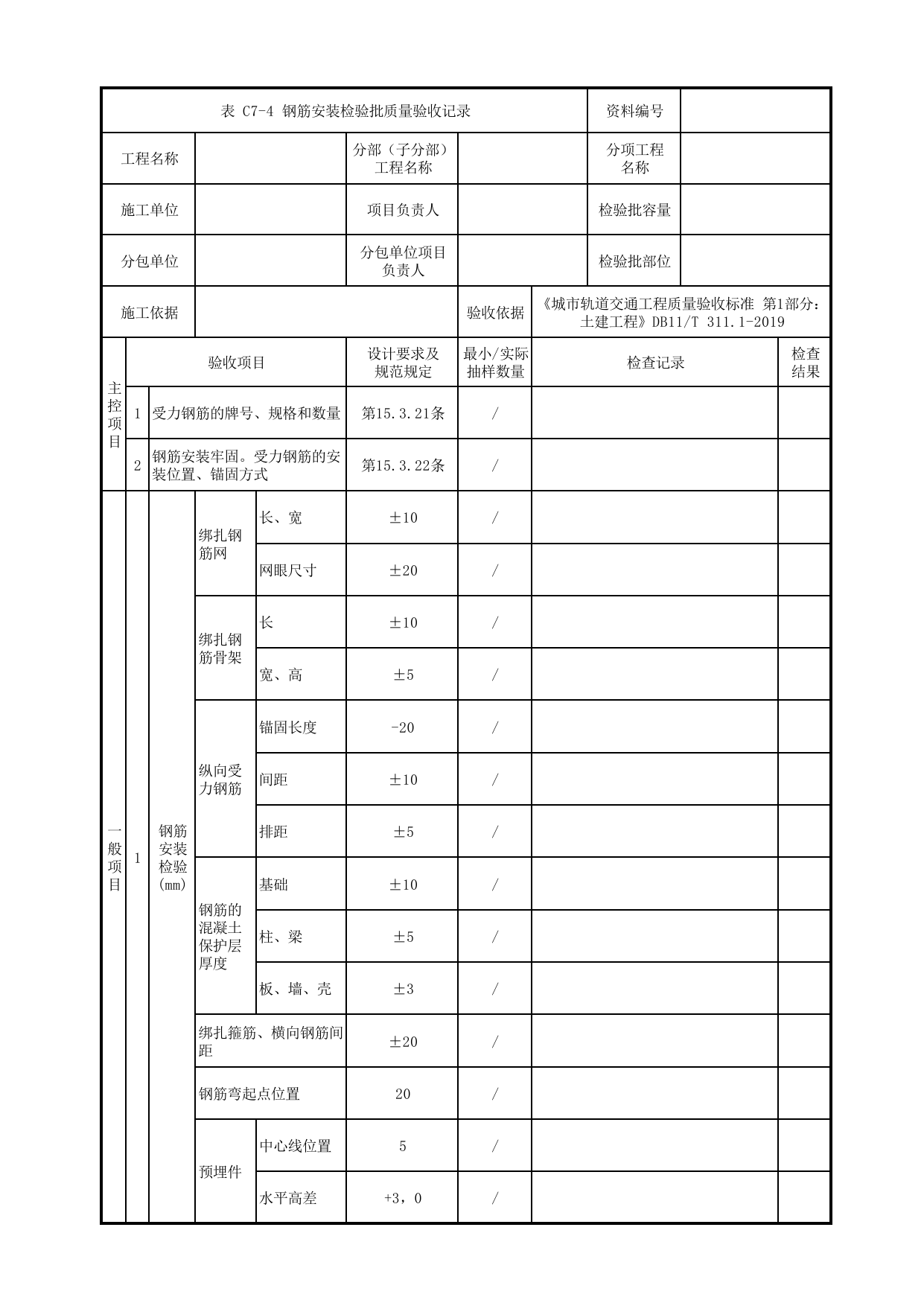

表C7-4钢筋安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1受力钢筋的牌号、规格和数量第15.3.21条/2钢筋安装牢固。受力钢筋的安装位置、锚固方式第15.3.22条/一般项目1钢筋安装检验(mm)绑扎钢筋网长、宽±10/网眼尺寸±20/绑扎钢筋骨架长±10/宽、高±5/纵向受力钢筋锚固长度-20/间距±10/排距±5/钢筋的混凝土保护层厚度基础±10/柱、梁±5/板、墙、壳±3/绑扎箍筋、横向钢筋间距±20/钢筋弯起点位置20/预埋件中心线位置5/水平高差+3，0/表C7-4钢筋安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2钢筋安装(mm)受力钢筋全长±10/弯起钢筋位置20/箍筋内净距±3/主筋横向位置10/箍筋位置15/箍筋垂直度15/钢筋保护层厚度+5，0/其他钢筋位置10/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。
