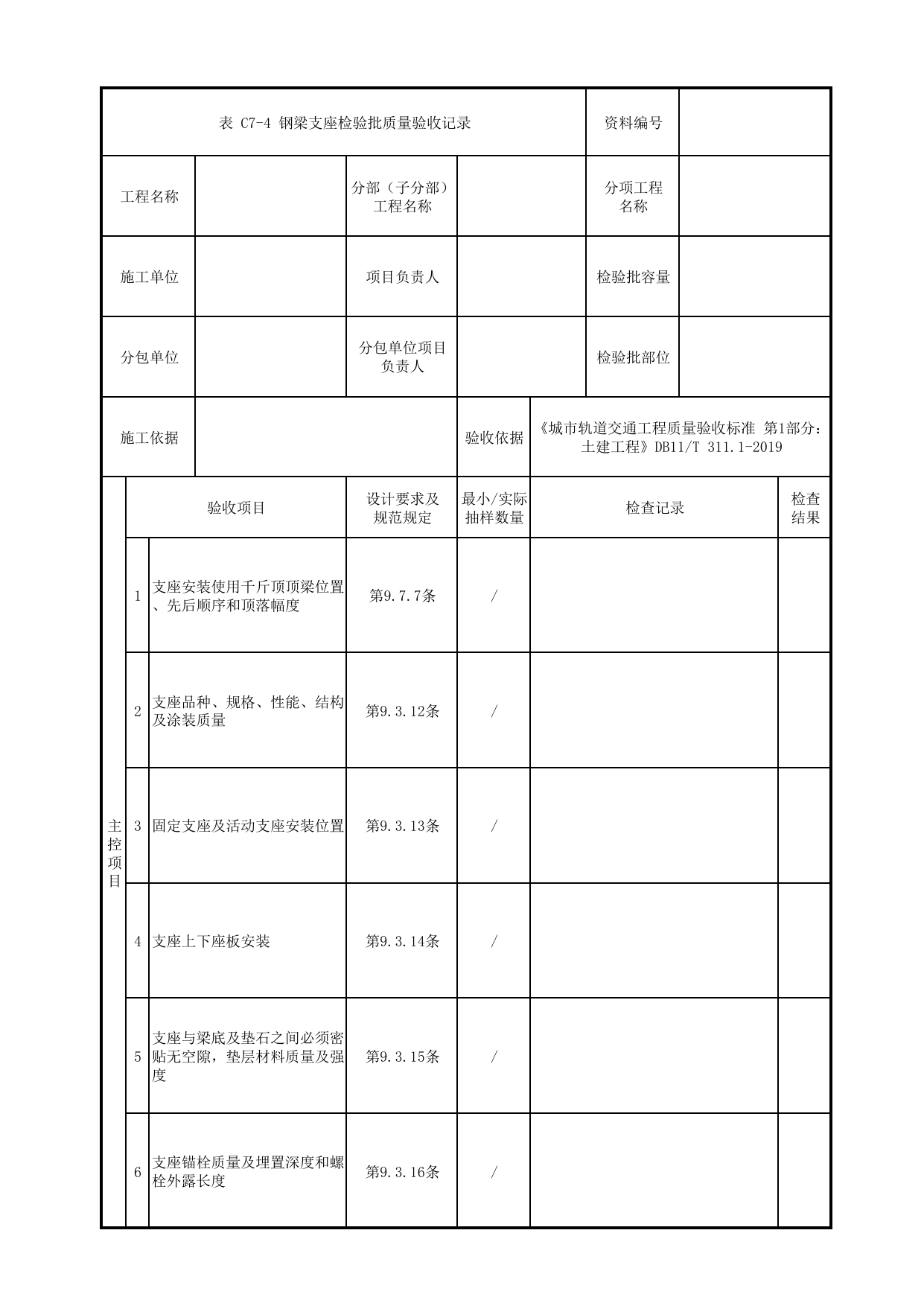

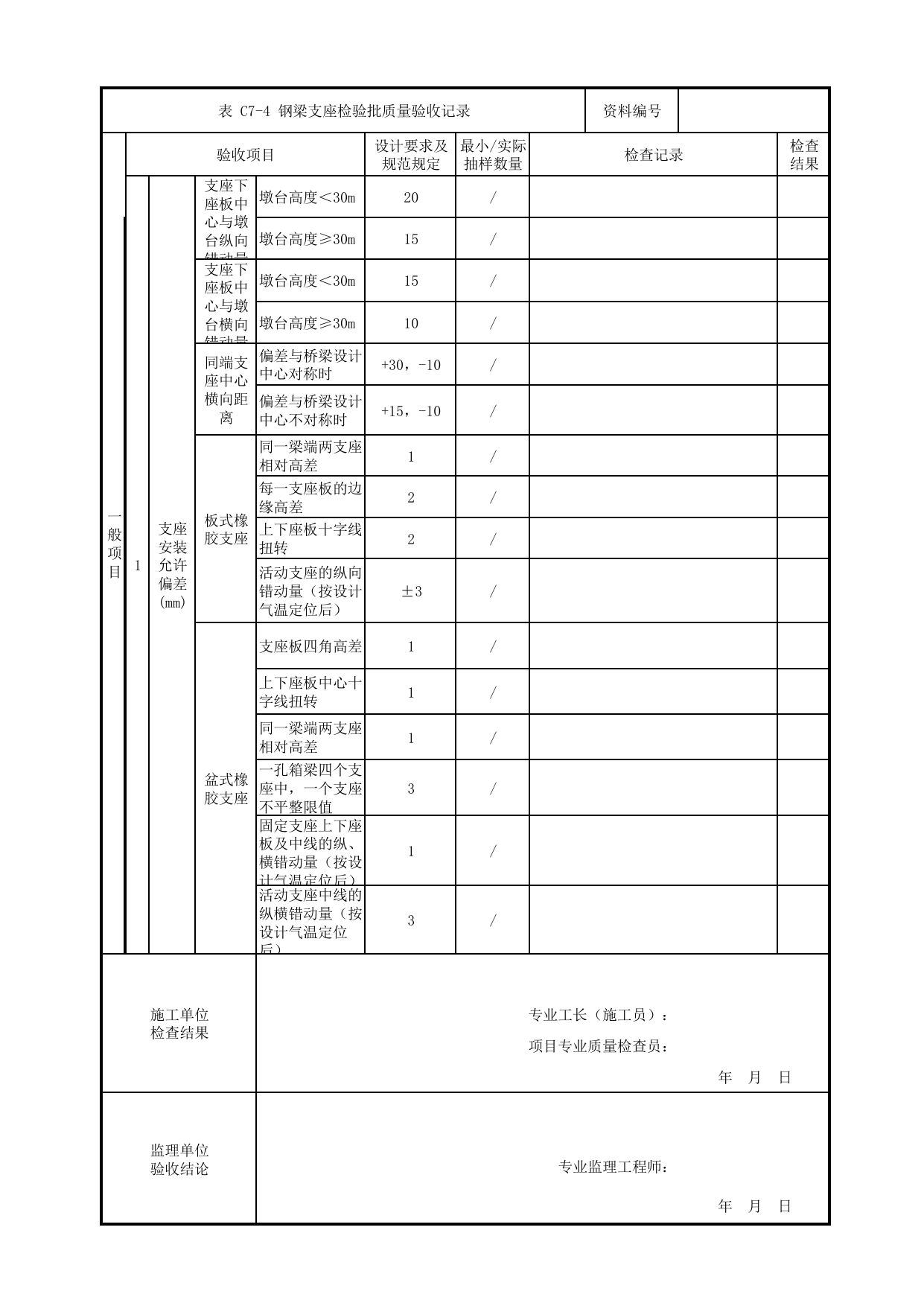

表C7-4钢梁支座检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1支座安装使用千斤顶顶梁位置、先后顺序和顶落幅度第9.7.7条/2支座品种、规格、性能、结构及涂装质量第9.3.12条/3固定支座及活动支座安装位置第9.3.13条/4支座上下座板安装第9.3.14条/5支座与梁底及垫石之间必须密贴无空隙，垫层材料质量及强度第9.3.15条/6支座锚栓质量及埋置深度和螺栓外露长度第9.3.16条/表C7-4钢梁支座检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1支座安装允许偏差(mm)支座下座板中心与墩台纵向错动量墩台高度＜30m20/墩台高度≥30m15/支座下座板中心与墩台横向错动量墩台高度＜30m15/墩台高度≥30m10/同端支座中心横向距离偏差与桥梁设计中心对称时+30，-10/偏差与桥梁设计中心不对称时+15，-10/板式橡胶支座同一梁端两支座相对高差1/每一支座板的边缘高差2/上下座板十字线扭转2/活动支座的纵向错动量（按设计气温定位后）±3/盆式橡胶支座支座板四角高差1/上下座板中心十字线扭转1/同一梁端两支座相对高差1/一孔箱梁四个支座中，一个支座不平整限值3/固定支座上下座板及中线的纵、横错动量（按设计气温定位后）1/活动支座中线的纵横错动量（按设计气温定位后）3/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
