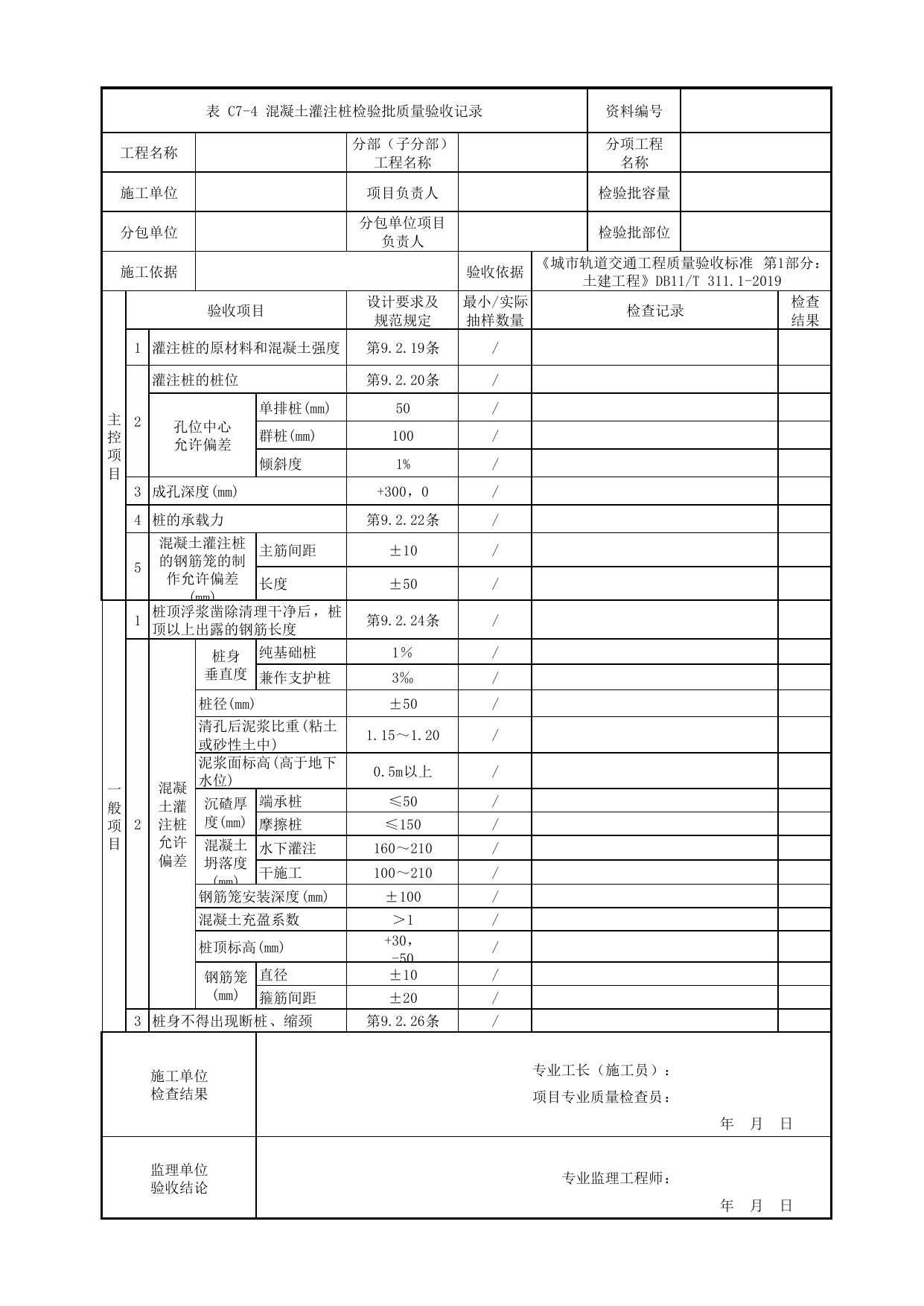

表C7-4混凝土灌注桩检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1灌注桩的原材料和混凝土强度第9.2.19条/2灌注桩的桩位第9.2.20条/孔位中心允许偏差单排桩(mm)50/群桩(mm)100/倾斜度1%/3成孔深度(mm)+300，0/4桩的承载力第9.2.22条/5混凝土灌注桩的钢筋笼的制作允许偏差(mm)主筋间距±10/长度±50/一般项目1桩顶浮浆凿除清理干净后，桩顶以上出露的钢筋长度第9.2.24条/2混凝土灌注桩允许偏差桩身垂直度纯基础桩1％/兼作支护桩3‰/桩径(mm)±50/清孔后泥浆比重(粘土或砂性土中)1.15～1.20/泥浆面标高(高于地下水位)0.5m以上/沉碴厚度(mm)端承桩≤50/摩擦桩≤150/混凝土坍落度(mm)水下灌注160～210/干施工100～210/钢筋笼安装深度(mm)±100/混凝土充盈系数＞1/桩顶标高(mm)+30，-50/钢筋笼(mm)直径±10/箍筋间距±20/3桩身不得出现断桩、缩颈第9.2.26条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
