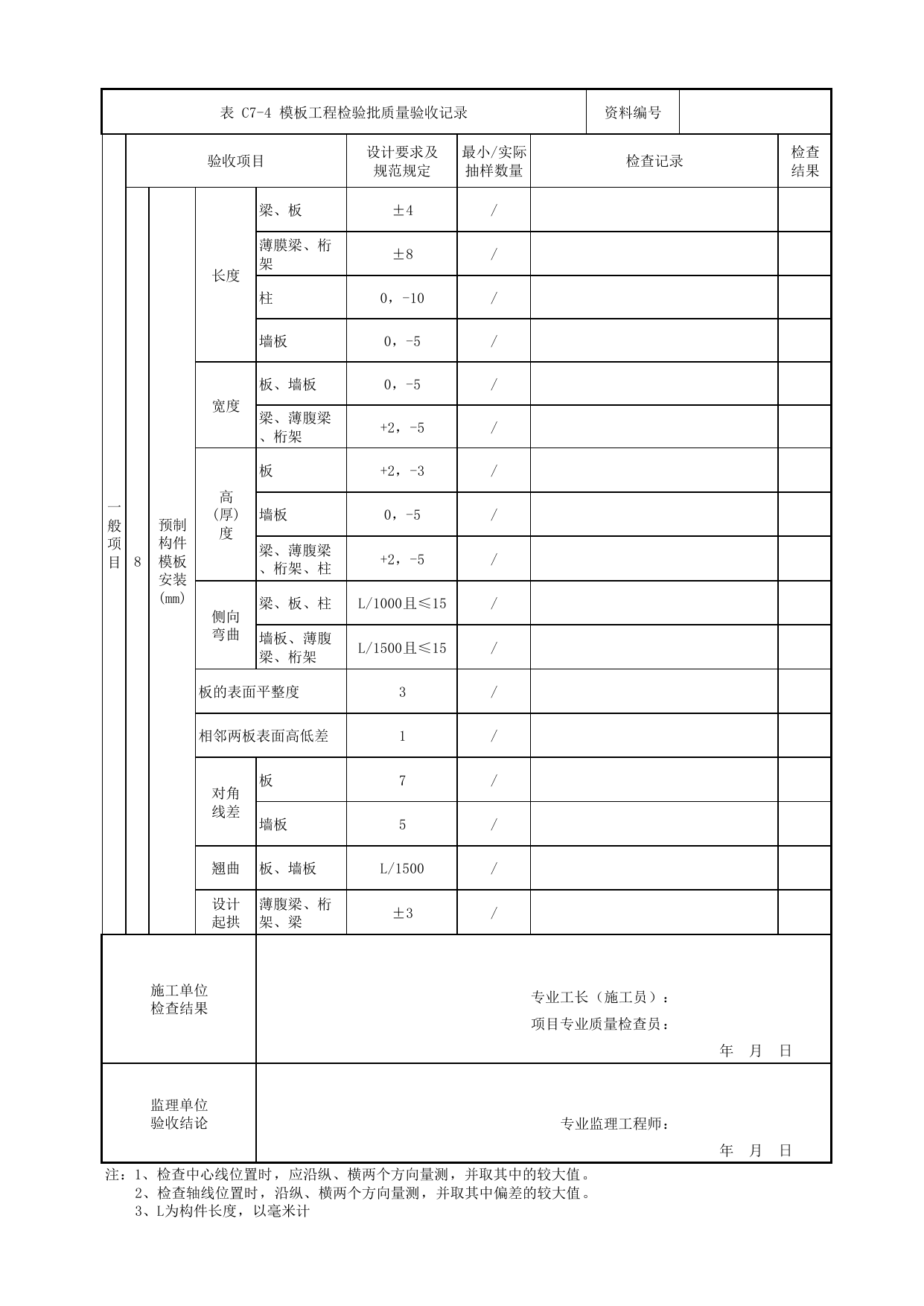

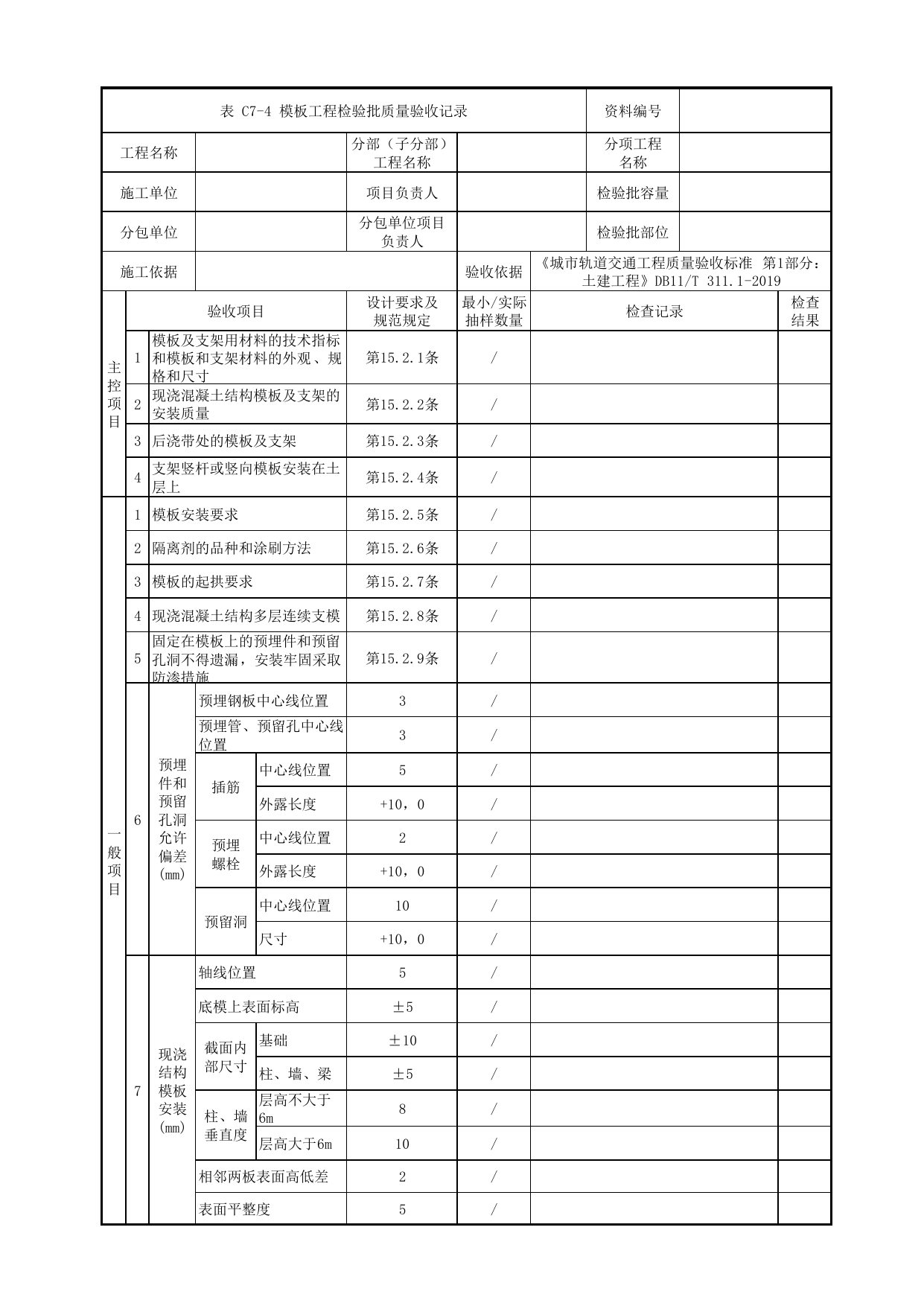

表C7-4模板工程检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1模板及支架用材料的技术指标和模板和支架材料的外观、规格和尺寸第15.2.1条/2现浇混凝土结构模板及支架的安装质量第15.2.2条/3后浇带处的模板及支架第15.2.3条/4支架竖杆或竖向模板安装在土层上第15.2.4条/一般项目1模板安装要求第15.2.5条/2隔离剂的品种和涂刷方法第15.2.6条/3模板的起拱要求第15.2.7条/4现浇混凝土结构多层连续支模第15.2.8条/5固定在模板上的预埋件和预留孔洞不得遗漏，安装牢固采取防渗措施第15.2.9条/6预埋件和预留孔洞允许偏差(mm)预埋钢板中心线位置3/预埋管、预留孔中心线位置3/插筋中心线位置5/外露长度+10，0/预埋螺栓中心线位置2/外露长度+10，0/预留洞中心线位置10/尺寸+10，0/7现浇结构模板安装(mm)轴线位置5/底模上表面标高±5/截面内部尺寸基础±10/柱、墙、梁±5/柱、墙垂直度层高不大于6m8/层高大于6m10/相邻两板表面高低差2/表面平整度5/表C7-4模板工程检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果8预制构件模板安装(mm)长度梁、板±4/薄膜梁、桁架±8/柱0，-10/墙板0，-5/宽度板、墙板0，-5/梁、薄腹梁、桁架+2，-5/高(厚)度板+2，-3/墙板0，-5/梁、薄腹梁、桁架、柱+2，-5/侧向弯曲梁、板、柱L/1000且≤15/墙板、薄腹梁、桁架L/1500且≤15/板的表面平整度3/相邻两板表面高低差1/对角线差板7/墙板5/翘曲板、墙板L/1500/设计起拱薄腹梁、桁架、梁±3/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。2、检查轴线位置时，沿纵、横两个方向量测，并取其中偏差的较大值。3、L为构件长度，以毫米计
