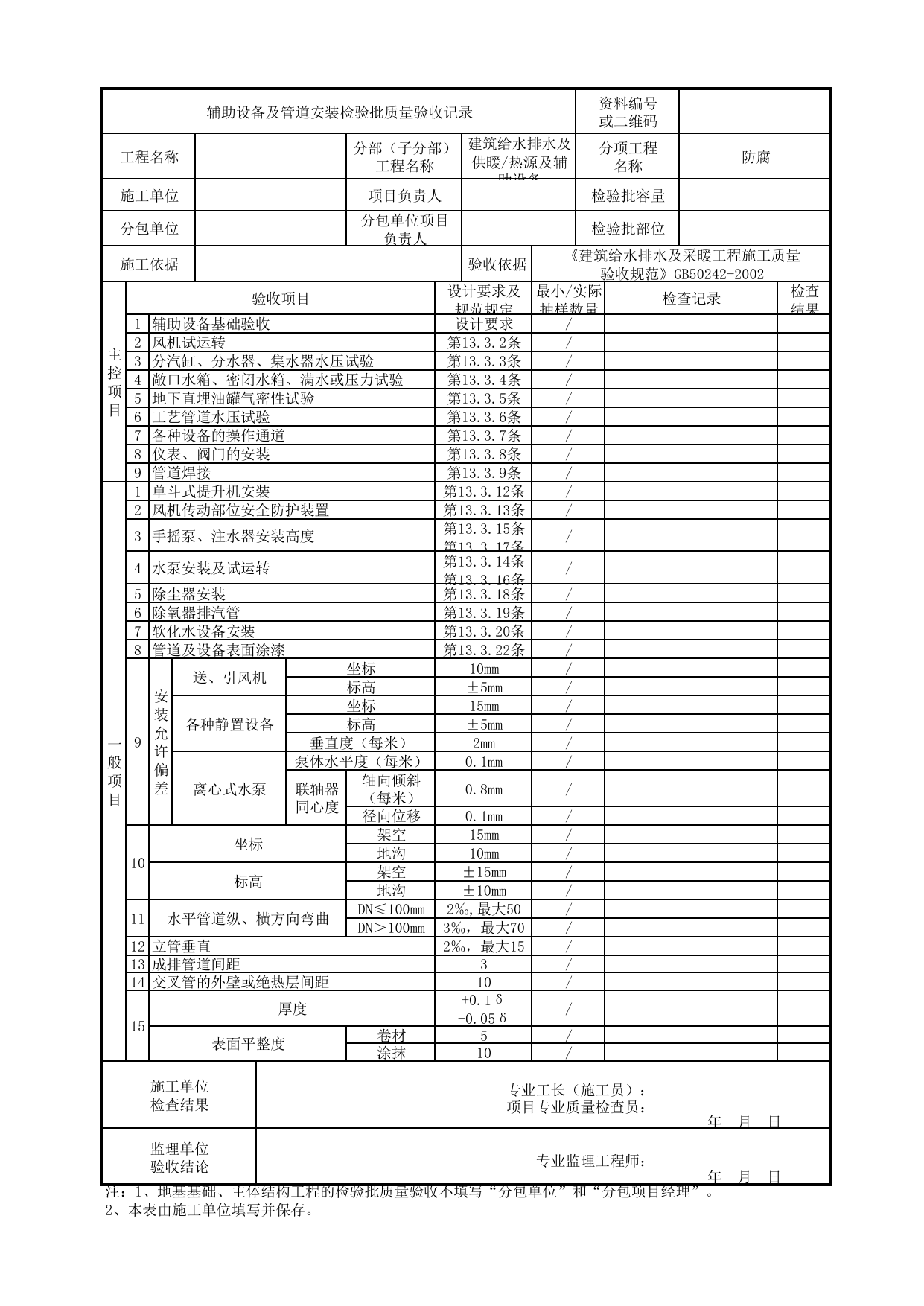

辅助设备及管道安装检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称建筑给水排水及供暖/热源及辅助设备分项工程名称防腐施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1辅助设备基础验收设计要求/2风机试运转第13.3.2条/3分汽缸、分水器、集水器水压试验第13.3.3条/4敞口水箱、密闭水箱、满水或压力试验第13.3.4条/5地下直埋油罐气密性试验第13.3.5条/6工艺管道水压试验第13.3.6条/7各种设备的操作通道第13.3.7条/8仪表、阀门的安装第13.3.8条/9管道焊接第13.3.9条/一般项目1单斗式提升机安装第13.3.12条/2风机传动部位安全防护装置第13.3.13条/3手摇泵、注水器安装高度第13.3.15条第13.3.17条/4水泵安装及试运转第13.3.14条第13.3.16条/5除尘器安装第13.3.18条/6除氧器排汽管第13.3.19条/7软化水设备安装第13.3.20条/8管道及设备表面涂漆第13.3.22条/9安装允许偏差送、引风机坐标10mm/标高±5mm/各种静置设备坐标15mm/标高±5mm/垂直度（每米）2mm/离心式水泵泵体水平度（每米）0.1mm/联轴器同心度轴向倾斜（每米）0.8mm/径向位移0.1mm/10坐标架空15mm/地沟10mm/标高架空±15mm/地沟±10mm/11水平管道纵、横方向弯曲DN≤100mm2‰,最大50/DN＞100mm3‰，最大70/12立管垂直2‰，最大15/13成排管道间距3/14交叉管的外壁或绝热层间距10/15厚度+0.1δ-0.05δ/表面平整度卷材5/涂抹10/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
