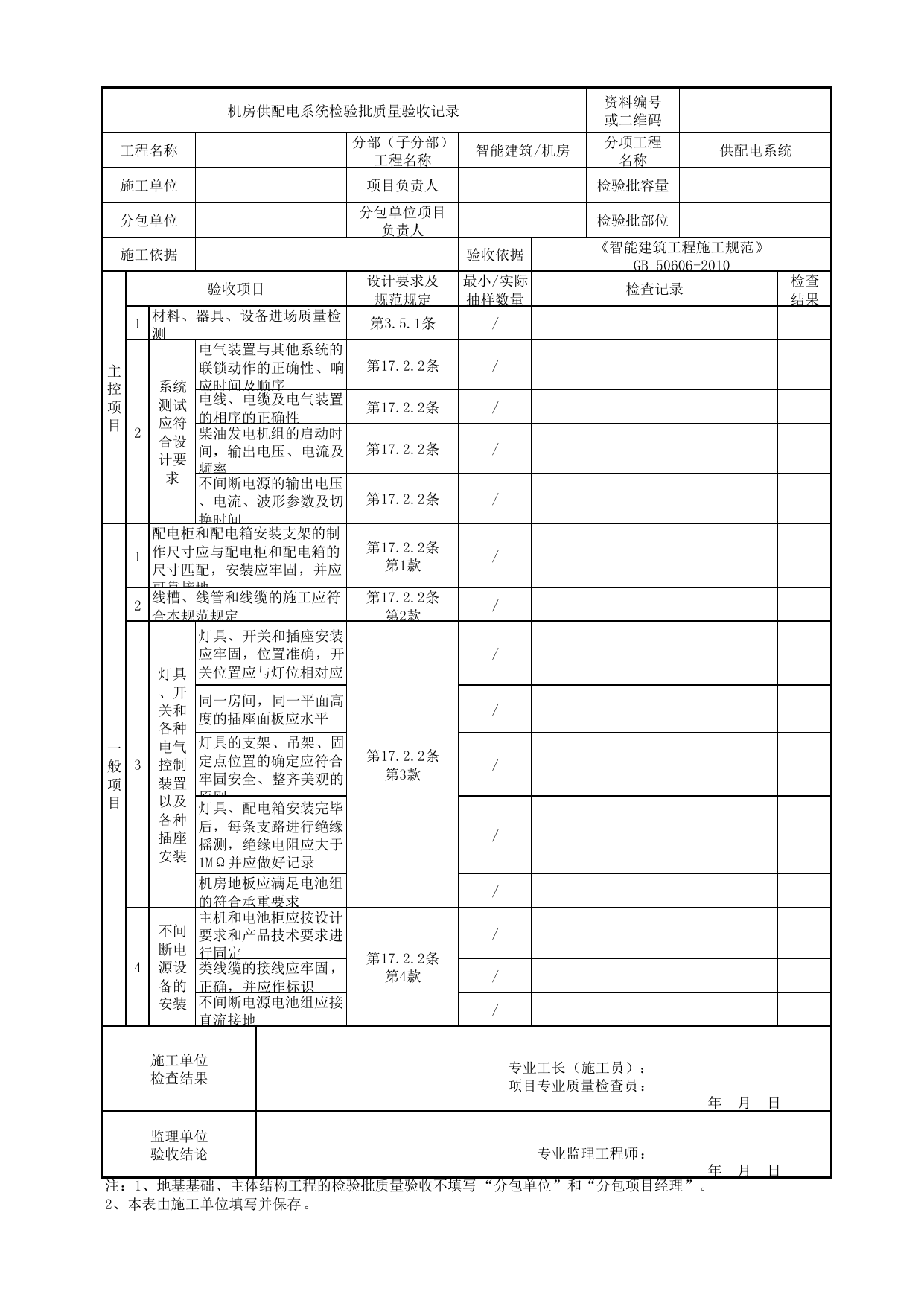

机房供配电系统检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称智能建筑/机房分项工程名称供配电系统施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《智能建筑工程施工规范》GB50606-2010主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1材料、器具、设备进场质量检测第3.5.1条/2系统测试应符合设计要求电气装置与其他系统的联锁动作的正确性、响应时间及顺序第17.2.2条/电线、电缆及电气装置的相序的正确性第17.2.2条/柴油发电机组的启动时间，输出电压、电流及频率第17.2.2条/不间断电源的输出电压、电流、波形参数及切换时间第17.2.2条/一般项目1配电柜和配电箱安装支架的制作尺寸应与配电柜和配电箱的尺寸匹配，安装应牢固，并应可靠接地第17.2.2条第1款/2线槽、线管和线缆的施工应符合本规范规定第17.2.2条第2款/3灯具、开关和各种电气控制装置以及各种插座安装灯具、开关和插座安装应牢固，位置准确，开关位置应与灯位相对应第17.2.2条第3款/同一房间，同一平面高度的插座面板应水平/灯具的支架、吊架、固定点位置的确定应符合牢固安全、整齐美观的原则/灯具、配电箱安装完毕后，每条支路进行绝缘摇测，绝缘电阻应大于1MΩ并应做好记录/机房地板应满足电池组的符合承重要求/4不间断电源设备的安装主机和电池柜应按设计要求和产品技术要求进行固定第17.2.2条第4款/类线缆的接线应牢固，正确，并应作标识/不间断电源电池组应接直流接地/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
