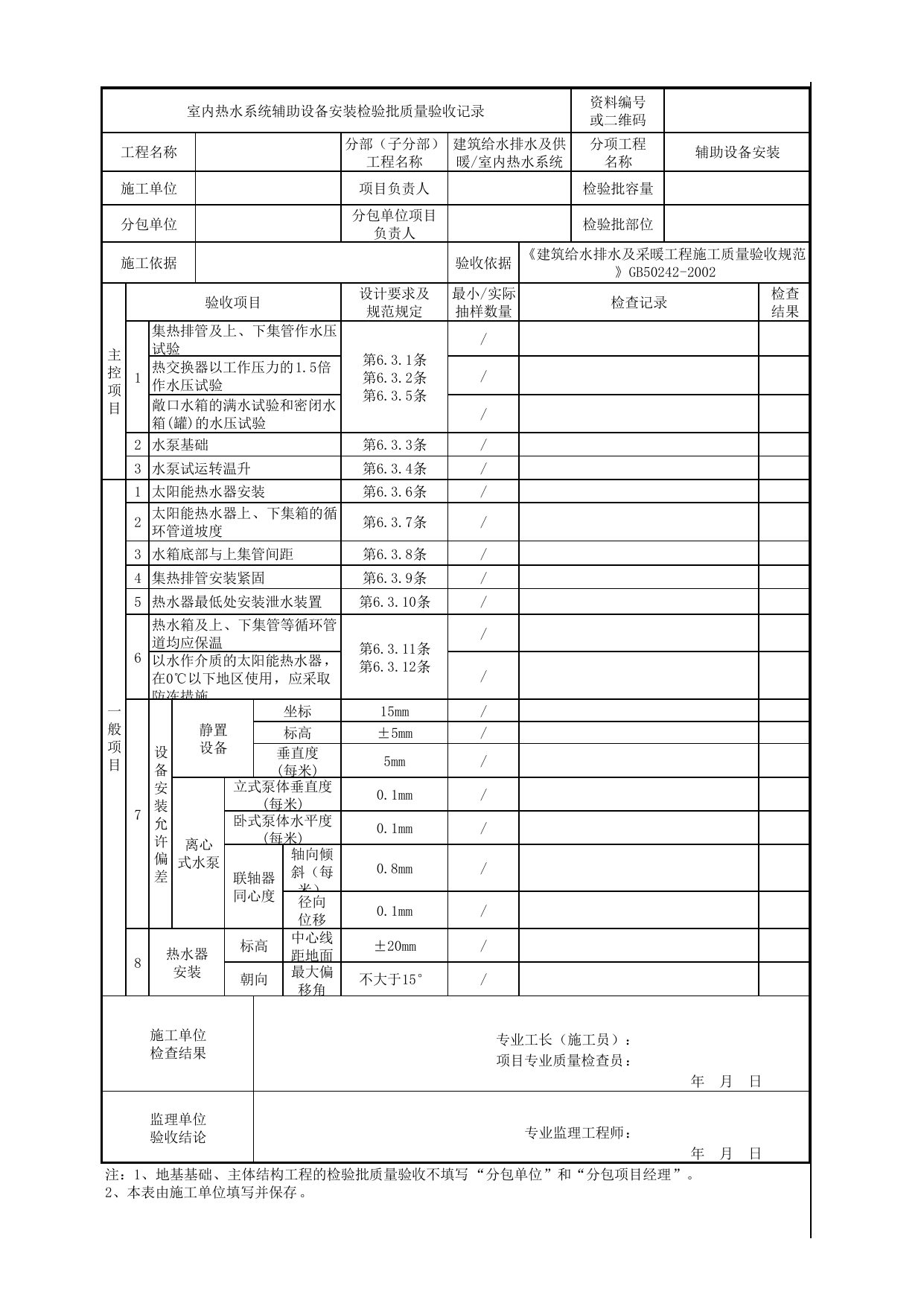

室内热水系统辅助设备安装检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称建筑给水排水及供暖/室内热水系统分项工程名称辅助设备安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1集热排管及上、下集管作水压试验第6.3.1条第6.3.2条第6.3.5条/热交换器以工作压力的1.5倍作水压试验/敞口水箱的满水试验和密闭水箱(罐)的水压试验/2水泵基础第6.3.3条/3水泵试运转温升第6.3.4条/一般项目1太阳能热水器安装第6.3.6条/2太阳能热水器上、下集箱的循环管道坡度第6.3.7条/3水箱底部与上集管间距第6.3.8条/4集热排管安装紧固第6.3.9条/5热水器最低处安装泄水装置第6.3.10条/6热水箱及上、下集管等循环管道均应保温第6.3.11条第6.3.12条/以水作介质的太阳能热水器，在0℃以下地区使用，应采取防冻措施/7设备安装允许偏差静置设备坐标15mm/标高±5mm/垂直度(每米)5mm/离心式水泵立式泵体垂直度(每米)0.1mm/卧式泵体水平度(每米)0.1mm/联轴器同心度轴向倾斜（每米）0.8mm/径向位移0.1mm/8热水器安装标高中心线距地面±20mm/朝向最大偏移角不大于15°/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
