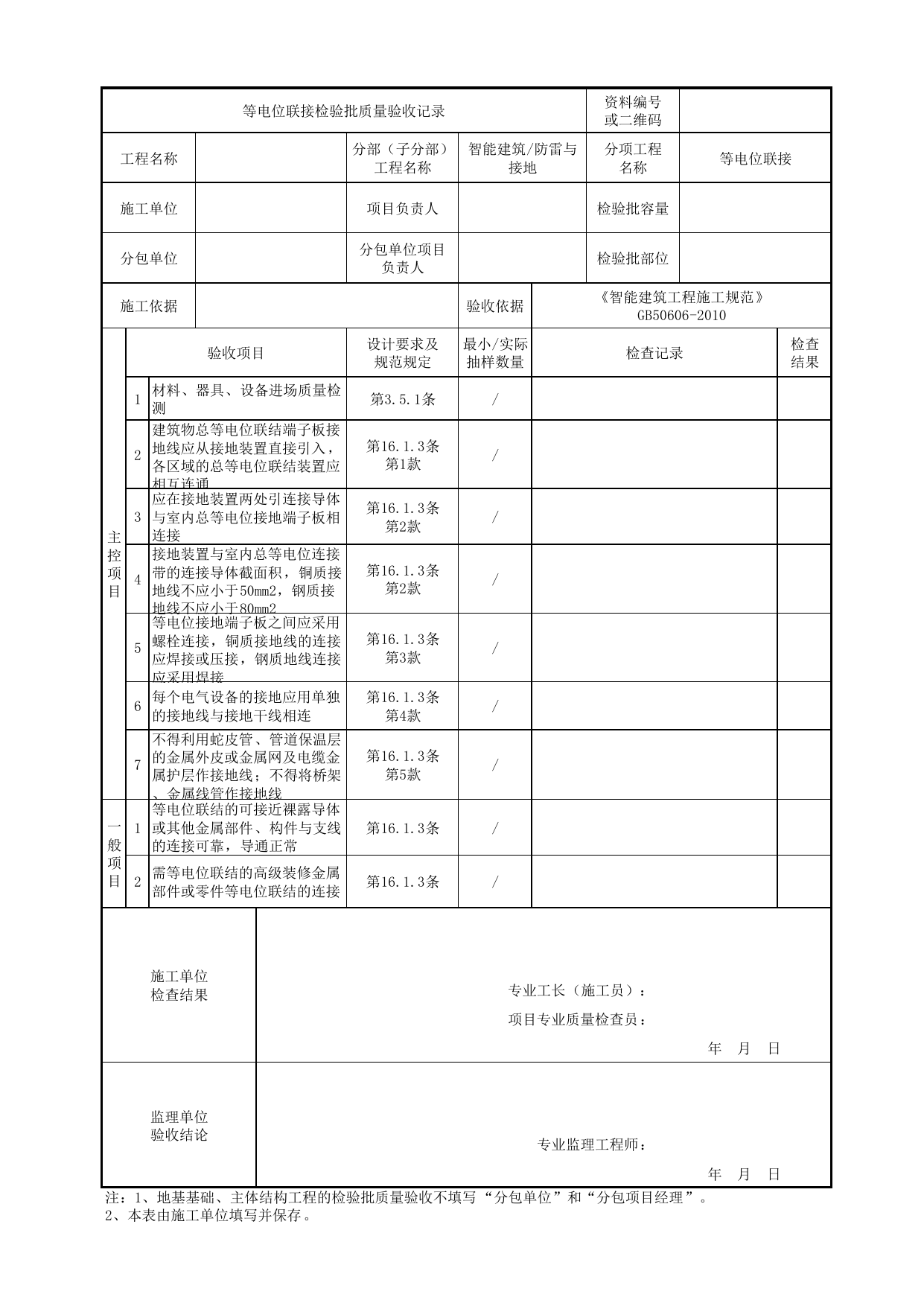

等电位联接检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称智能建筑/防雷与接地分项工程名称等电位联接施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《智能建筑工程施工规范》GB50606-2010主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1材料、器具、设备进场质量检测第3.5.1条/2建筑物总等电位联结端子板接地线应从接地装置直接引入，各区域的总等电位联结装置应相互连通第16.1.3条第1款/3应在接地装置两处引连接导体与室内总等电位接地端子板相连接第16.1.3条第2款/4接地装置与室内总等电位连接带的连接导体截面积，铜质接地线不应小于50mm2，钢质接地线不应小于80mm2第16.1.3条第2款/5等电位接地端子板之间应采用螺栓连接，铜质接地线的连接应焊接或压接，钢质地线连接应采用焊接第16.1.3条第3款/6每个电气设备的接地应用单独的接地线与接地干线相连第16.1.3条第4款/7不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线；不得将桥架、金属线管作接地线第16.1.3条第5款/一般项目1等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常第16.1.3条/2需等电位联结的高级装修金属部件或零件等电位联结的连接第16.1.3条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。2、本表由施工单位填写并保存。
