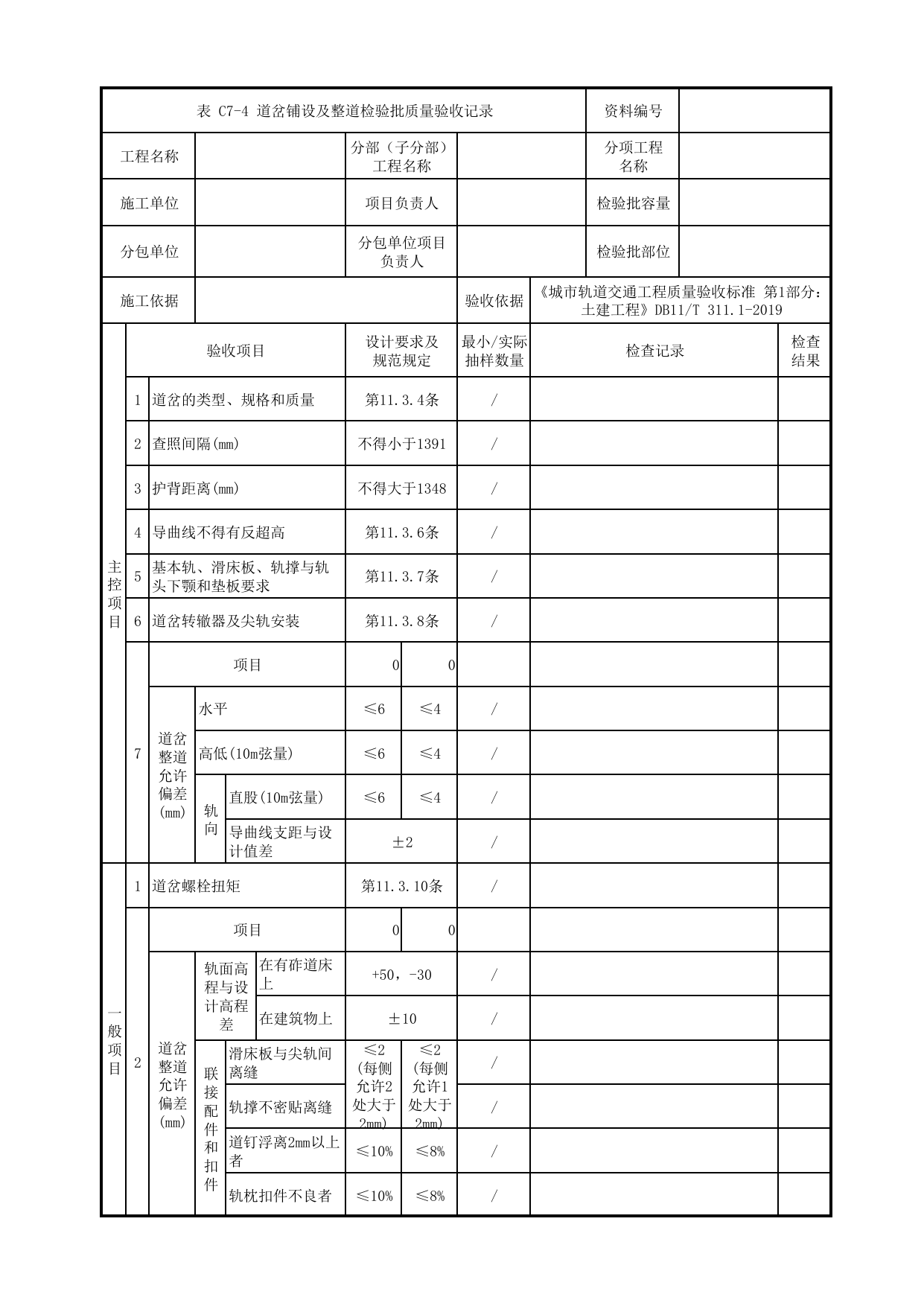

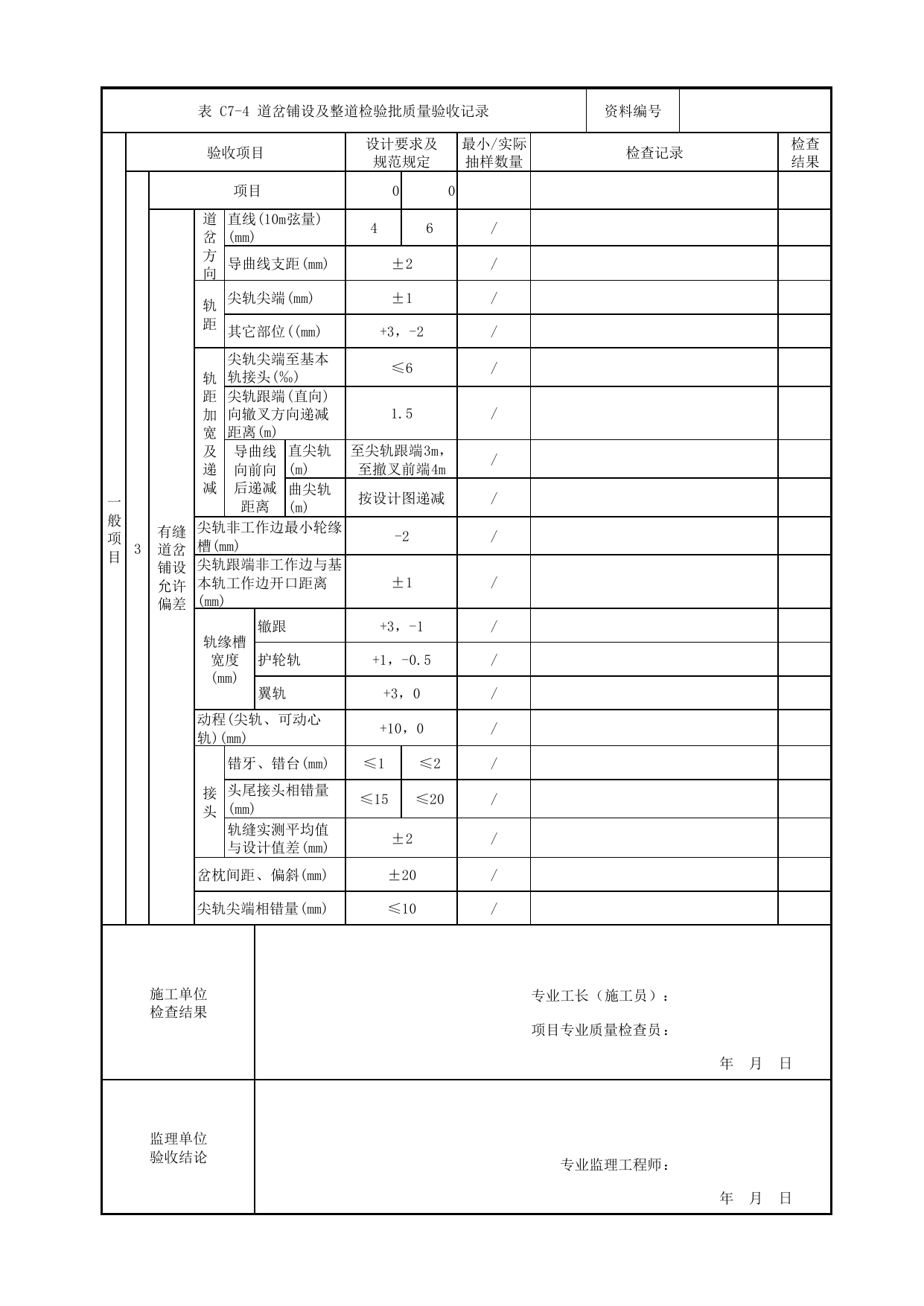

表C7-4道岔铺设及整道检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1道岔的类型、规格和质量第11.3.4条/2查照间隔(mm)不得小于1391/3护背距离(mm)不得大于1348/4导曲线不得有反超高第11.3.6条/5基本轨、滑床板、轨撑与轨头下颚和垫板要求第11.3.7条/6道岔转辙器及尖轨安装第11.3.8条/7项目00道岔整道允许偏差(mm)水平≤6≤4/高低(10m弦量)≤6≤4/轨向直股(10m弦量)≤6≤4/导曲线支距与设计值差±2/一般项目1道岔螺栓扭矩第11.3.10条/2项目00道岔整道允许偏差(mm)轨面高程与设计高程差在有砟道床上+50，-30/在建筑物上±10/联接配件和扣件滑床板与尖轨间离缝≤2(每侧允许2处大于2mm)≤2(每侧允许1处大于2mm)/轨撑不密贴离缝/道钉浮离2mm以上者≤10%≤8%/轨枕扣件不良者≤10%≤8%/表C7-4道岔铺设及整道检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果3项目00有缝道岔铺设允许偏差道岔方向直线(10m弦量)(mm)46/导曲线支距(mm)±2/轨距尖轨尖端(mm)±1/其它部位((mm)+3，-2/轨距加宽及递减尖轨尖端至基本轨接头(‰)≤6/尖轨跟端(直向)向辙叉方向递减距离(m)1.5/导曲线向前向后递减距离直尖轨(m)至尖轨跟端3m，至撤叉前端4m/曲尖轨(m)按设计图递减/尖轨非工作边最小轮缘槽(mm)-2/尖轨跟端非工作边与基本轨工作边开口距离(mm)±1/轨缘槽宽度(mm)辙跟+3，-1/护轮轨+1，-0.5/翼轨+3，0/动程(尖轨、可动心轨)(mm)+10，0/接头错牙、错台(mm)≤1≤2/头尾接头相错量(mm)≤15≤20/轨缝实测平均值与设计值差(mm)±2/岔枕间距、偏斜(mm)±20/尖轨尖端相错量(mm)≤10/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
