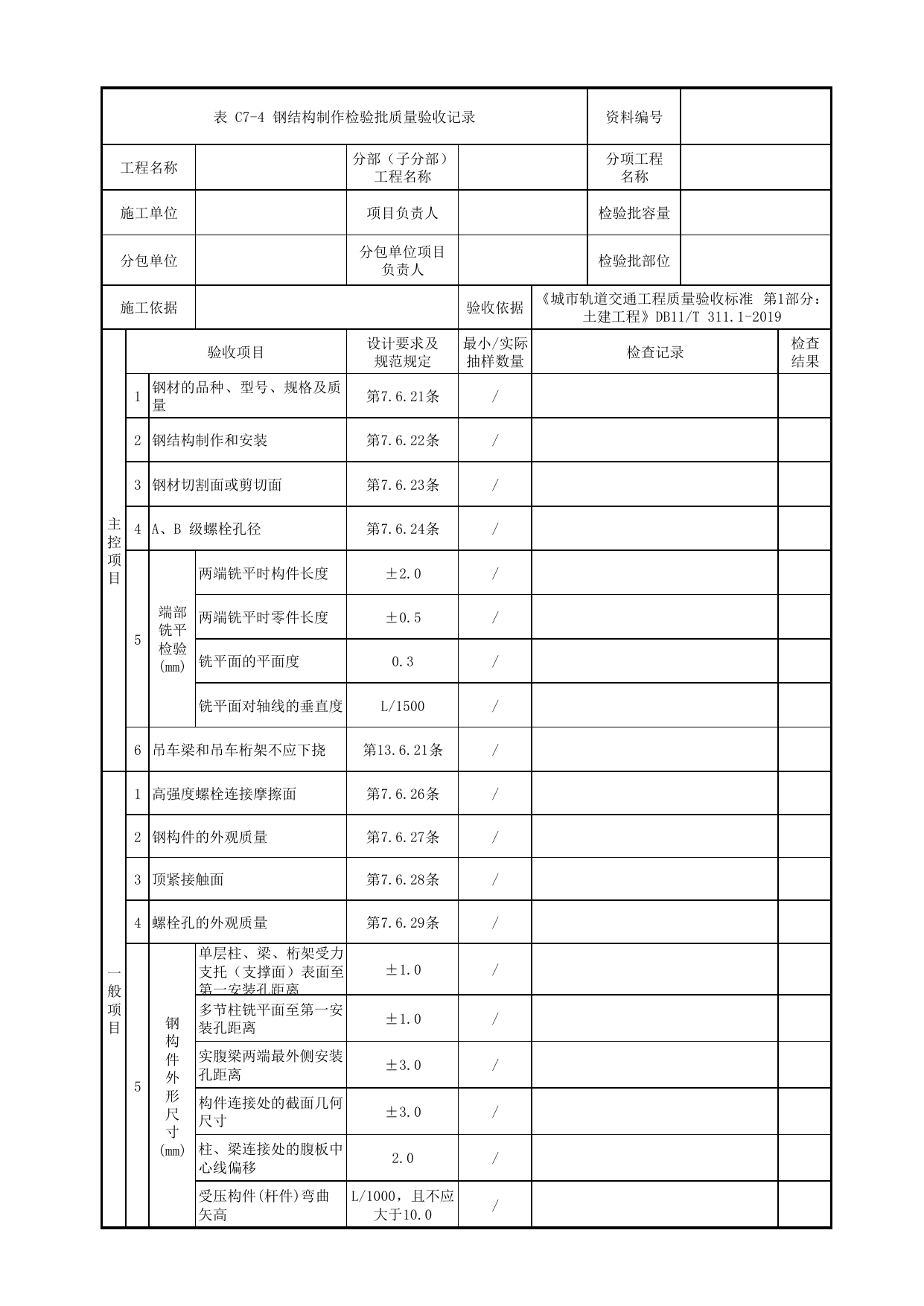

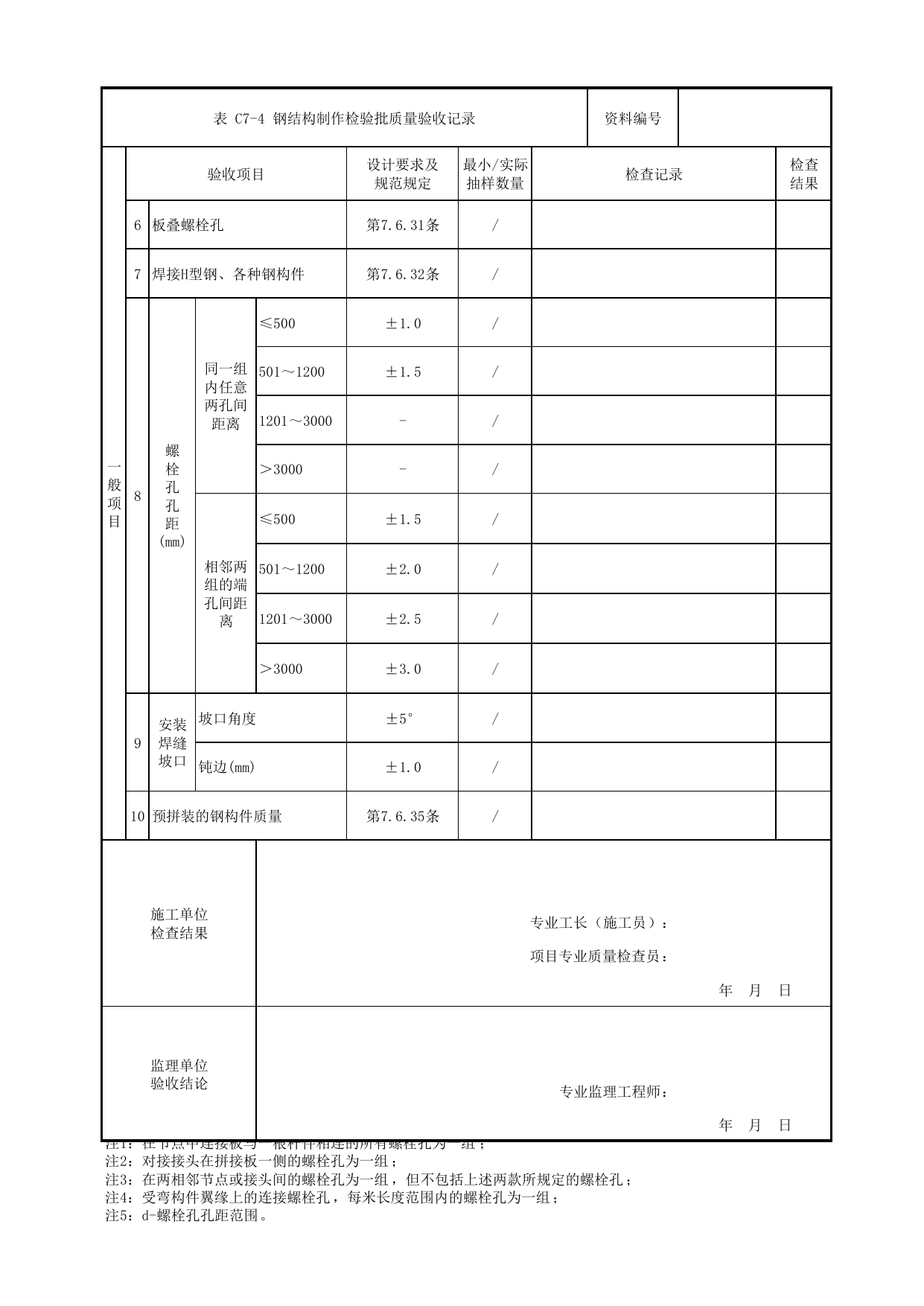

表C7-4钢结构制作检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1钢材的品种、型号、规格及质量第7.6.21条/2钢结构制作和安装第7.6.22条/3钢材切割面或剪切面第7.6.23条/4A、B级螺栓孔径第7.6.24条/5端部铣平检验(mm)两端铣平时构件长度±2.0/两端铣平时零件长度±0.5/铣平面的平面度0.3/铣平面对轴线的垂直度L/1500/6吊车梁和吊车桁架不应下挠第13.6.21条/一般项目1高强度螺栓连接摩擦面第7.6.26条/2钢构件的外观质量第7.6.27条/3顶紧接触面第7.6.28条/4螺栓孔的外观质量第7.6.29条/5钢构件外形尺寸(mm)单层柱、梁、桁架受力支托（支撑面）表面至第一安装孔距离±1.0/多节柱铣平面至第一安装孔距离±1.0/实腹梁两端最外侧安装孔距离±3.0/构件连接处的截面几何尺寸±3.0/柱、梁连接处的腹板中心线偏移2.0/受压构件(杆件)弯曲矢高L/1000，且不应大于10.0/表C7-4钢结构制作检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果6板叠螺栓孔第7.6.31条/7焊接H型钢、各种钢构件第7.6.32条/8螺栓孔孔距(mm)同一组内任意两孔间距离≤500±1.0/501～1200±1.5/1201～3000-/＞3000-/相邻两组的端孔间距离≤500±1.5/501～1200±2.0/1201～3000±2.5/＞3000±3.0/9安装焊缝坡口坡口角度±5°/钝边(mm)±1.0/10预拼装的钢构件质量第7.6.35条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注1：在节点中连接板与一根杆件相连的所有螺栓孔为一组；注2：对接接头在拼接板一侧的螺栓孔为一组；注3：在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔；注4：受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组；注5：d-螺栓孔孔距范围。
