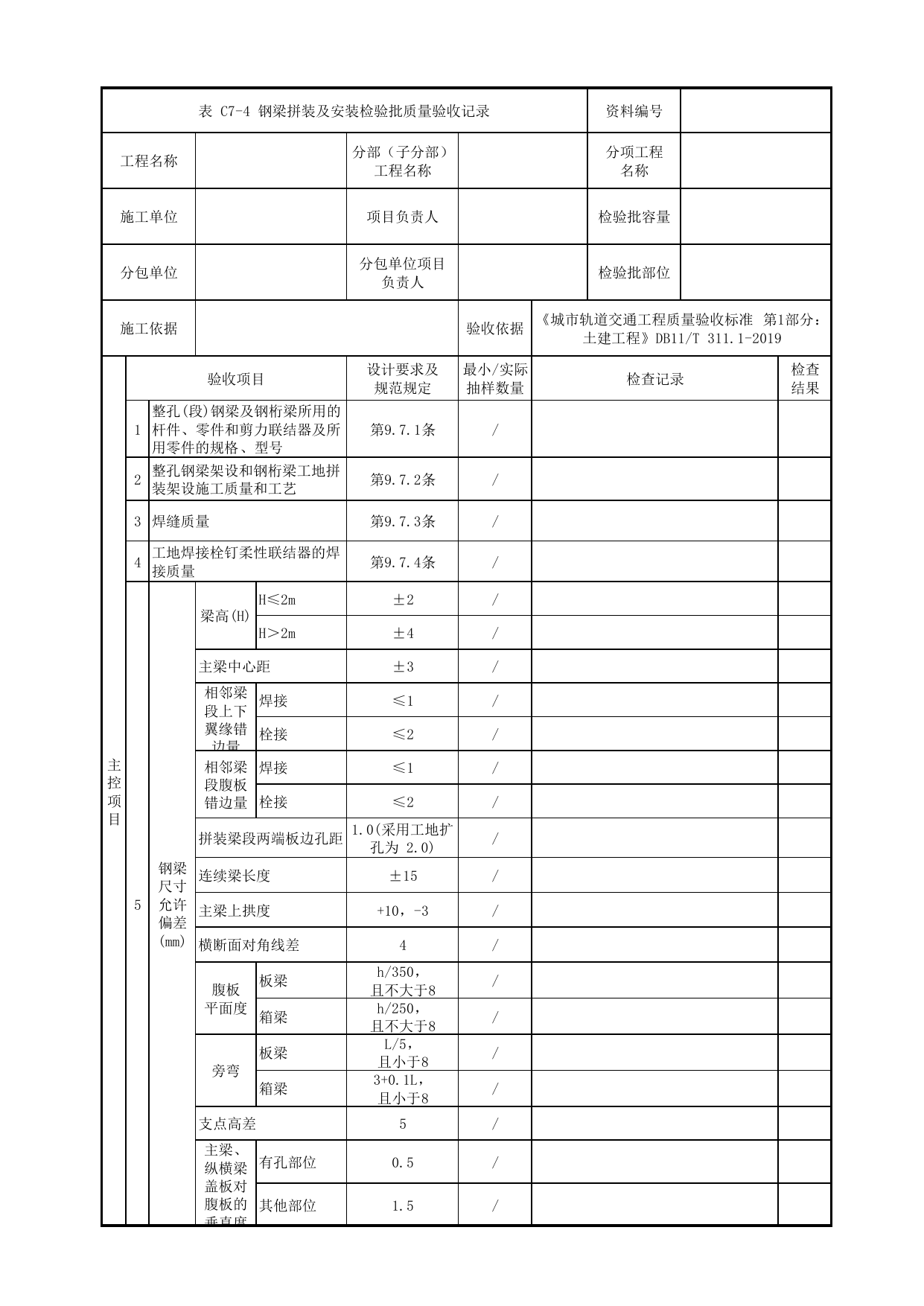

表C7-4钢梁拼装及安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1整孔(段)钢梁及钢桁梁所用的杆件、零件和剪力联结器及所用零件的规格、型号第9.7.1条/2整孔钢梁架设和钢桁梁工地拼装架设施工质量和工艺第9.7.2条/3焊缝质量第9.7.3条/4工地焊接栓钉柔性联结器的焊接质量第9.7.4条/5钢梁尺寸允许偏差(mm)梁高(H)H≤2m±2/H＞2m±4/主梁中心距±3/相邻梁段上下翼缘错边量焊接≤1/栓接≤2/相邻梁段腹板错边量焊接≤1/栓接≤2/拼装梁段两端板边孔距1.0(采用工地扩孔为2.0)/连续梁长度±15/主梁上拱度+10，-3/横断面对角线差4/腹板平面度板梁h/350，且不大于8/箱梁h/250，且不大于8/旁弯板梁L/5，且小于8/箱梁3+0.1L，且小于8/支点高差5/主梁、纵横梁盖板对腹板的垂直度有孔部位0.5/其他部位1.5/表C7-4钢梁拼装及安装检验批质量验收记录资料编号主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果6钢梁安装允许偏差(mm)墩台处横梁中线与设计线路中线偏移(mm)10/两孔(联)间相邻横梁中线相对偏差(mm)5/墩台处横梁顶与设计高程偏差(mm)±10/两孔(联)间相邻横梁相对高差(mm)5/每孔梁对角线支点的相对高差(mm)5/固定支座处梁节点中心线与设计里程纵向偏差(mm)连续梁梁跨≥60m±20/简支梁梁跨＜60m±10/钢桁梁平面弦杆节点对梁跨端节点中心联线的偏移跨度的1/5000/弦杆节点对相邻两个奇数或偶数节点中心联线的偏移(mm)5/立柱在钢梁的横断面内垂直偏移立柱理论长度的1/700/钢梁立面拱度偏差设计拱度≤60mm±4/设计拱度≤120mm设计拱度的±8％/设计拱度＞120mm按技术文件中规定/两主桁相对节点位置支点处相对高差梁宽的1/1000/梁跨中心节点处相对高差梁宽的1/500/跨中其他节点处相对高差根据支点及跨中节点高差按比例增减/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：L为跨长以m计。腹板平面度h为盖板与加劲肋或加劲助与加劲肋之间的距离以mm计。
