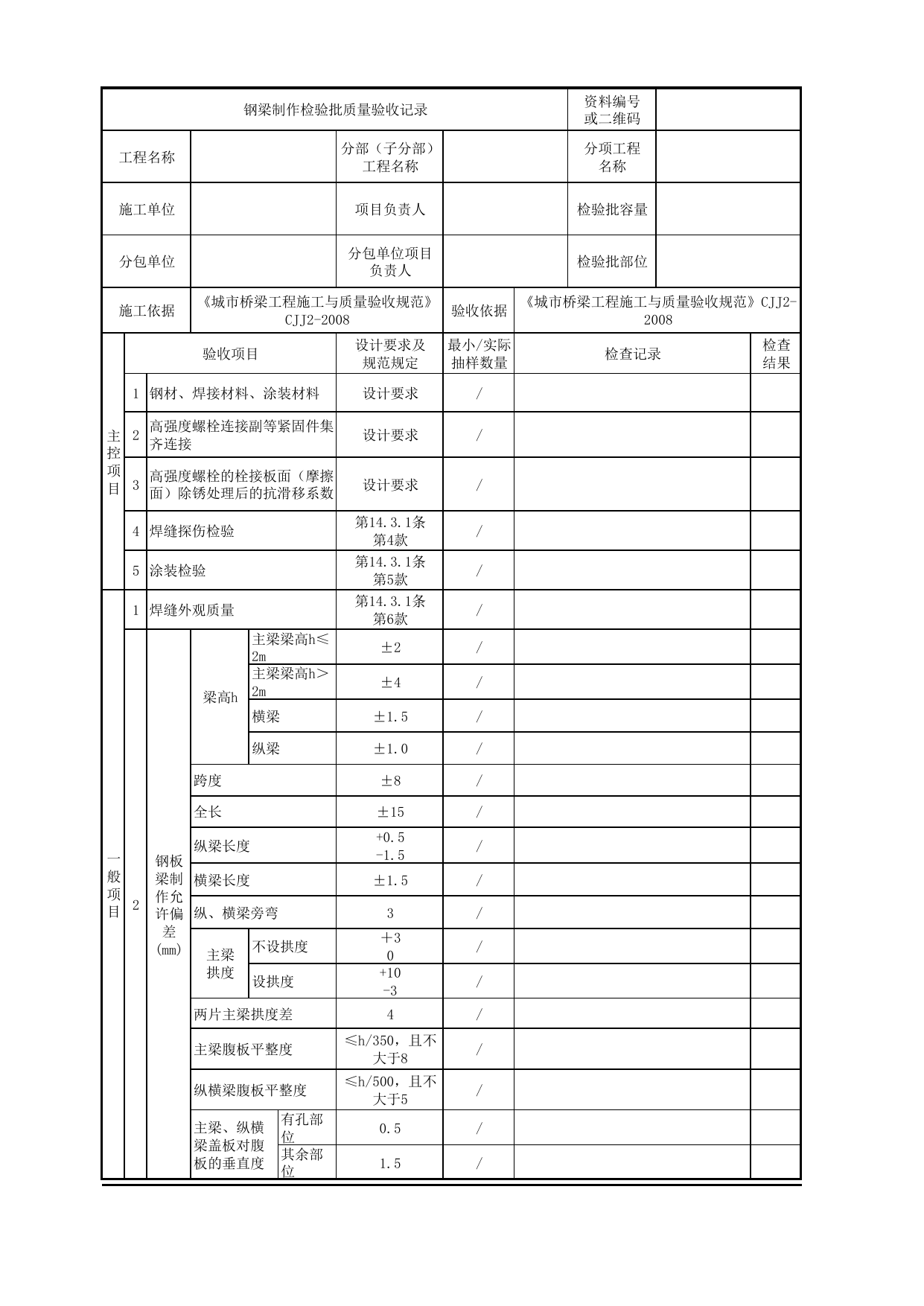

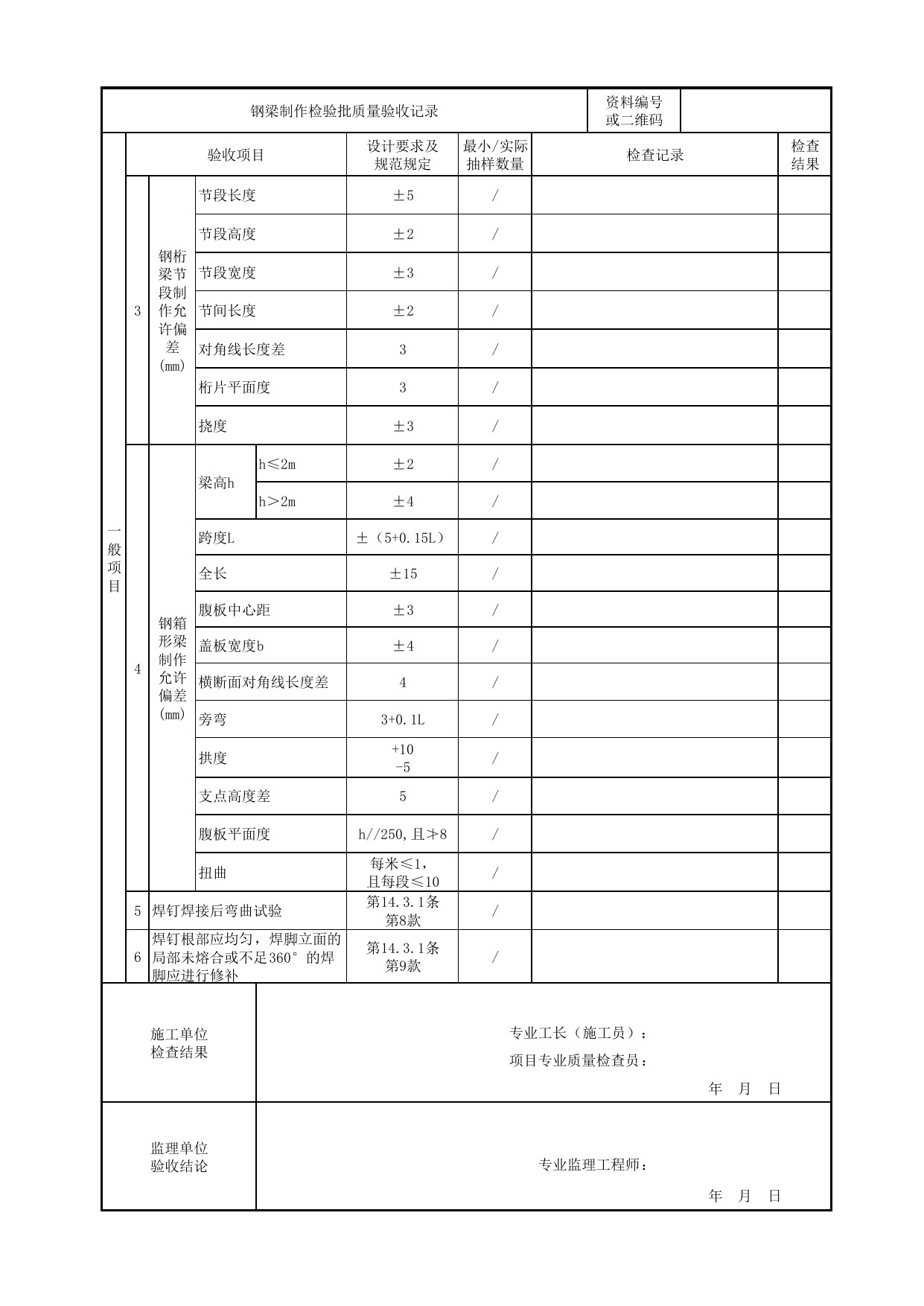

钢梁制作检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《城市桥梁工程施工与质量验收规范》CJJ2-2008验收依据《城市桥梁工程施工与质量验收规范》CJJ2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1钢材、焊接材料、涂装材料设计要求/2高强度螺栓连接副等紧固件集齐连接设计要求/3高强度螺栓的栓接板面（摩擦面）除锈处理后的抗滑移系数设计要求/4焊缝探伤检验第14.3.1条第4款/5涂装检验第14.3.1条第5款/一般项目1焊缝外观质量第14.3.1条第6款/2钢板梁制作允许偏差(mm)梁高h主梁梁高h≤2m±2/主梁梁高h＞2m±4/横梁±1.5/纵梁±1.0/跨度±8/全长±15/纵梁长度+0.5-1.5/横梁长度±1.5/纵、横梁旁弯3/主梁拱度不设拱度＋30/设拱度+10-3/两片主梁拱度差4/主梁腹板平整度≤h/350，且不大于8/纵横梁腹板平整度≤h/500，且不大于5/主梁、纵横梁盖板对腹板的垂直度有孔部位0.5/其余部位1.5/钢梁制作检验批质量验收记录资料编号或二维码一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果3钢桁梁节段制作允许偏差(mm)节段长度±5/节段高度±2/节段宽度±3/节间长度±2/对角线长度差3/桁片平面度3/挠度±3/4钢箱形梁制作允许偏差(mm)梁高hh≤2m±2/h＞2m±4/跨度L±（5+0.15L）/全长±15/腹板中心距±3/盖板宽度b±4/横断面对角线长度差4/旁弯3+0.1L/拱度+10-5/支点高度差5/腹板平面度h//250,且≯8/扭曲每米≤1，且每段≤10/5焊钉焊接后弯曲试验第14.3.1条第8款/6焊钉根部应均匀，焊脚立面的局部未熔合或不足360°的焊脚应进行修补第14.3.1条第9款/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
