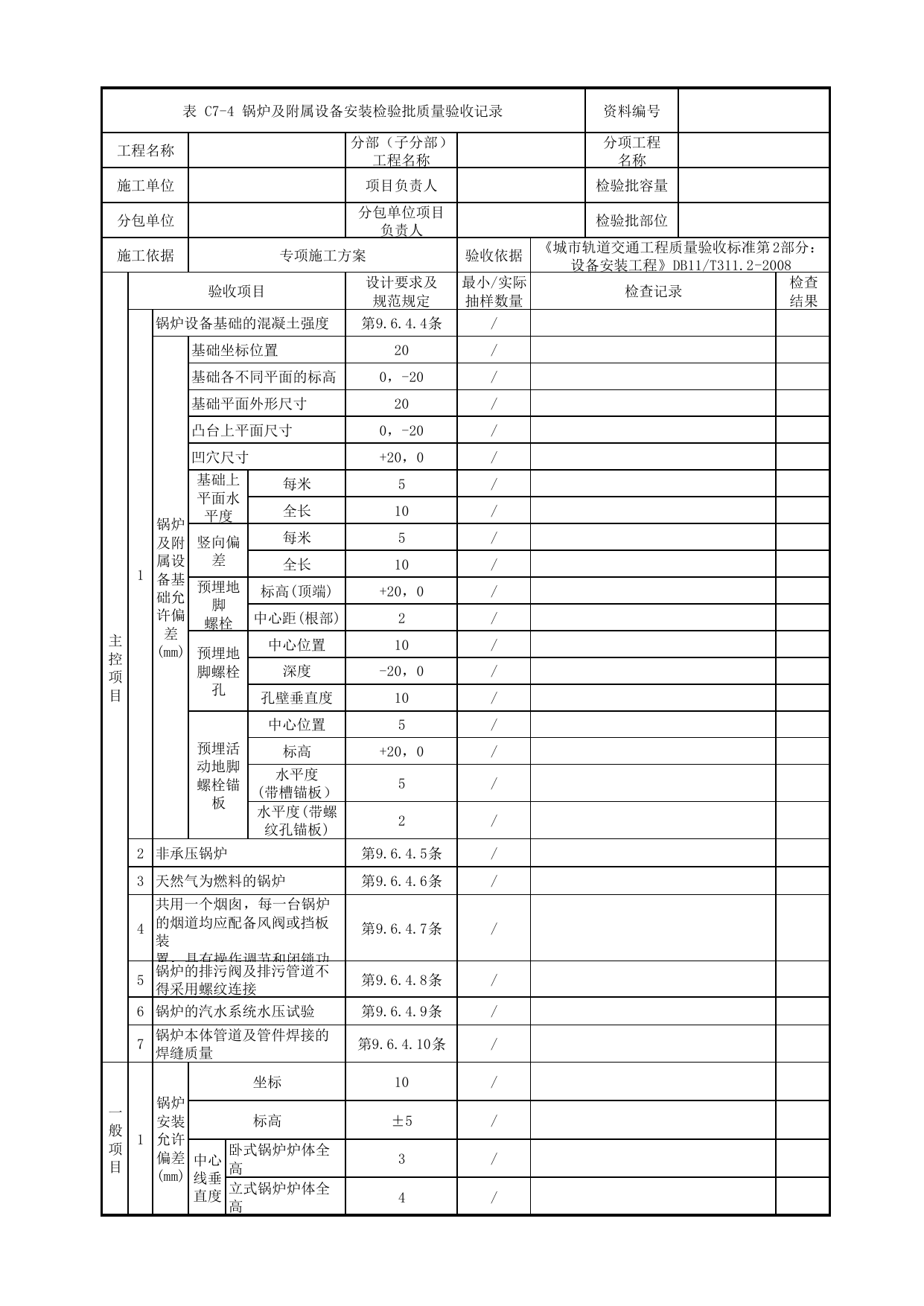

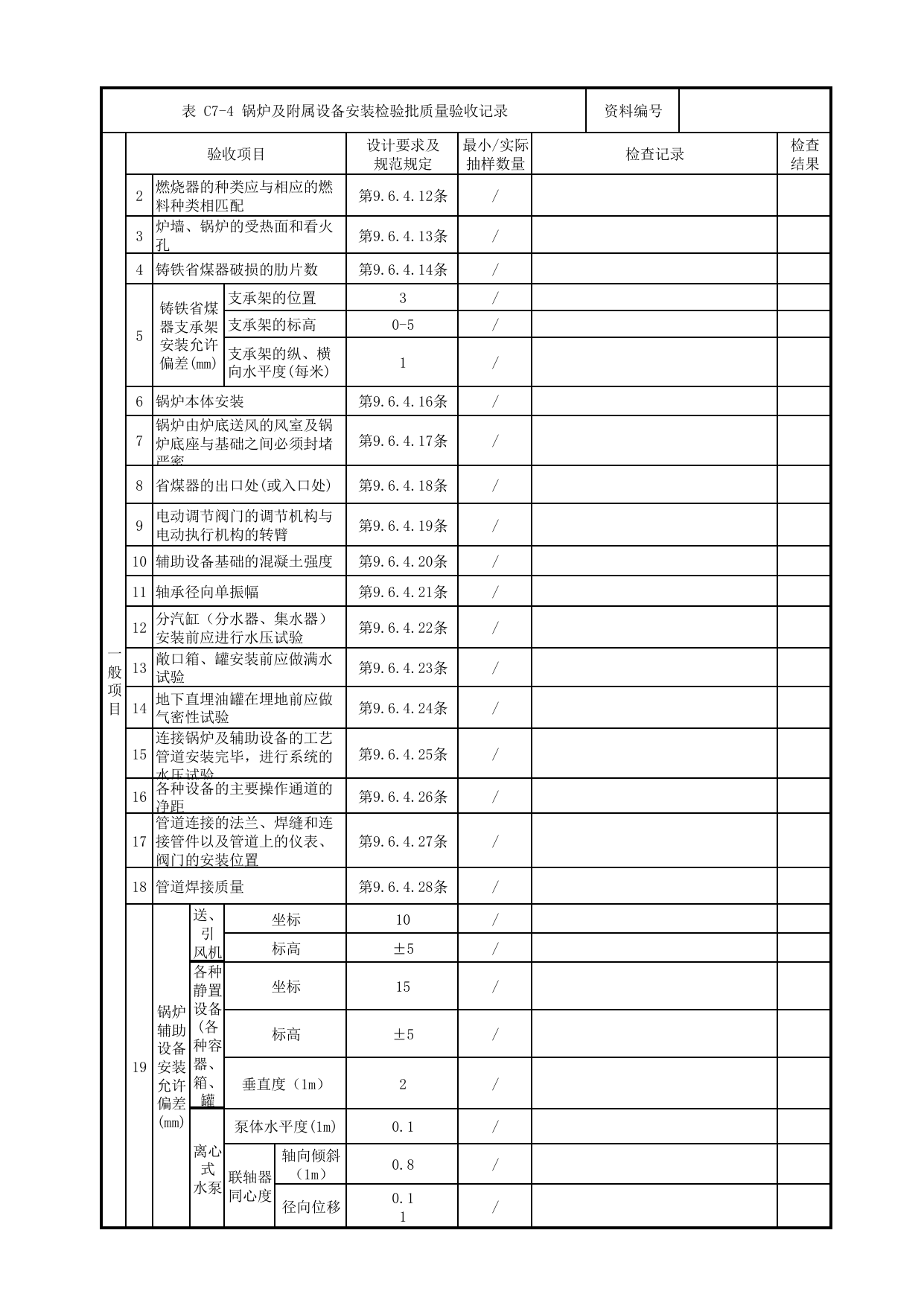

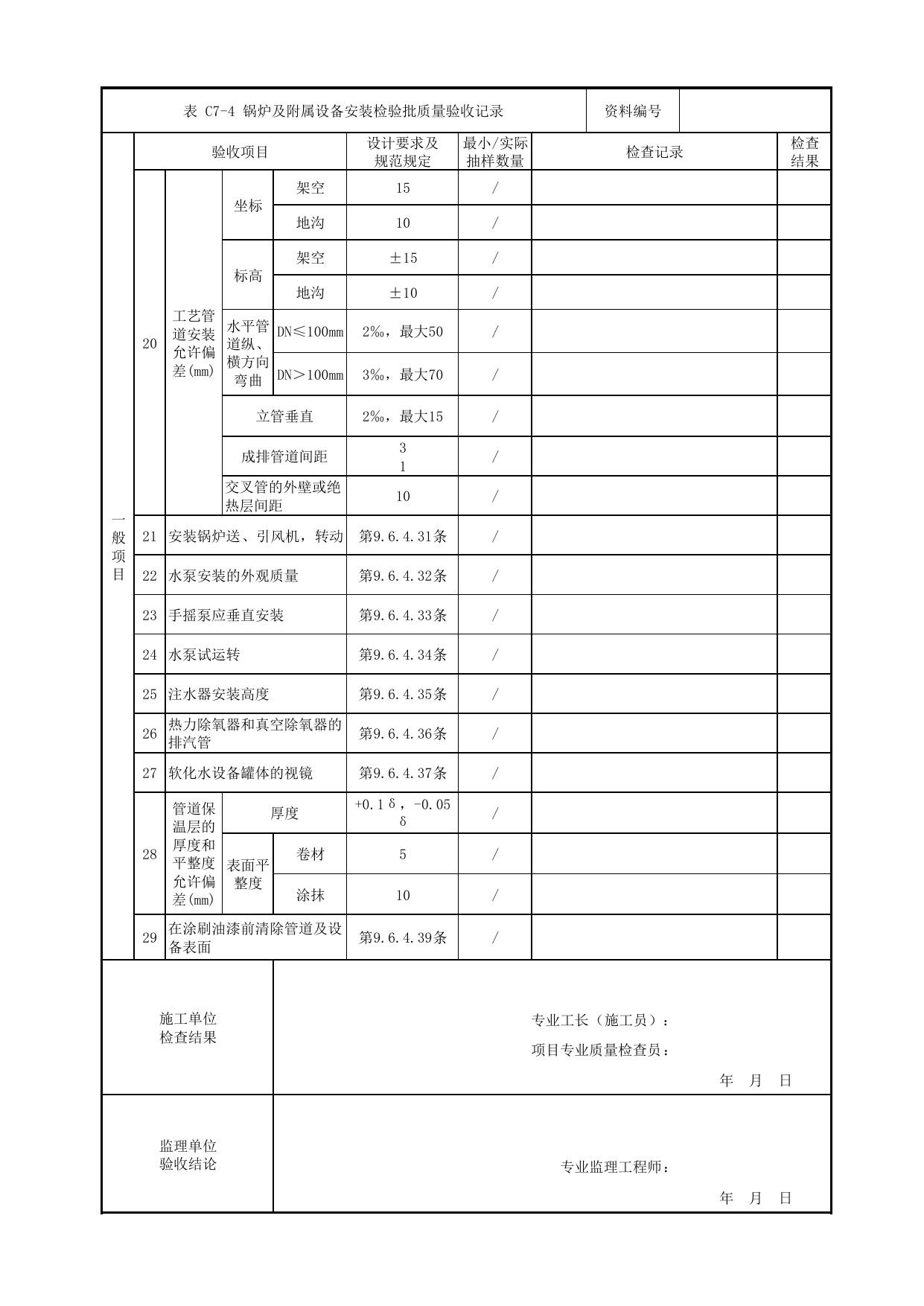

表C7-4锅炉及附属设备安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1锅炉设备基础的混凝土强度第9.6.4.4条/锅炉及附属设备基础允许偏差(mm)基础坐标位置20/基础各不同平面的标高0，-20/基础平面外形尺寸20/凸台上平面尺寸0，-20/凹穴尺寸+20，0/基础上平面水平度每米5/全长10/竖向偏差每米5/全长10/预埋地脚螺栓标高(顶端)+20，0/中心距(根部)2/预埋地脚螺栓孔中心位置10/深度-20，0/孔壁垂直度10/预埋活动地脚螺栓锚板中心位置5/标高+20，0/水平度(带槽锚板）5/水平度(带螺纹孔锚板)2/2非承压锅炉第9.6.4.5条/3天然气为燃料的锅炉第9.6.4.6条/4共用一个烟囱，每一台锅炉的烟道均应配备风阀或挡板装置，具有操作调节和闭锁功第9.6.4.7条/5锅炉的排污阀及排污管道不得采用螺纹连接第9.6.4.8条/6锅炉的汽水系统水压试验第9.6.4.9条/7锅炉本体管道及管件焊接的焊缝质量第9.6.4.10条/一般项目1锅炉安装允许偏差(mm)坐标10/标高±5/中心线垂直度卧式锅炉炉体全高3/立式锅炉炉体全高4/表C7-4锅炉及附属设备安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2燃烧器的种类应与相应的燃料种类相匹配第9.6.4.12条/3炉墙、锅炉的受热面和看火孔第9.6.4.13条/4铸铁省煤器破损的肋片数第9.6.4.14条/5铸铁省煤器支承架安装允许偏差(mm)支承架的位置3/支承架的标高0-5/支承架的纵、横向水平度(每米)1/6锅炉本体安装第9.6.4.16条/7锅炉由炉底送风的风室及锅炉底座与基础之间必须封堵严密第9.6.4.17条/8省煤器的出口处(或入口处)第9.6.4.18条/9电动调节阀门的调节机构与电动执行机构的转臂第9.6.4.19条/10辅助设备基础的混凝土强度第9.6.4.20条/11轴承径向单振幅第9.6.4.21条/12分汽缸（分水器、集水器）安装前应进行水压试验第9.6.4.22条/13敞口箱、罐安装前应做满水试验第9.6.4.23条/14地下直埋油罐在埋地前应做气密性试验第9.6.4.24条/15连接锅炉及辅助设备的工艺管道安装完毕，进行系统的水压试验第9.6.4.25条/16各种设备的主要操作通道的净距第9.6.4.26条/17管道连接的法兰、焊缝和连接管件以及管道上的仪表、阀门的安装位置第9.6.4.27条/18管道焊接质量第9.6.4.28条/19锅炉辅助设备安装允许偏差(mm)送、引风机坐标10/标高±5/各种静置设备(各种容器、箱、罐坐标15/标高±5/垂直度（1m）2/离心式水泵泵体水平度(1m)0.1/联轴器同心度轴向倾斜（1m）0.8/径向位移0.11/表C7-4锅炉及附属设备安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果20工艺管道安装允许偏差(mm)坐标架空15/地沟10/标高架空±15/地沟±10/水平管道纵、横方向弯曲DN≤100mm2‰，最大50/DN＞100mm3‰，最大70/立管垂直2‰，最大15/成排管道间距31/交叉管的外壁或绝热层间距10/21安装锅炉送、引风机，转动第9.6.4.31条/22水泵安装的外观质量第9.6.4.32条/23手摇泵应垂直安装第9.6.4.33条/24水泵试运转第9.6.4.34条/25注水器安装高度第9.6.4.35条/26热力除氧器和真空除氧器的排汽管第9.6.4.36条/27软化水设备罐体的视镜第9.6.4.37条/28管道保温层的厚度和平整度允许偏差(mm)厚度+0.1δ，-0.05δ/表面平整度卷材5/涂抹10/29在涂刷油漆前清除管道及设备表面第9.6.4.39条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
