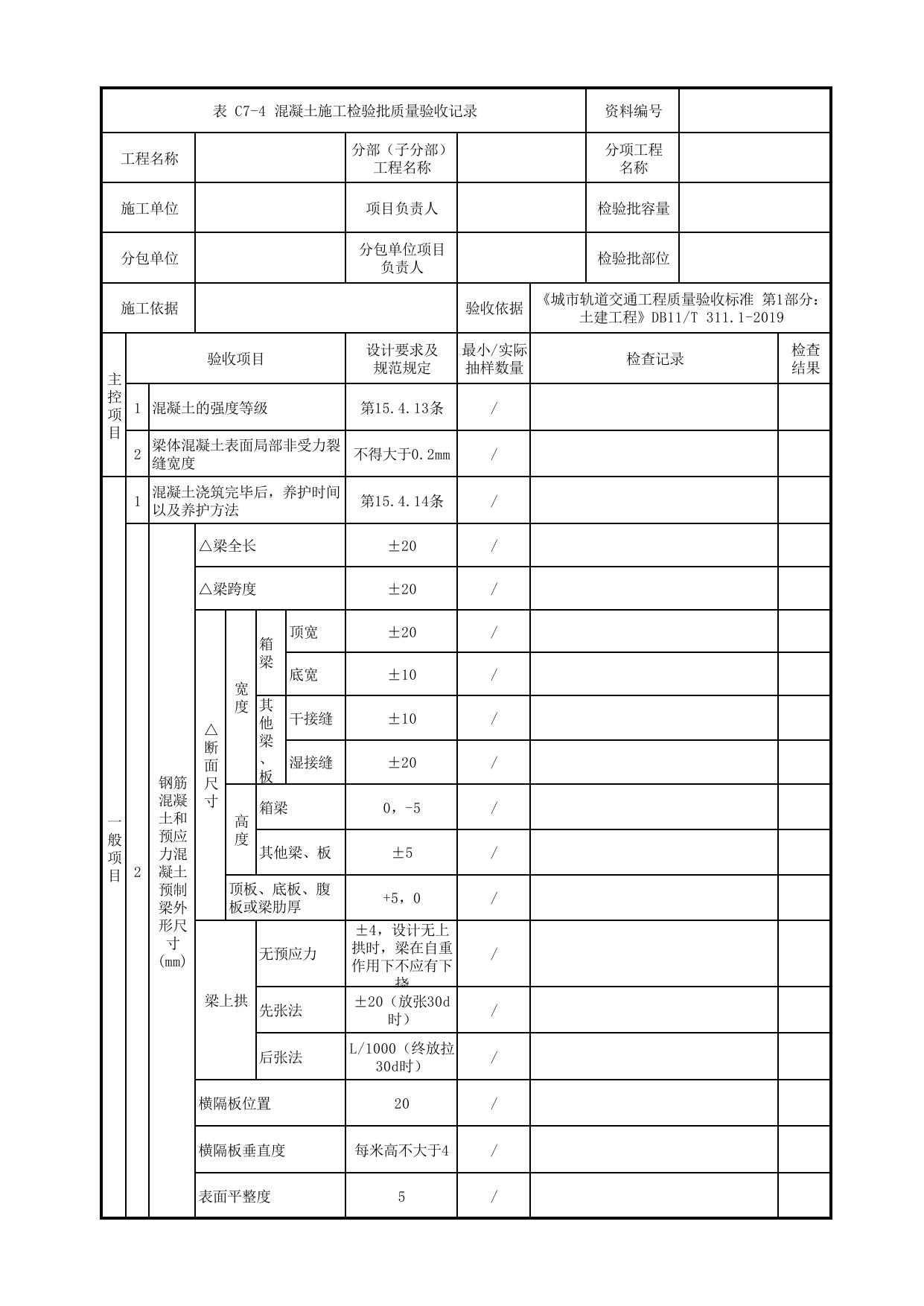

表C7-4混凝土施工检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1混凝土的强度等级第15.4.13条/2梁体混凝土表面局部非受力裂缝宽度不得大于0.2mm/一般项目1混凝土浇筑完毕后，养护时间以及养护方法第15.4.14条/2钢筋混凝土和预应力混凝土预制梁外形尺寸(mm)△梁全长±20/△梁跨度±20/△断面尺寸宽度箱梁顶宽±20/底宽±10/其他梁、板干接缝±10/湿接缝±20/高度箱梁0，-5/其他梁、板±5/顶板、底板、腹板或梁肋厚+5，0/梁上拱无预应力±4，设计无上拱时，梁在自重作用下不应有下挠/先张法±20（放张30d时）/后张法L/1000（终放拉30d时）/横隔板位置20/横隔板垂直度每米高不大于4/表面平整度5/表C7-4混凝土施工检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2钢筋混凝土和预应力混凝土预制梁外形尺寸(mm)预埋配件U形螺栓①偏离设计位置10/②外露长度±10/③两肢中心距±1/连接角钢①偏离设计位置20/②上下两端垂直度20/支座板①板面边缘高差T梁2/箱梁1/②箱形梁每一端两块支座板高差2/③支座中心线偏离设计位置3/△④螺栓中心位置2/3梁体的表面质量第9.4.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：表中有“△”的3项为关键项点，其实测偏差不得超出允许偏差范围。
