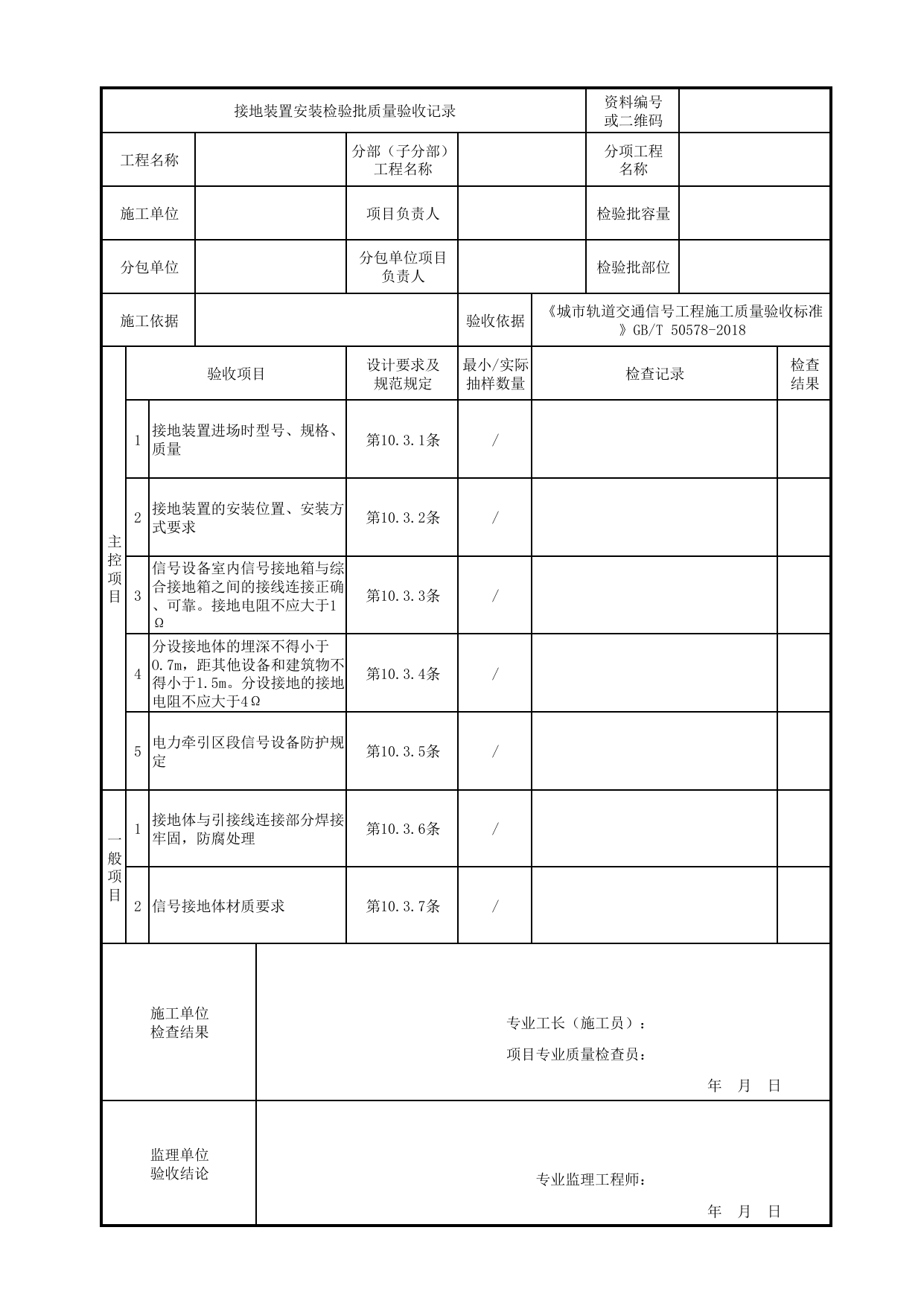

接地装置安装检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通信号工程施工质量验收标准》GB/T50578-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1接地装置进场时型号、规格、质量第10.3.1条/2接地装置的安装位置、安装方式要求第10.3.2条/3信号设备室内信号接地箱与综合接地箱之间的接线连接正确、可靠。接地电阻不应大于1Ω第10.3.3条/4分设接地体的埋深不得小于O.7m，距其他设备和建筑物不得小于1.5m。分设接地的接地电阻不应大于4Ω第10.3.4条/5电力牵引区段信号设备防护规定第10.3.5条/一般项目1接地体与引接线连接部分焊接牢固，防腐处理第10.3.6条/2信号接地体材质要求第10.3.7条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
