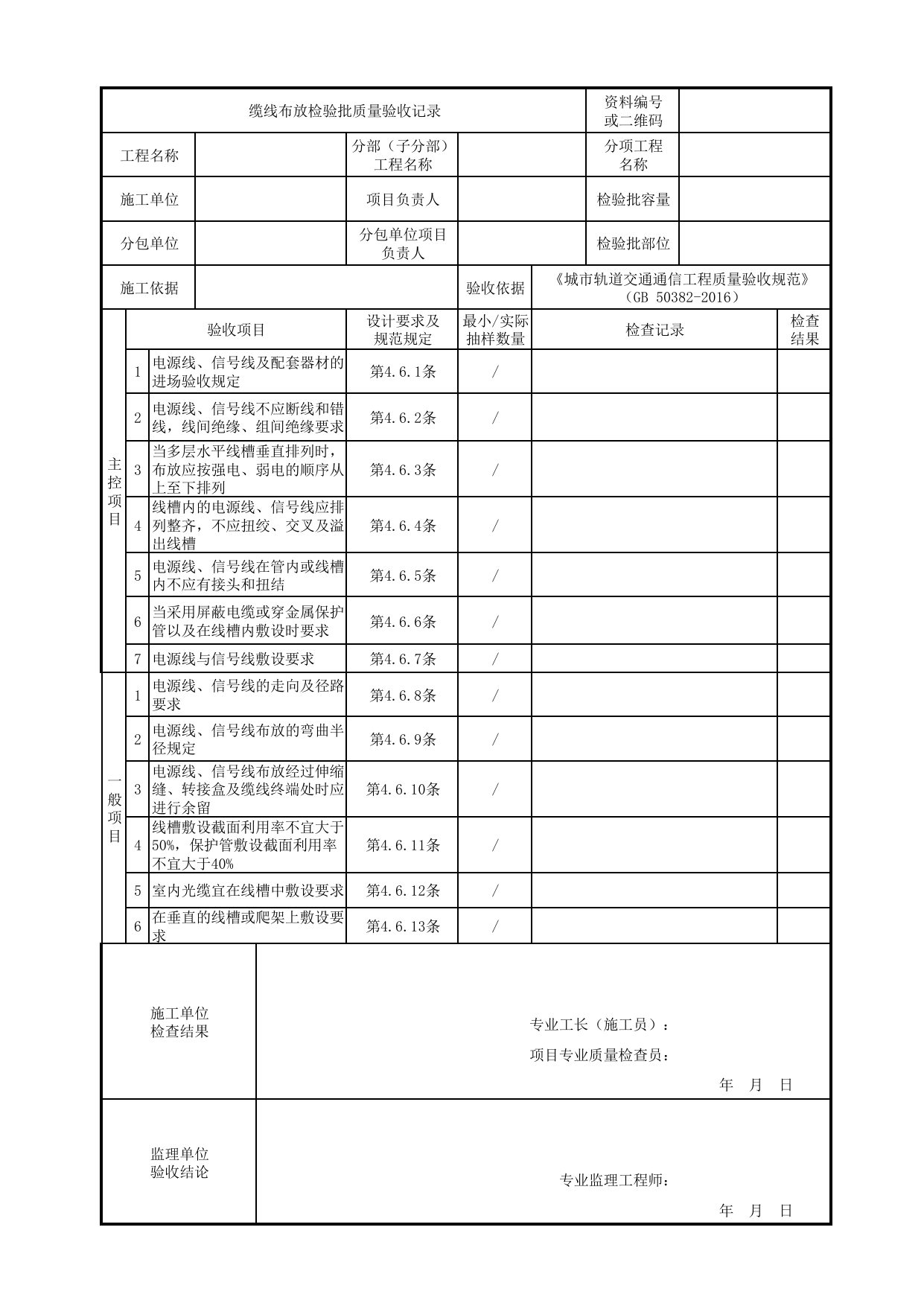

缆线布放检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通通信工程质量验收规范》（GB50382-2016）主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1电源线、信号线及配套器材的进场验收规定第4.6.1条/2电源线、信号线不应断线和错线，线间绝缘、组间绝缘要求第4.6.2条/3当多层水平线槽垂直排列时，布放应按强电、弱电的顺序从上至下排列第4.6.3条/4线槽内的电源线、信号线应排列整齐，不应扭绞、交叉及溢出线槽第4.6.4条/5电源线、信号线在管内或线槽内不应有接头和扭结第4.6.5条/6当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时要求第4.6.6条/7电源线与信号线敷设要求第4.6.7条/一般项目1电源线、信号线的走向及径路要求第4.6.8条/2电源线、信号线布放的弯曲半径规定第4.6.9条/3电源线、信号线布放经过伸缩缝、转接盒及缆线终端处时应进行余留第4.6.10条/4线槽敷设截面利用率不宜大于50%，保护管敷设截面利用率不宜大于40%第4.6.11条/5室内光缆宜在线槽中敷设要求第4.6.12条/6在垂直的线槽或爬架上敷设要求第4.6.13条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
