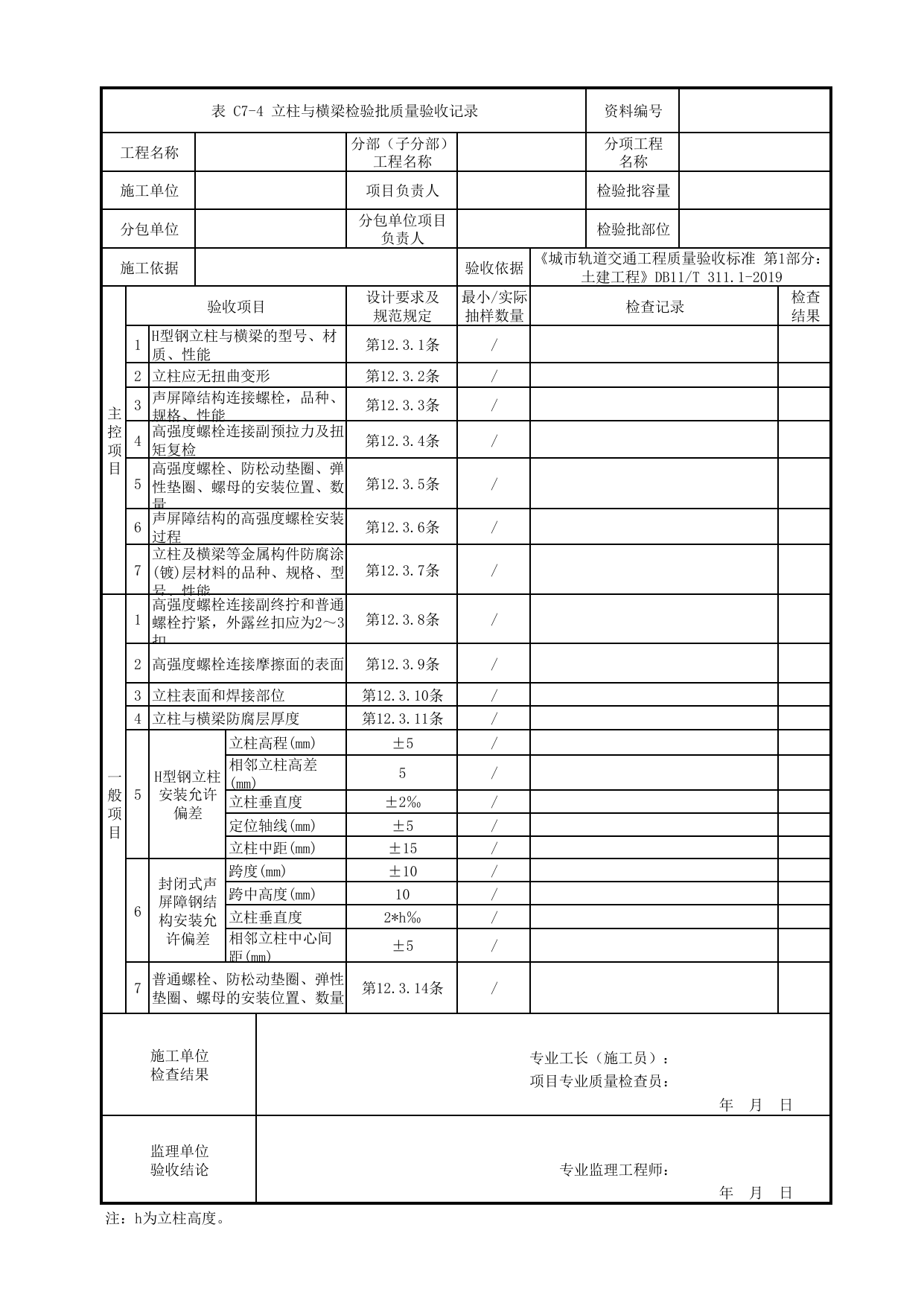

表C7-4立柱与横梁检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1H型钢立柱与横梁的型号、材质、性能第12.3.1条/2立柱应无扭曲变形第12.3.2条/3声屏障结构连接螺栓，品种、规格、性能第12.3.3条/4高强度螺栓连接副预拉力及扭矩复检第12.3.4条/5高强度螺栓、防松动垫圈、弹性垫圈、螺母的安装位置、数量第12.3.5条/6声屏障结构的高强度螺栓安装过程第12.3.6条/7立柱及横梁等金属构件防腐涂(镀)层材料的品种、规格、型号、性能第12.3.7条/一般项目1高强度螺栓连接副终拧和普通螺栓拧紧，外露丝扣应为2～3扣第12.3.8条/2高强度螺栓连接摩擦面的表面第12.3.9条/3立柱表面和焊接部位第12.3.10条/4立柱与横梁防腐层厚度第12.3.11条/5H型钢立柱安装允许偏差立柱高程(mm)±5/相邻立柱高差(mm)5/立柱垂直度±2‰/定位轴线(mm)±5/立柱中距(mm)±15/6封闭式声屏障钢结构安装允许偏差跨度(mm)±10/跨中高度(mm)10/立柱垂直度2*h‰/相邻立柱中心间距(mm)±5/7普通螺栓、防松动垫圈、弹性垫圈、螺母的安装位置、数量第12.3.14条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：h为立柱高度。
