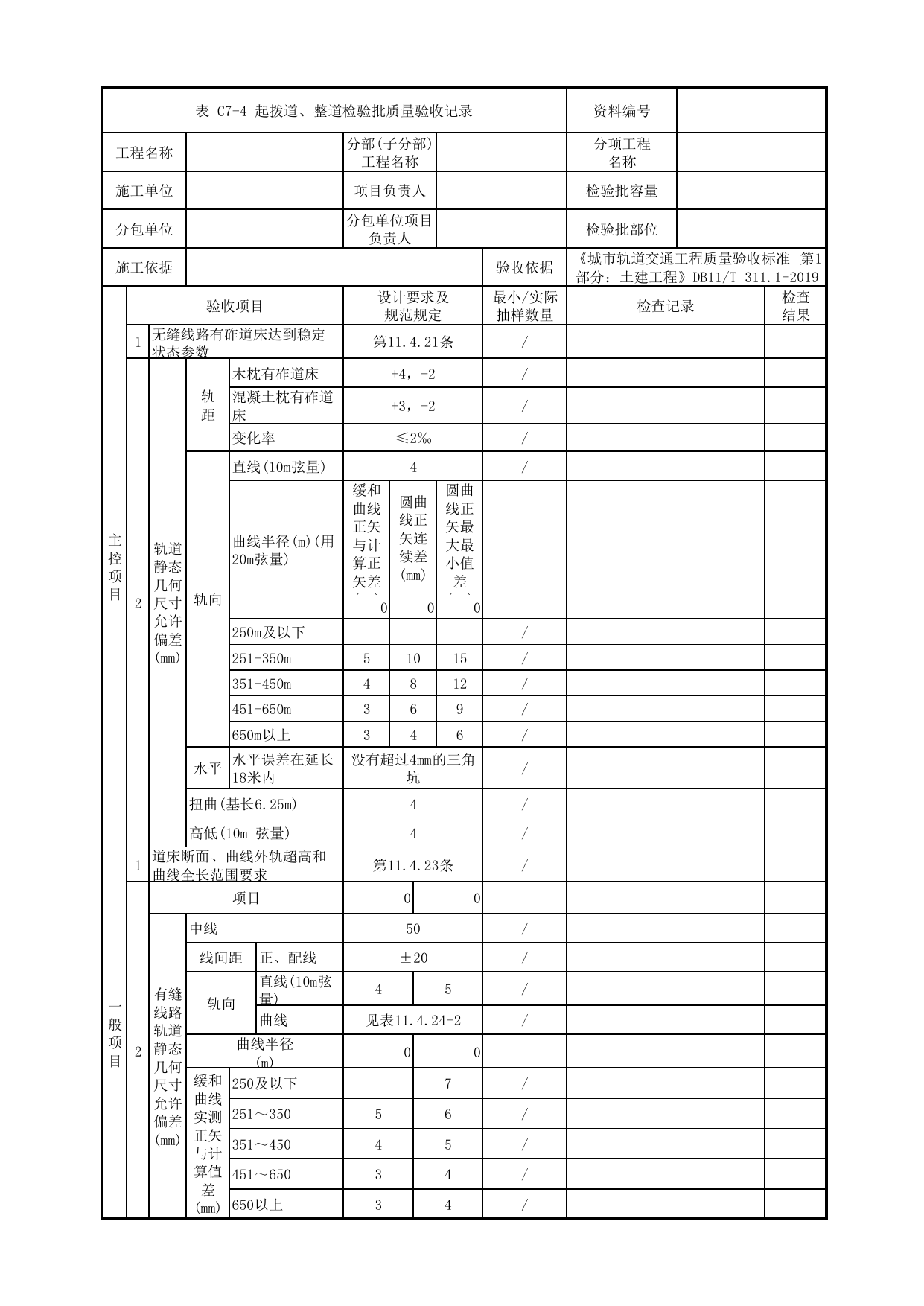

表C7-4起拨道、整道检验批质量验收记录资料编号工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1无缝线路有砟道床达到稳定状态参数第11.4.21条/2轨道静态几何尺寸允许偏差(mm)轨距木枕有砟道床+4，-2/混凝土枕有砟道床+3，-2/变化率≤2‰/轨向直线(10m弦量)4/曲线半径(m)(用20m弦量)缓和曲线正矢与计算正矢差(mm)圆曲线正矢连续差(mm)圆曲线正矢最大最小值差(mm)000250m及以下/251-350m51015/351-450m4812/451-650m369/650m以上346/水平水平误差在延长18米内没有超过4mm的三角坑/扭曲(基长6.25m)4/高低(10m弦量)4/一般项目1道床断面、曲线外轨超高和曲线全长范围要求第11.4.23条/2项目00有缝线路轨道静态几何尺寸允许偏差(mm)中线50/线间距正、配线±20/轨向直线(10m弦量)45/曲线见表11.4.24-2/曲线半径(m)00缓和曲线实测正矢与计算值差(mm)250及以下7/251～35056/351～45045/451～65034/650以上34/表C7-4起拨道、整道检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2有缝线路轨道静态几何尺寸允许偏差(mm)曲线半径(m)00圆曲线正矢连续差(mm)250及以下14/251～3501014/351～450810/451～65068/650以上46/曲线半径(m)00圆曲线正矢最大最小值差(mm)250及以下21/251～3501518/351～4501215/451～650912/650以上69/项目00轨面高程有砟道床+50，-30/建筑物上±10/紧靠站台的轨道+50,0/轨面平整高低(10m弦量)45/水平/扭曲(基长6.25m)/项目00轨距轨距+4，-2/加宽递减率(‰)12/接头错牙、错台1/接头相错量40(曲线加缩短轨缩短量的一半)/轨枕空吊板(不得连续)8%12%/方正、间距±20/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
