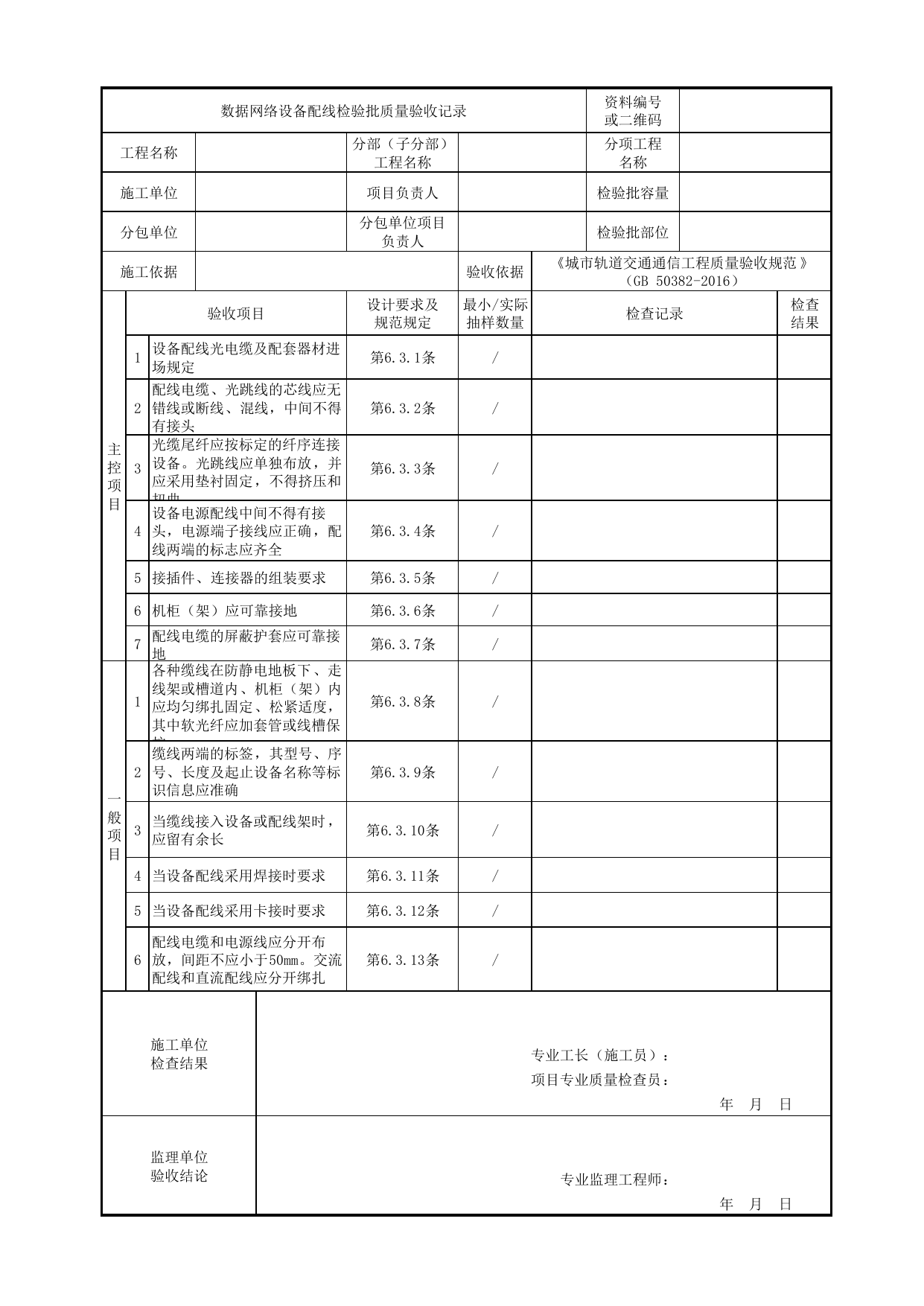

数据网络设备配线检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通通信工程质量验收规范》（GB50382-2016）主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1设备配线光电缆及配套器材进场规定第6.3.1条/2配线电缆、光跳线的芯线应无错线或断线、混线，中间不得有接头第6.3.2条/3光缆尾纤应按标定的纤序连接设备。光跳线应单独布放，并应采用垫衬固定，不得挤压和扭曲第6.3.3条/4设备电源配线中间不得有接头，电源端子接线应正确，配线两端的标志应齐全第6.3.4条/5接插件、连接器的组装要求第6.3.5条/6机柜（架）应可靠接地第6.3.6条/7配线电缆的屏蔽护套应可靠接地第6.3.7条/一般项目1各种缆线在防静电地板下、走线架或槽道内、机柜（架）内应均匀绑扎固定、松紧适度，其中软光纤应加套管或线槽保护第6.3.8条/2缆线两端的标签，其型号、序号、长度及起止设备名称等标识信息应准确第6.3.9条/3当缆线接入设备或配线架时，应留有余长第6.3.10条/4当设备配线采用焊接时要求第6.3.11条/5当设备配线采用卡接时要求第6.3.12条/6配线电缆和电源线应分开布放，间距不应小于50mm。交流配线和直流配线应分开绑扎第6.3.13条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
