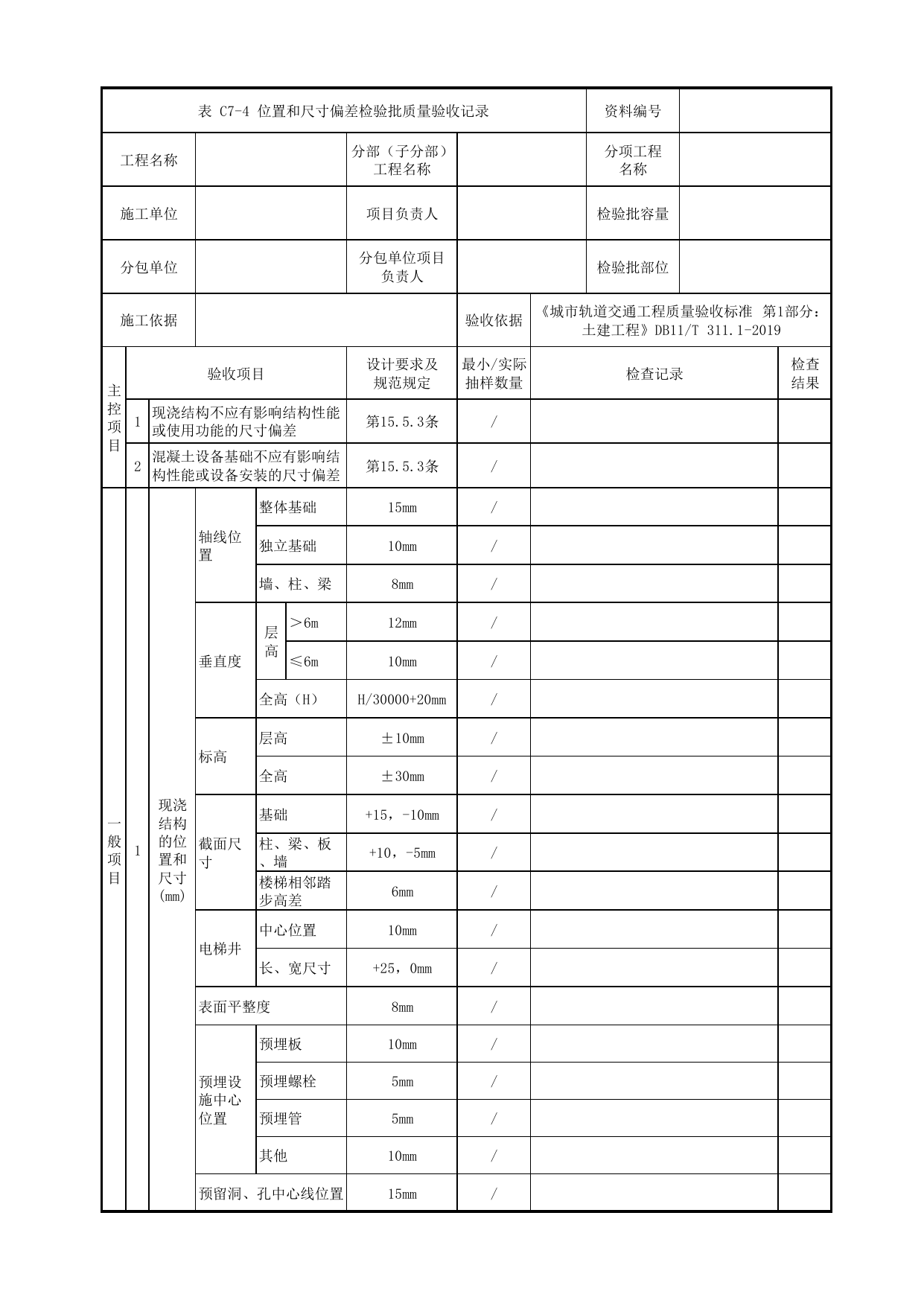

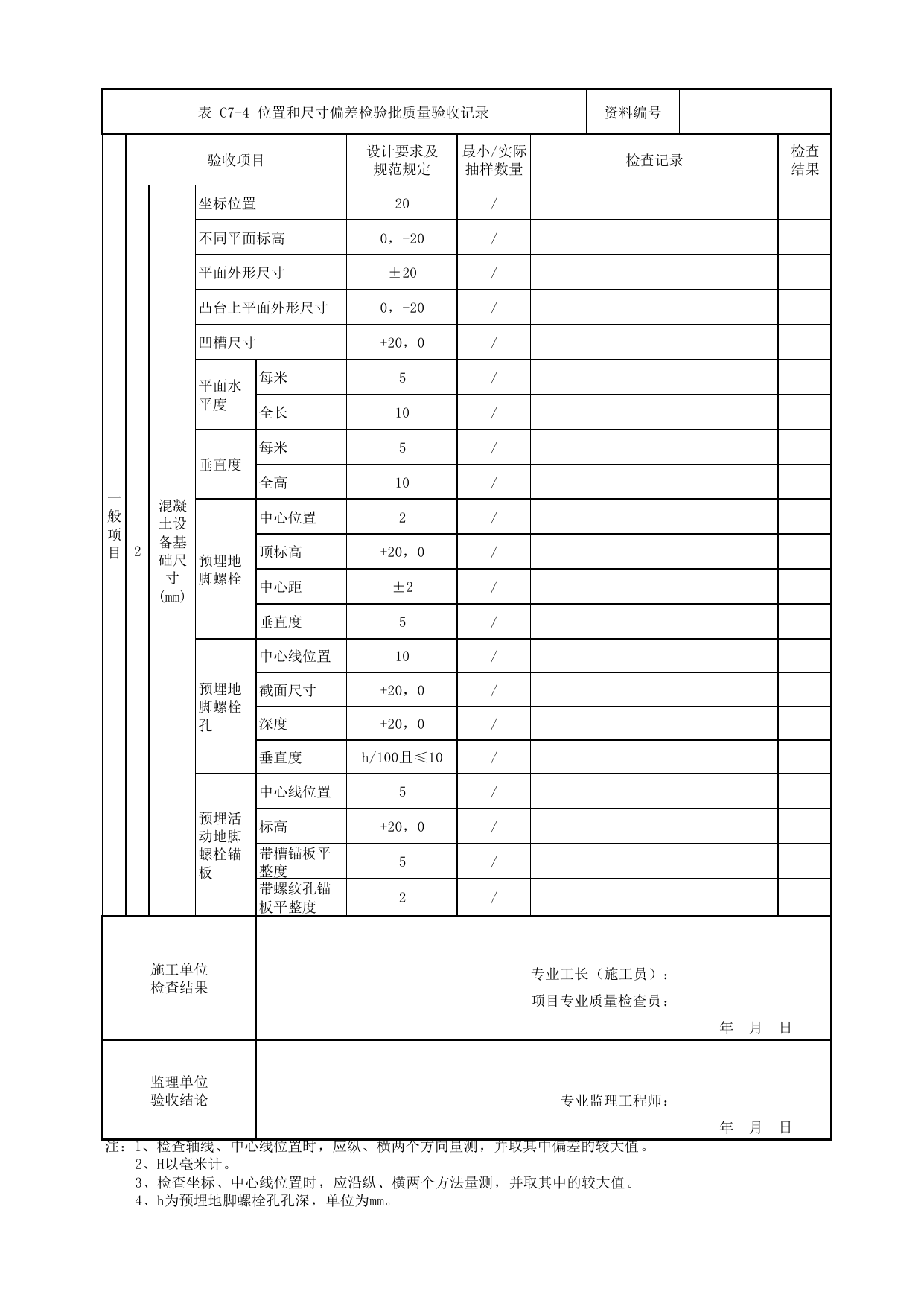

表C7-4位置和尺寸偏差检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1现浇结构不应有影响结构性能或使用功能的尺寸偏差第15.5.3条/2混凝土设备基础不应有影响结构性能或设备安装的尺寸偏差第15.5.3条/一般项目1现浇结构的位置和尺寸(mm)轴线位置整体基础15mm/独立基础10mm/墙、柱、梁8mm/垂直度层高＞6m12mm/≤6m10mm/全高（H）H/30000+20mm/标高层高±10mm/全高±30mm/截面尺寸基础+15，-10mm/柱、梁、板、墙+10，-5mm/楼梯相邻踏步高差6mm/电梯井中心位置10mm/长、宽尺寸+25，0mm/表面平整度8mm/预埋设施中心位置预埋板10mm/预埋螺栓5mm/预埋管5mm/其他10mm/预留洞、孔中心线位置15mm/表C7-4位置和尺寸偏差检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果2混凝土设备基础尺寸(mm)坐标位置20/不同平面标高0，-20/平面外形尺寸±20/凸台上平面外形尺寸0，-20/凹槽尺寸+20，0/平面水平度每米5/全长10/垂直度每米5/全高10/预埋地脚螺栓中心位置2/顶标高+20，0/中心距±2/垂直度5/预埋地脚螺栓孔中心线位置10/截面尺寸+20，0/深度+20，0/垂直度h/100且≤10/预埋活动地脚螺栓锚板中心线位置5/标高+20，0/带槽锚板平整度5/带螺纹孔锚板平整度2/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：1、检查轴线、中心线位置时，应纵、横两个方向量测，并取其中偏差的较大值。2、H以毫米计。3、检查坐标、中心线位置时，应沿纵、横两个方法量测，并取其中的较大值。4、h为预埋地脚螺栓孔孔深，单位为mm。
