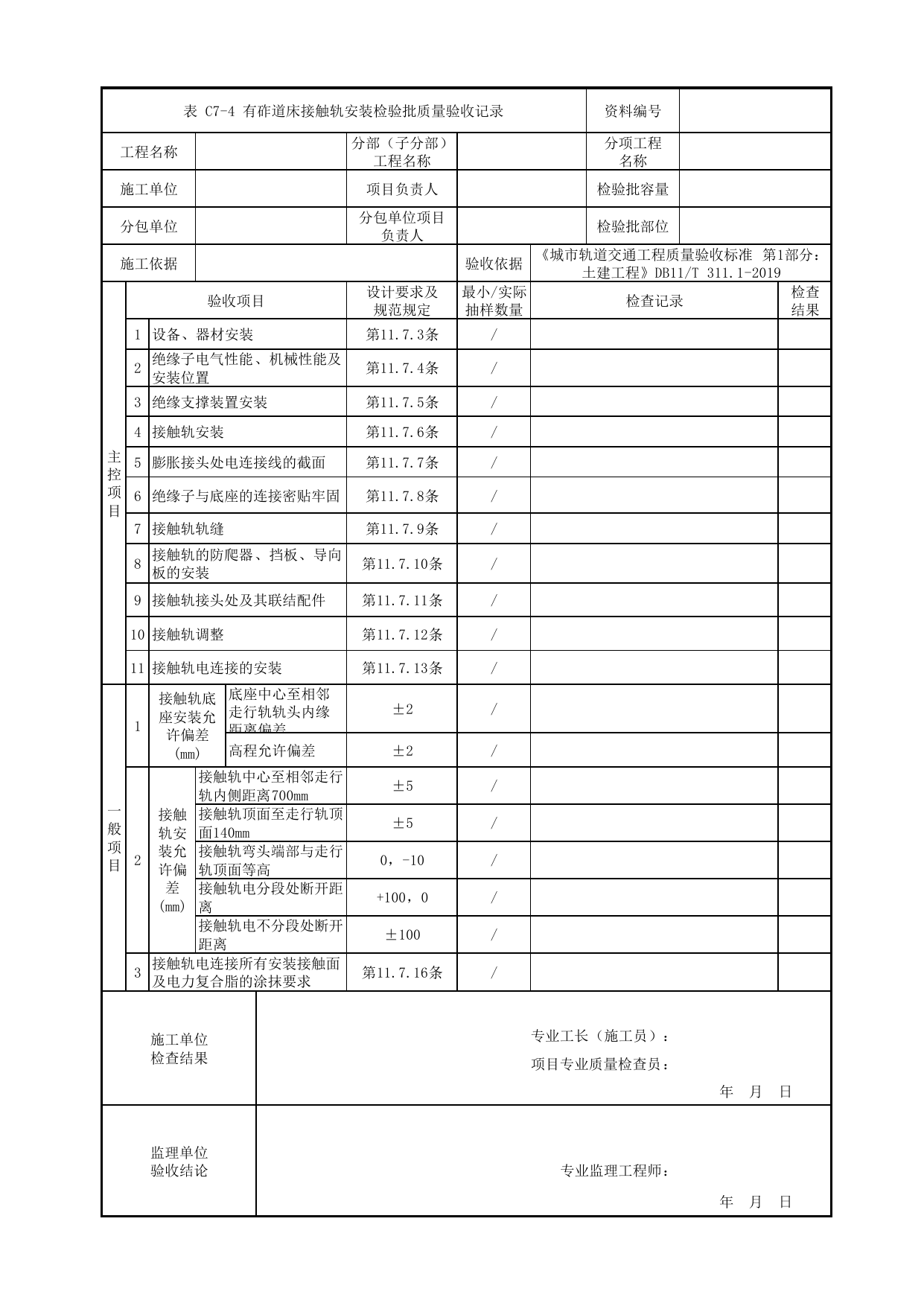

表C7-4有砟道床接触轨安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1设备、器材安装第11.7.3条/2绝缘子电气性能、机械性能及安装位置第11.7.4条/3绝缘支撑装置安装第11.7.5条/4接触轨安装第11.7.6条/5膨胀接头处电连接线的截面第11.7.7条/6绝缘子与底座的连接密贴牢固第11.7.8条/7接触轨轨缝第11.7.9条/8接触轨的防爬器、挡板、导向板的安装第11.7.10条/9接触轨接头处及其联结配件第11.7.11条/10接触轨调整第11.7.12条/11接触轨电连接的安装第11.7.13条/一般项目1接触轨底座安装允许偏差(mm)底座中心至相邻走行轨轨头内缘距离偏差±2/高程允许偏差±2/2接触轨安装允许偏差(mm)接触轨中心至相邻走行轨内侧距离700mm±5/接触轨顶面至走行轨顶面140mm±5/接触轨弯头端部与走行轨顶面等高0，-10/接触轨电分段处断开距离+100，0/接触轨电不分段处断开距离±100/3接触轨电连接所有安装接触面及电力复合脂的涂抹要求第11.7.16条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
