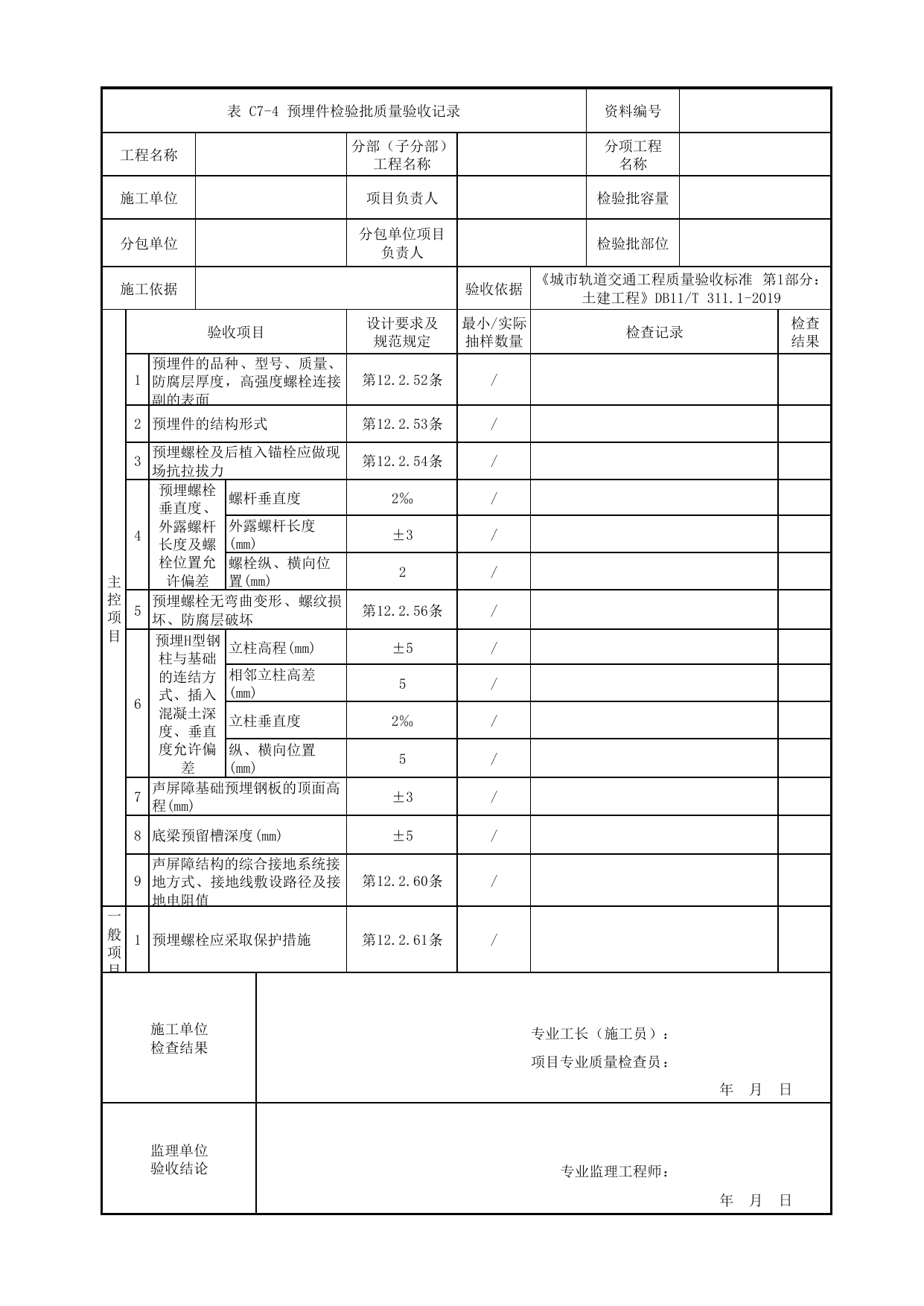

表C7-4预埋件检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1预埋件的品种、型号、质量、防腐层厚度，高强度螺栓连接副的表面第12.2.52条/2预埋件的结构形式第12.2.53条/3预埋螺栓及后植入锚栓应做现场抗拉拔力第12.2.54条/4预埋螺栓垂直度、外露螺杆长度及螺栓位置允许偏差螺杆垂直度2‰/外露螺杆长度(mm)±3/螺栓纵、横向位置(mm)2/5预埋螺栓无弯曲变形、螺纹损坏、防腐层破坏第12.2.56条/6预埋H型钢柱与基础的连结方式、插入混凝土深度、垂直度允许偏差立柱高程(mm)±5/相邻立柱高差(mm)5/立柱垂直度2‰/纵、横向位置(mm)5/7声屏障基础预埋钢板的顶面高程(mm)±3/8底梁预留槽深度(mm)±5/9声屏障结构的综合接地系统接地方式、接地线敷设路径及接地电阻值第12.2.60条/一般项目1预埋螺栓应采取保护措施第12.2.61条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
