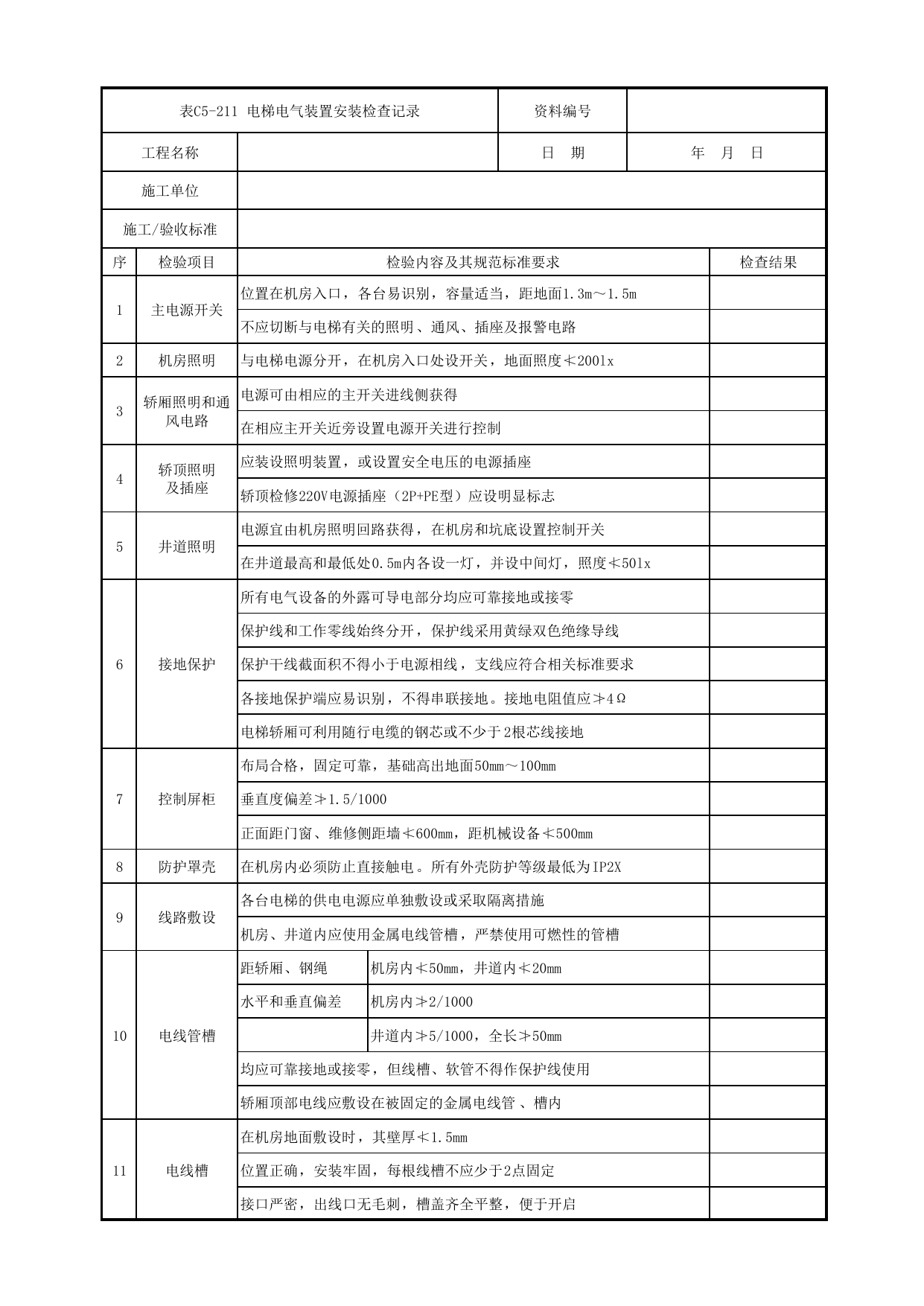

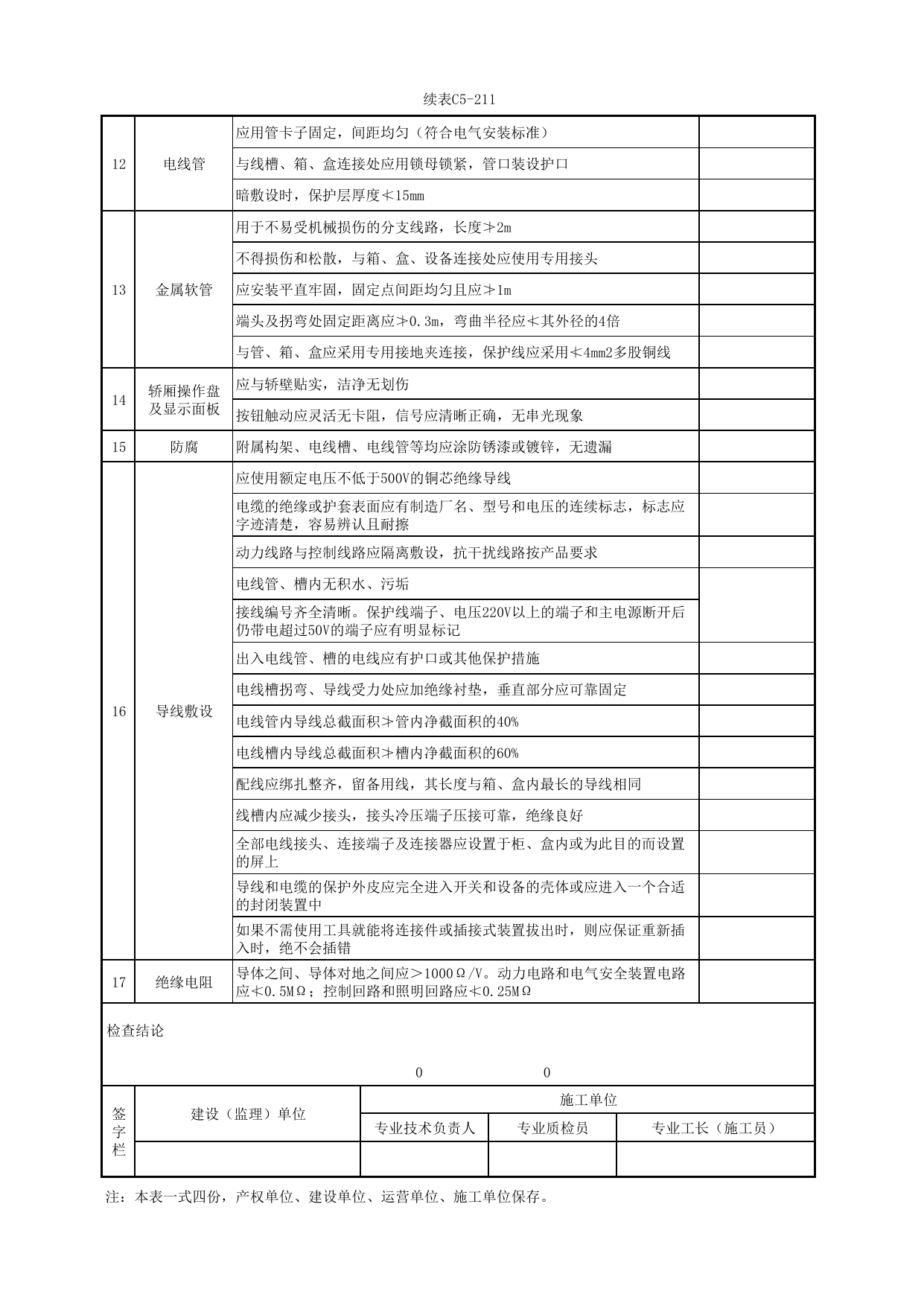

表C5-211电梯电气装置安装检查记录资料编号工程名称日期年月日施工单位施工/验收标准序检验项目检验内容及其规范标准要求检查结果1主电源开关位置在机房入口，各台易识别，容量适当，距地面1.3m～1.5m不应切断与电梯有关的照明、通风、插座及报警电路2机房照明与电梯电源分开，在机房入口处设开关，地面照度≮200lx3轿厢照明和通风电路电源可由相应的主开关进线侧获得在相应主开关近旁设置电源开关进行控制4轿顶照明及插座应装设照明装置，或设置安全电压的电源插座轿顶检修220V电源插座（2P+PE型）应设明显标志5井道照明电源宜由机房照明回路获得，在机房和坑底设置控制开关在井道最高和最低处0.5m内各设一灯，并设中间灯，照度≮50lx6接地保护所有电气设备的外露可导电部分均应可靠接地或接零保护线和工作零线始终分开，保护线采用黄绿双色绝缘导线保护干线截面积不得小于电源相线，支线应符合相关标准要求各接地保护端应易识别，不得串联接地。接地电阻值应≯4Ω电梯轿厢可利用随行电缆的钢芯或不少于2根芯线接地7控制屏柜布局合格，固定可靠，基础高出地面50mm～100mm垂直度偏差≯1.5/1000正面距门窗、维修侧距墙≮600mm，距机械设备≮500mm8防护罩壳在机房内必须防止直接触电。所有外壳防护等级最低为IP2X9线路敷设各台电梯的供电电源应单独敷设或采取隔离措施机房、井道内应使用金属电线管槽，严禁使用可燃性的管槽10电线管槽距轿厢、钢绳机房内≮50mm，井道内≮20mm水平和垂直偏差机房内≯2/1000井道内≯5/1000，全长≯50mm均应可靠接地或接零，但线槽、软管不得作保护线使用轿厢顶部电线应敷设在被固定的金属电线管、槽内11电线槽在机房地面敷设时，其壁厚≮1.5mm位置正确，安装牢固，每根线槽不应少于2点固定接口严密，出线口无毛刺，槽盖齐全平整，便于开启续表C5-21112电线管应用管卡子固定，间距均匀（符合电气安装标准）与线槽、箱、盒连接处应用锁母锁紧，管口装设护口暗敷设时，保护层厚度≮15mm13金属软管用于不易受机械损伤的分支线路，长度≯2m不得损伤和松散，与箱、盒、设备连接处应使用专用接头应安装平直牢固，固定点间距均匀且应≯1m端头及拐弯处固定距离应≯0.3m，弯曲半径应≮其外径的4倍与管、箱、盒应采用专用接地夹连接，保护线应采用≮4mm2多股铜线14轿厢操作盘及显示面板应与轿壁贴实，洁净无划伤按钮触动应灵活无卡阻，信号应清晰正确，无串光现象15防腐附属构架、电线槽、电线管等均应涂防锈漆或镀锌，无遗漏16导线敷设应使用额定电压不低于500V的铜芯绝缘导线电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应字迹清楚，容易辨认且耐擦动力线路与控制线路应隔离敷设，抗干扰线路按产品要求电线管、槽内无积水、污垢接线编号齐全清晰。保护线端子、电压220V以上的端子和主电源断开后仍带电超过50V的端子应有明显标记出入电线管、槽的电线应有护口或其他保护措施电线槽拐弯、导线受力处应加绝缘衬垫，垂直部分应可靠固定电线管内导线总截面积≯管内净截面积的40%电线槽内导线总截面积≯槽内净截面积的60%配线应绑扎整齐，留备用线，其长度与箱、盒内最长的导线相同线槽内应减少接头，接头冷压端子压接可靠，绝缘良好全部电线接头、连接端子及连接器应设置于柜、盒内或为此目的而设置的屏上导线和电缆的保护外皮应完全进入开关和设备的壳体或应进入一个合适的封闭装置中如果不需使用工具就能将连接件或插接式装置拔出时，则应保证重新插入时，绝不会插错17绝缘电阻导体之间、导体对地之间应＞1000Ω/V。动力电路和电气安全装置电路应≮0.5MΩ；控制回路和照明回路应≮0.25MΩ检查结论00签字栏建设（监理）单位施工单位专业技术负责人专业质检员专业工长（施工员）注：本表一式四份，产权单位、建设单位、运营单位、施工单位保存。
