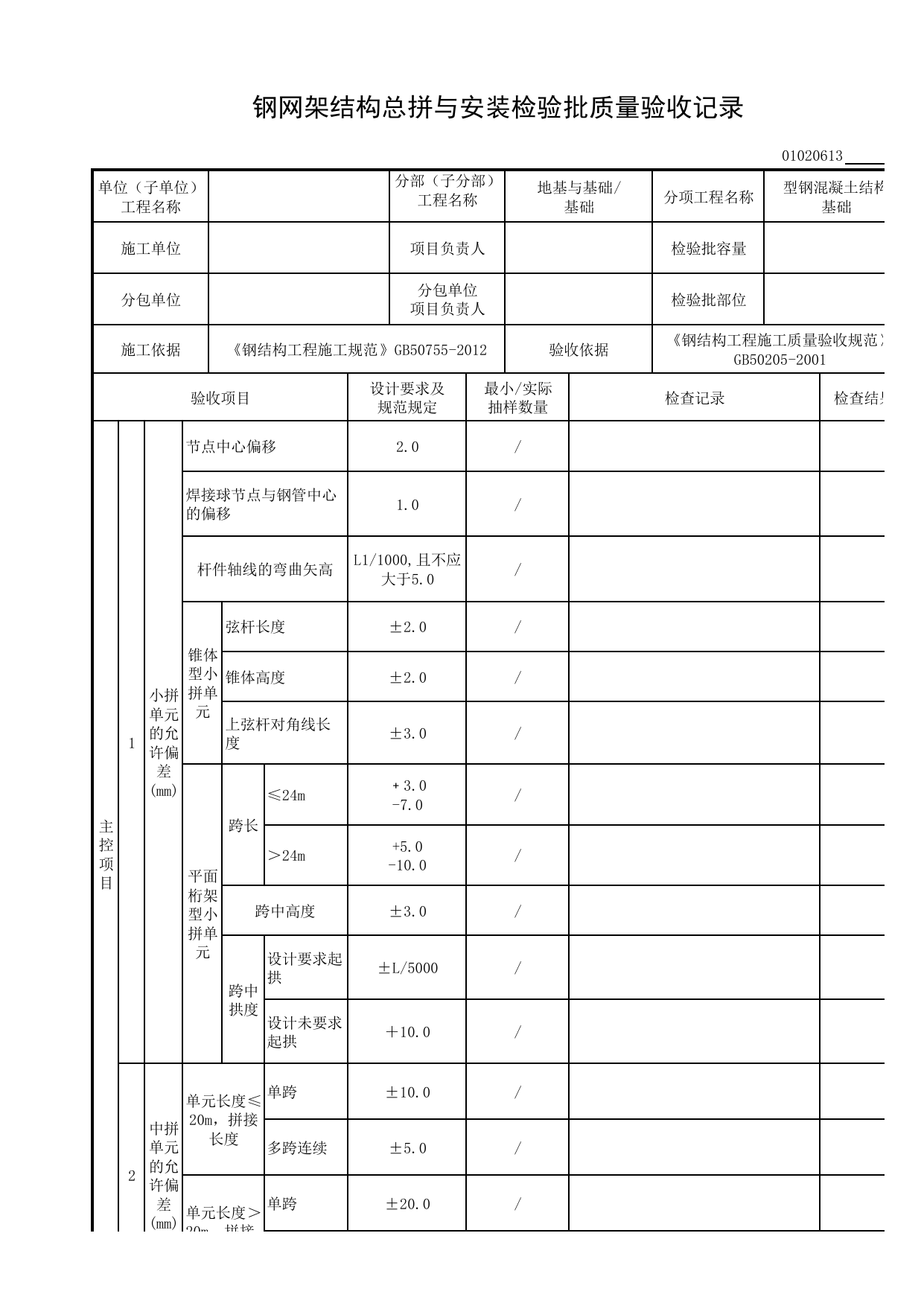

钢网架结构总拼与安装检验批质量验收记录01020613单位（子单位）工程名称分部（子分部）工程名称地基与基础/基础分项工程名称型钢混凝土结构基础施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收规范》GB50205-2001验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1小拼单元的允许偏差(mm)节点中心偏移2.0/焊接球节点与钢管中心的偏移1.0/杆件轴线的弯曲矢高L1/1000,且不应大于5.0/锥体型小拼单元弦杆长度±2.0/锥体高度±2.0/上弦杆对角线长度±3.0/平面桁架型小拼单元跨长≤24m﹢3.0-7.0/＞24m+5.0-10.0/跨中高度±3.0/跨中拱度设计要求起拱±L/5000/设计未要求起拱＋10.0/2中拼单元的允许偏差(mm)单元长度≤20m，拼接长度单跨±10.0/多跨连续±5.0/单元长度＞20m，拼接长度单跨±20.0/主控项目2中拼单元的允许偏差(mm)单元长度＞20m，拼接长度多跨连续±l0.0/
