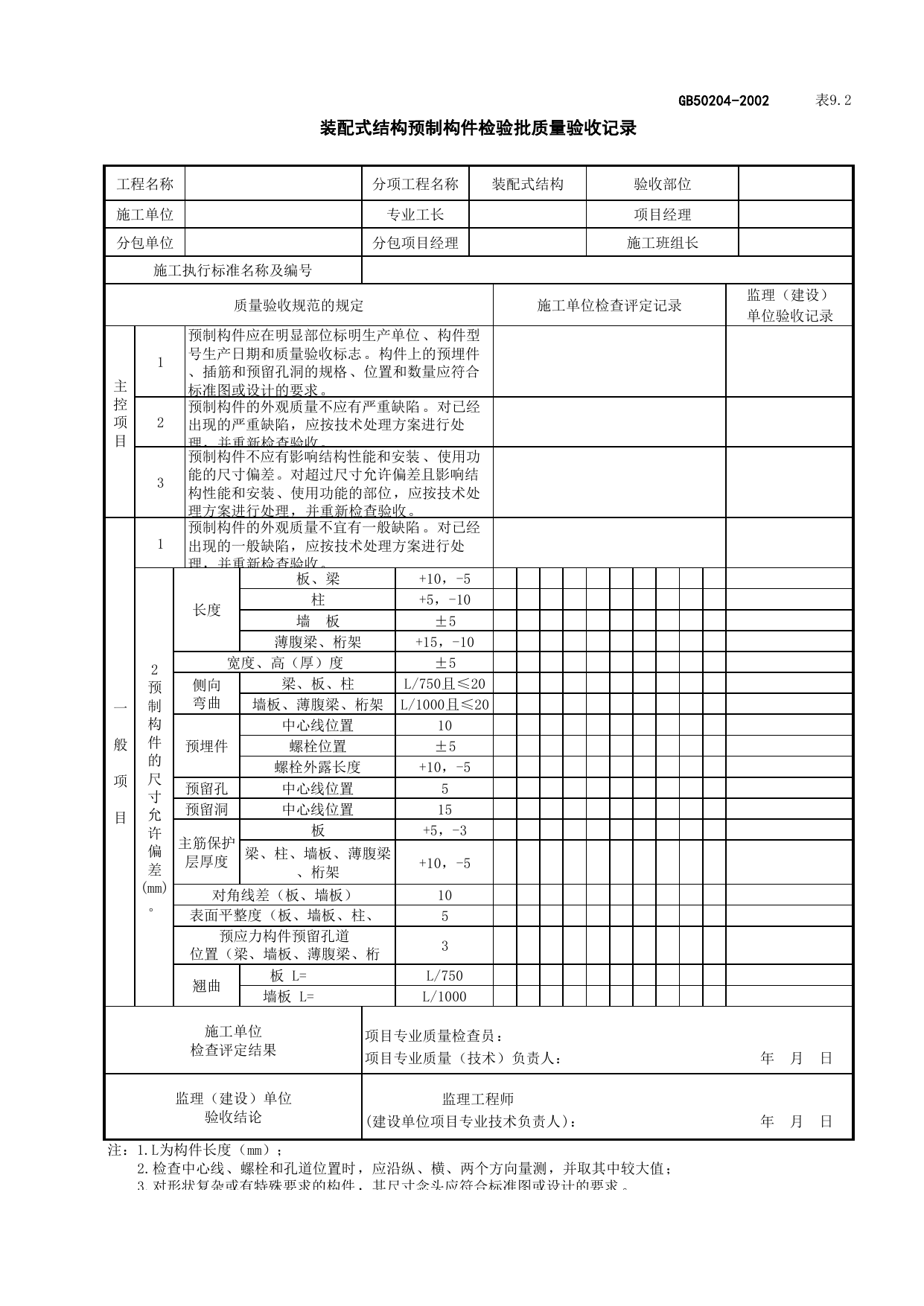

GB50204-2002表9.2装配式结构预制构件检验批质量验收记录工程名称分项工程名称装配式结构验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1预制构件应在明显部位标明生产单位、构件型号生产日期和质量验收标志。构件上的预埋件、插筋和预留孔洞的规格、位置和数量应符合标准图或设计的要求。2预制构件的外观质量不应有严重缺陷。对已经出现的严重缺陷，应按技术处理方案进行处理，并重新检查验收。3预制构件不应有影响结构性能和安装、使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应按技术处理方案进行处理，并重新检查验收。一般项目1预制构件的外观质量不宜有一般缺陷。对已经出现的一般缺陷，应按技术处理方案进行处理，并重新检查验收。2预制构件的尺寸允许偏差(mm)。长度板、梁+10，-5柱+5，-10墙板±5薄腹梁、桁架+15，-10宽度、高（厚）度±5侧向弯曲梁、板、柱L/750且≤20墙板、薄腹梁、桁架L/1000且≤20预埋件中心线位置10螺栓位置±5螺栓外露长度+10，-5预留孔中心线位置5预留洞中心线位置15主筋保护层厚度板+5，-3梁、柱、墙板、薄腹梁、桁架+10，-5对角线差（板、墙板）10表面平整度（板、墙板、柱、梁）5预应力构件预留孔道位置（梁、墙板、薄腹梁、桁架）3翘曲板L=L/750墙板L=L/1000施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日注：1.L为构件长度（mm）；2.检查中心线、螺栓和孔道位置时，应沿纵、横、两个方向量测，并取其中较大值；3.对形状复杂或有特殊要求的构件，其尺寸念头应符合标准图或设计的要求。
