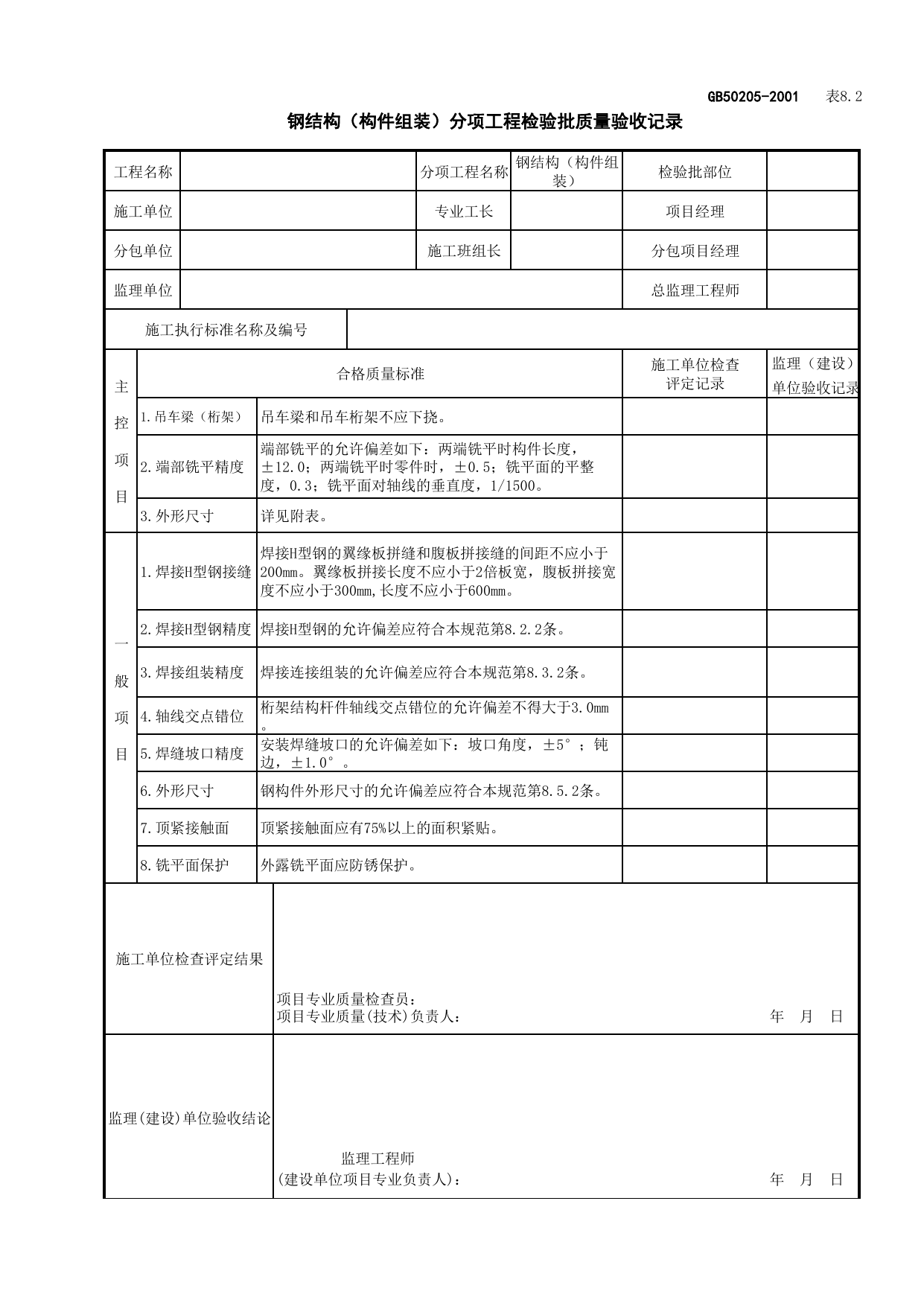

GB50205-2001表8.2钢结构（构件组装）分项工程检验批质量验收记录工程名称分项工程名称钢结构（构件组装）检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录1.吊车梁（桁架）吊车梁和吊车桁架不应下挠。2.端部铣平精度端部铣平的允许偏差如下：两端铣平时构件长度，±12.0；两端铣平时零件时，±0.5；铣平面的平整度，0.3；铣平面对轴线的垂直度，1/1500。3.外形尺寸详见附表。一般项目1.焊接H型钢接缝焊接H型钢的翼缘板拼缝和腹板拼接缝的间距不应小于200mm。翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm,长度不应小于600mm。2.焊接H型钢精度焊接H型钢的允许偏差应符合本规范第8.2.2条。3.焊接组装精度焊接连接组装的允许偏差应符合本规范第8.3.2条。4.轴线交点错位桁架结构杆件轴线交点错位的允许偏差不得大于3.0mm。5.焊缝坡口精度安装焊缝坡口的允许偏差如下：坡口角度，±5°；钝边，±1.0°。6.外形尺寸钢构件外形尺寸的允许偏差应符合本规范第8.5.2条。7.顶紧接触面顶紧接触面应有75%以上的面积紧贴。8.铣平面保护外露铣平面应防锈保护。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业负责人)：年月日
