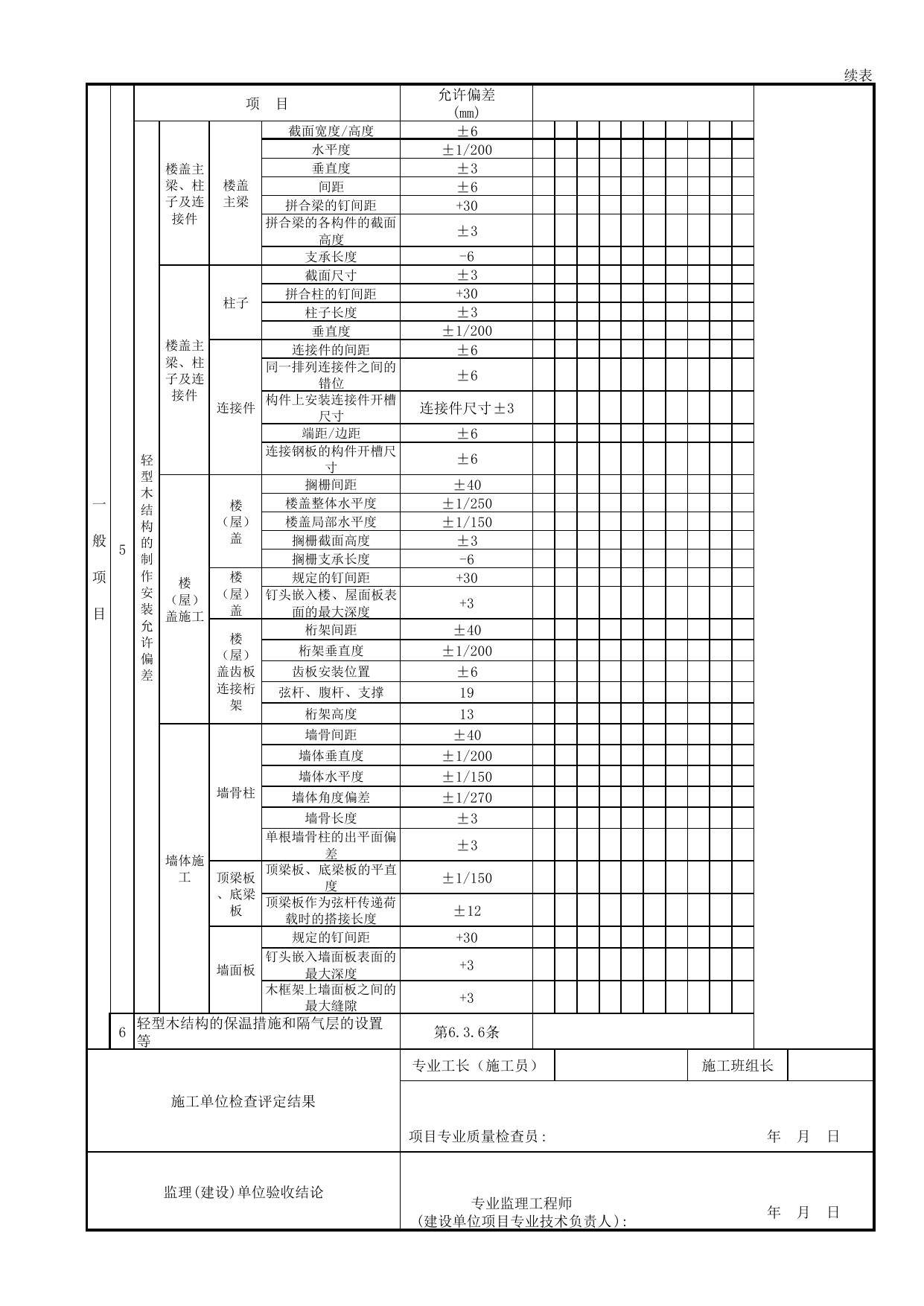

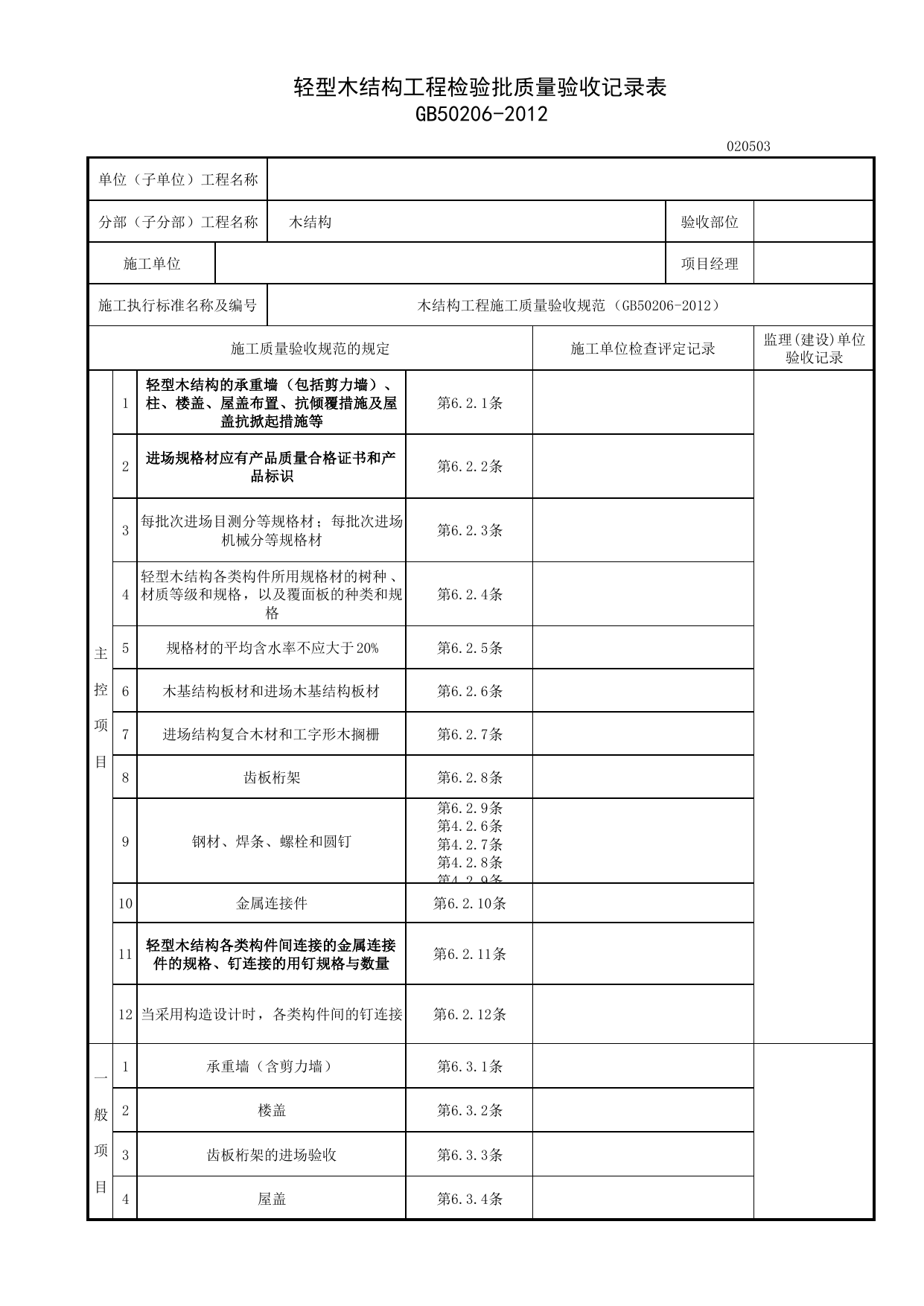

轻型木结构工程检验批质量验收记录表GB50206-2012020503单位（子单位）工程名称分部（子分部）工程名称木结构验收部位施工单位项目经理施工执行标准名称及编号木结构工程施工质量验收规范（GB50206-2012）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1轻型木结构的承重墙（包括剪力墙）、柱、楼盖、屋盖布置、抗倾覆措施及屋盖抗掀起措施等第6.2.1条2进场规格材应有产品质量合格证书和产品标识第6.2.2条3每批次进场目测分等规格材；每批次进场机械分等规格材第6.2.3条4轻型木结构各类构件所用规格材的树种、材质等级和规格，以及覆面板的种类和规格第6.2.4条5规格材的平均含水率不应大于20%第6.2.5条6木基结构板材和进场木基结构板材第6.2.6条7进场结构复合木材和工字形木搁栅第6.2.7条8齿板桁架第6.2.8条9钢材、焊条、螺栓和圆钉第6.2.9条第4.2.6条第4.2.7条第4.2.8条第4.2.9条10金属连接件第6.2.10条11轻型木结构各类构件间连接的金属连接件的规格、钉连接的用钉规格与数量第6.2.11条12当采用构造设计时，各类构件间的钉连接第6.2.12条一般项目1承重墙（含剪力墙）第6.3.1条2楼盖第6.3.2条3齿板桁架的进场验收第6.3.3条4屋盖第6.3.4条续表一般项目5项目允许偏差(mm)轻型木结构的制作安装允许偏差楼盖主梁、柱子及连接件楼盖主梁截面宽度/高度±6水平度±1/200垂直度±3间距±6拼合梁的钉间距+30拼合梁的各构件的截面高度±3支承长度-6楼盖主梁、柱子及连接件柱子截面尺寸±3拼合柱的钉间距+30柱子长度±3垂直度±1/200连接件连接件的间距±6同一排列连接件之间的错位±6构件上安装连接件开槽尺寸连接件尺寸±3端距/边距±6连接钢板的构件开槽尺寸±6楼（屋）盖施工楼（屋）盖搁栅间距±40楼盖整体水平度±1/250楼盖局部水平度±1/150搁栅截面高度±3搁栅支承长度-6楼（屋）盖规定的钉间距+30钉头嵌入楼、屋面板表面的最大深度+3楼（屋）盖齿板连接桁架桁架间距±40桁架垂直度±1/200齿板安装位置±6弦杆、腹杆、支撑19桁架高度13墙体施工墙骨柱墙骨间距±40墙体垂直度±1/200墙体水平度±1/150墙体角度偏差±1/270墙骨长度±3单根墙骨柱的出平面偏差±3顶梁板、底梁板顶梁板、底梁板的平直度±1/150顶梁板作为弦杆传递荷载时的搭接长度±12墙面板规定的钉间距+30钉头嵌入墙面板表面的最大深度+3木框架上墙面板之间的最大缝隙+36轻型木结构的保温措施和隔气层的设置等第6.3.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员:年月日监理(建设)单位验收结论专业监理工程师(建设单位项目专业技术负责人):年月日
