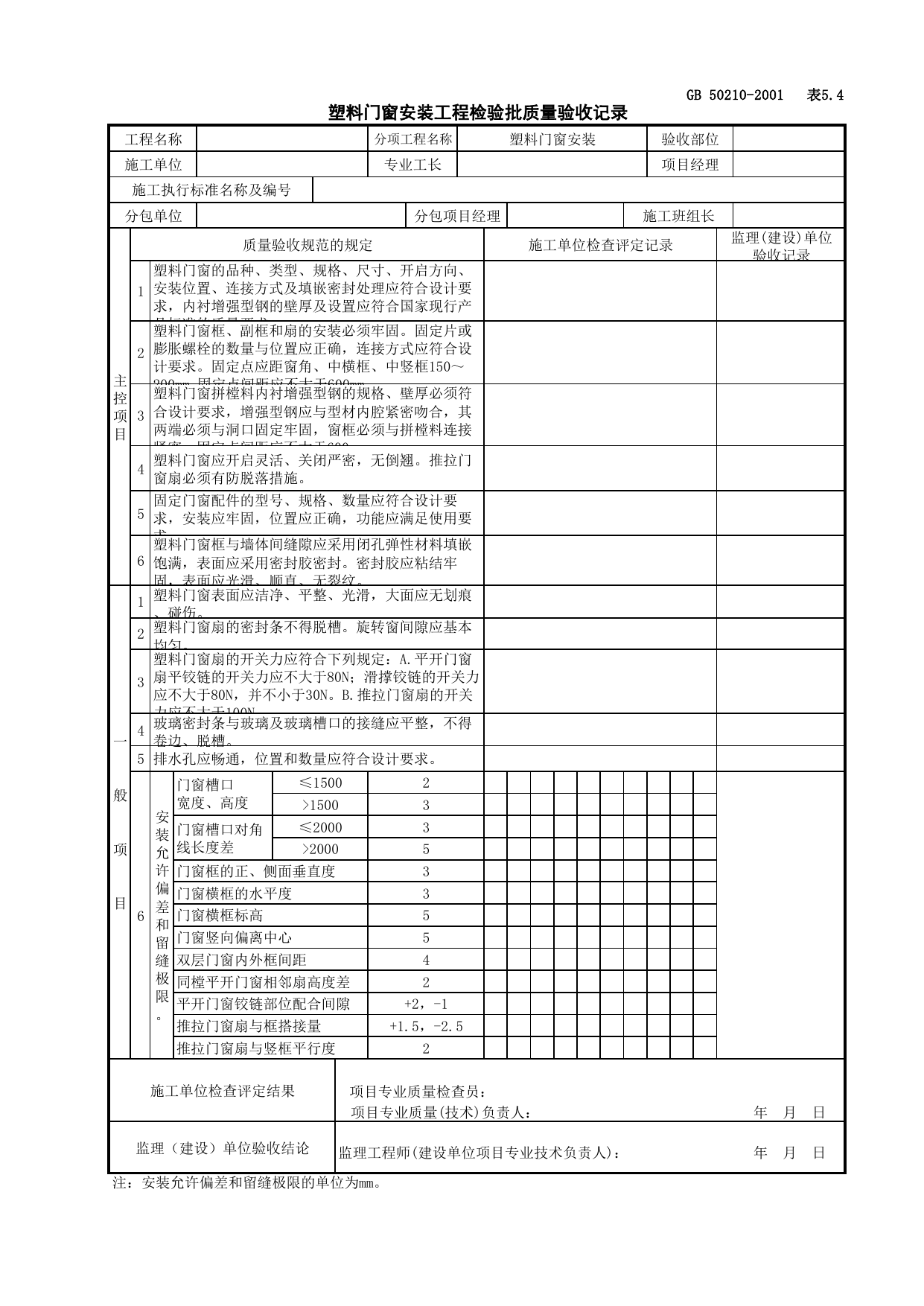

GB50210-2001表5.4塑料门窗安装工程检验批质量验收记录工程名称分项工程名称塑料门窗安装验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1塑料门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。2塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150～200mm,固定点间距应不大于600mm。3塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，增强型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固，窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。4塑料门窗应开启灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。5固定门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。6塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。一般项目1塑料门窗表面应洁净、平整、光滑，大面应无划痕、碰伤。2塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。3塑料门窗扇的开关力应符合下列规定：A.平开门窗扇平铰链的开关力应不大于80N；滑撑铰链的开关力应不大于80N，并不小于30N。B.推拉门窗扇的开关力应不大于100N。4玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。5排水孔应畅通，位置和数量应符合设计要求。6安装允许偏差和留缝极限。门窗槽口宽度、高度≤15002>15003门窗槽口对角线长度差≤20003>20005门窗框的正、侧面垂直度3门窗横框的水平度3门窗横框标高5门窗竖向偏离中心5双层门窗内外框间距4同樘平开门窗相邻扇高度差2平开门窗铰链部位配合间隙+2，-1推拉门窗扇与框搭接量+1.5，-2.5推拉门窗扇与竖框平行度2施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日注：安装允许偏差和留缝极限的单位为mm。
